Réseau Hom de Michel Denonfoux

[Storm]

Vous êtes effectivement un peu compliqué: j'ai la motorisation, elle se positionne au bon entraxe sur le pont et il ne reste qu'a poser une équerre pour la fixer… Je ne vois pas ce qui peut être plus simple même avec ton réducteur JP

Après Sylvain, trouver le module et dessiner une roue ça ne me pose pas de problème particulier hormis le fait d'être obligé de coiffer le poil de ma main gauche de l'autre coté

à vu de nez, j'aurais dit un m=0.4, le calcul donne 0.5 en partant du diamètre de tête et du nombre de dent (ce sont les valeurs les plus simples à obtenir) La conception du réducteur donne l'entraxe et partant de là on a les caractéristiques de la roue menée. Bref, rien de bien complexe, c'est à la portée de n'importe quel BTS ou DUT actuel, nous on faisait ça en seconde mais c'était une autre époque

[YVES]

En plus, le pont tournant sur le réseau de Michel Denonfoux n'était même pas encore un Interfer, et je ne suis même pas sur qu'il soit mu par un quelconque mécanisme.

[Alain]

En plus, le pont tournant sur le réseau de Michel Denonfoux n'était même pas encore un Interfer, et je ne suis même pas sur qu'il soit mu par un quelconque mécanisme.

Le pont Mougel pouvait être motorisé en option.

IMG_20220725_0001.pdf

(887.32 Kio) Téléchargé 181 fois

Moteur ref: 6101.

IMG_20220725_0002.pdf

(537.33 Kio) Téléchargé 150 fois

Une manière de rendre ce pont fiable et opérationnel.
http://www.passion-metrique.net/forums/viewtopic.php?p=350667#p350667

[YVES]

J'ai juste un regret, que kitwood hill est stoppé sa production en voie de 9 et 12 mm. Ses modéles étaient bien pensés et fonctionnels.
https://www.kitwoodhillmodels.com/on30-turntables/

[pelican]

Ceci dit, je penche pour un pont digitalisé à la française

[Patrick ze rabbit Deludin]

"... plus jamais de train..."

[KOBDEN CHARLEY]

J'ai juste un regret, que kitwood hill est stoppé sa production en voie de 9 et 12 mm. Ses modéles étaient bien pensés et fonctionnels.
https://www.kitwoodhillmodels.com/on30-turntables/

Bonjour à tous,
Pas tous Yves, j'en connais qui ont eu pas mal de déboires avec les plaques tournantes pour le On30.
Deux plaques de bois qui tourne sur elles-mêmes avec simplement le moyeu central cuivré pour l'alimentation.
Quand tu transportes des réseaux avec ce genre de plaque dessus, automatiquement tu as des grains de flocage qui se décollent
& viennent s'encastrer entre ces deux plaque de bois. (mon ami Michel Lecoursonnais a eu aussi des souçis avec ce type de plaque tournante).
Son petit pont tournant en On30 sur une fosse en On30 lui est intéressant pas de problème pour son bon fonctionnement,; idem aussi
avec les ponts de style Amstrong & autres.
Amicalement.
Charley.

[YVES]

Merci Charley.

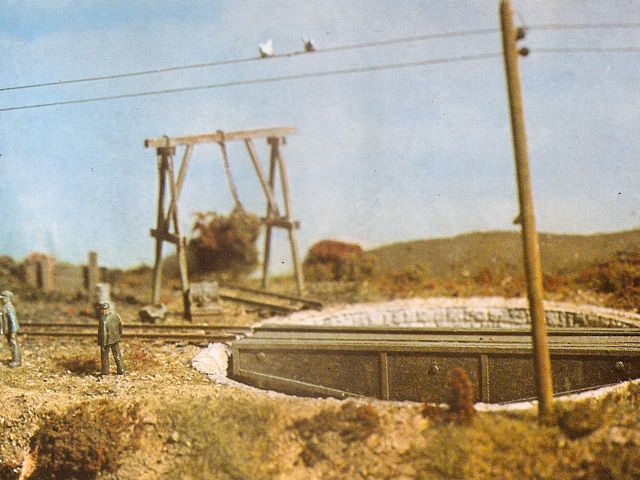

Pour tous les lecteurs qui se demandent, en 1981, dans LR, à quoi ressemblait ce pont tournant qui déchaine les passions, voici la photo.

[Marcel]

Aussi! :H1 #B6
Je suis justement en train de me prendre la tête avec le dessin de pignons sur FreeCAD, j'arive à le faire, j'arrive à l'enregistrer, mais impossible de générer le "stl" H4
J-J

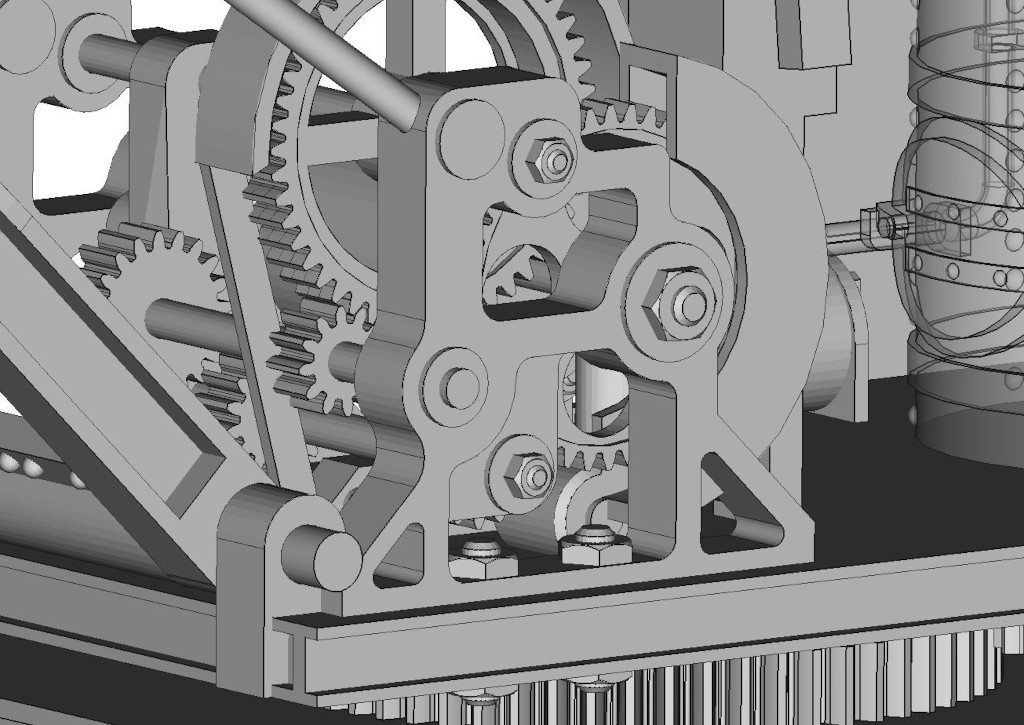

Euh... tu as l'atelier "Gear" qui marche impec ! :^)

Cela dit, pour le pont tournant Interfer je n'ai pas eu de motorisation, et je pensais utiliser du Meccano ! :^D

[JJB]

Tout a fait! , merci Marcel! Mais c'est justement cet atelier que j'utilise....
Je génère l'esquisse du pignon dans Gear, puis je passe sur Parts Design et effectue la "protusion" à l'épaisseur désirée. Jusque là tout va bien et j'arrive à enregistrer les fichiers .FCStd et .FCStd1. Mais quand je veux exporter le dessin en .Stl, il ne se passe rien, et je n'ais pas de message d'erreur.....
Il faut dire aussi que si j'ai trouvé pas mal d'infos sur la génération de pignons avec gear, je n'ai pas trouvé d'infos sur la finalisation de la chose.....
Amicalement.
J-J

[pelican]

J'ai juste un regret, que kitwood hill est stoppé sa production en voie de 9 et 12 mm. Ses modéles étaient bien pensés et fonctionnels.
https://www.kitwoodhillmodels.com/on30-turntables/

Bonjour à tous,
Pas tous Yves, j'en connais qui ont eu pas mal de déboires avec les plaques tournantes pour le On30.
Deux plaques de bois qui tourne sur elles-mêmes avec simplement le moyeu central cuivré pour l'alimentation.
Quand tu transportes des réseaux avec ce genre de plaque dessus, automatiquement tu as des grains de flocage qui se décollent
& viennent s'encastrer entre ces deux plaque de bois. (mon ami Michel Lecoursonnais a eu aussi des souçis avec ce type de plaque tournante).
Son petit pont tournant en On30 sur une fosse en On30 lui est intéressant pas de problème pour son bon fonctionnement,; idem aussi
avec les ponts de style Amstrong & autres.
Amicalement.
Charley.

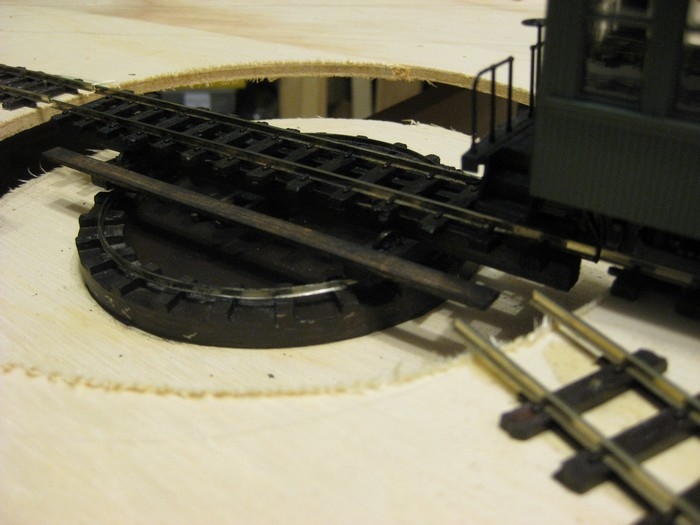

J'avais un pont tournant On30 sur me réseau Pelican Creek !
Mais juste décoratif !

Je pensais utiliser la loco bicabine Saroulmapoul ... mais en rangeant ... j'ai retrouvé la bicabine Aubertrain !

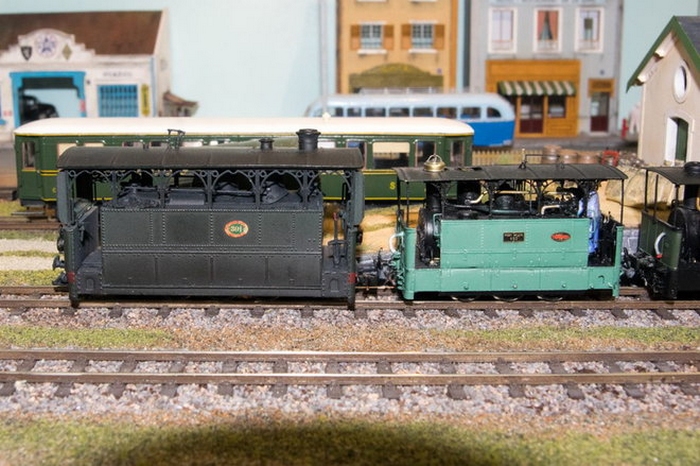

Une photo de Tonton

Problème, elle est encore en kit ...
Je sens que je vais devoir me confronter au montage ...

[YVES]

Séquence nostalgie :
- Présentation du Pont-Tournant Mougel dans le Loco-Revue n°473 de juillet/Aout 1985 :
https://fr.1001mags.com/parution/loco-r ... e-integral
J'avais d'ailleurs entendu dire que l'axe central de rotation, sur le dessus du pont, était un peu haut et bloquait le passage de certain matériel.
Avec en prime, dans ce numéros, les dioramas des gares de Michel et Sophie Desoignies, plus un dossier spécial CFD Vivarais.
- "Quand J. Boussac vient passer une soirée chez C. Vallée", Loco-Revue n°436 de mars 1982 :
https://fr.1001mags.com/parution/loco-r ... e-integral
Le tout téléchargeable en HD sur 1001mags.

[Ramon Soupalognon]

Problème, elle est encore en kit ...

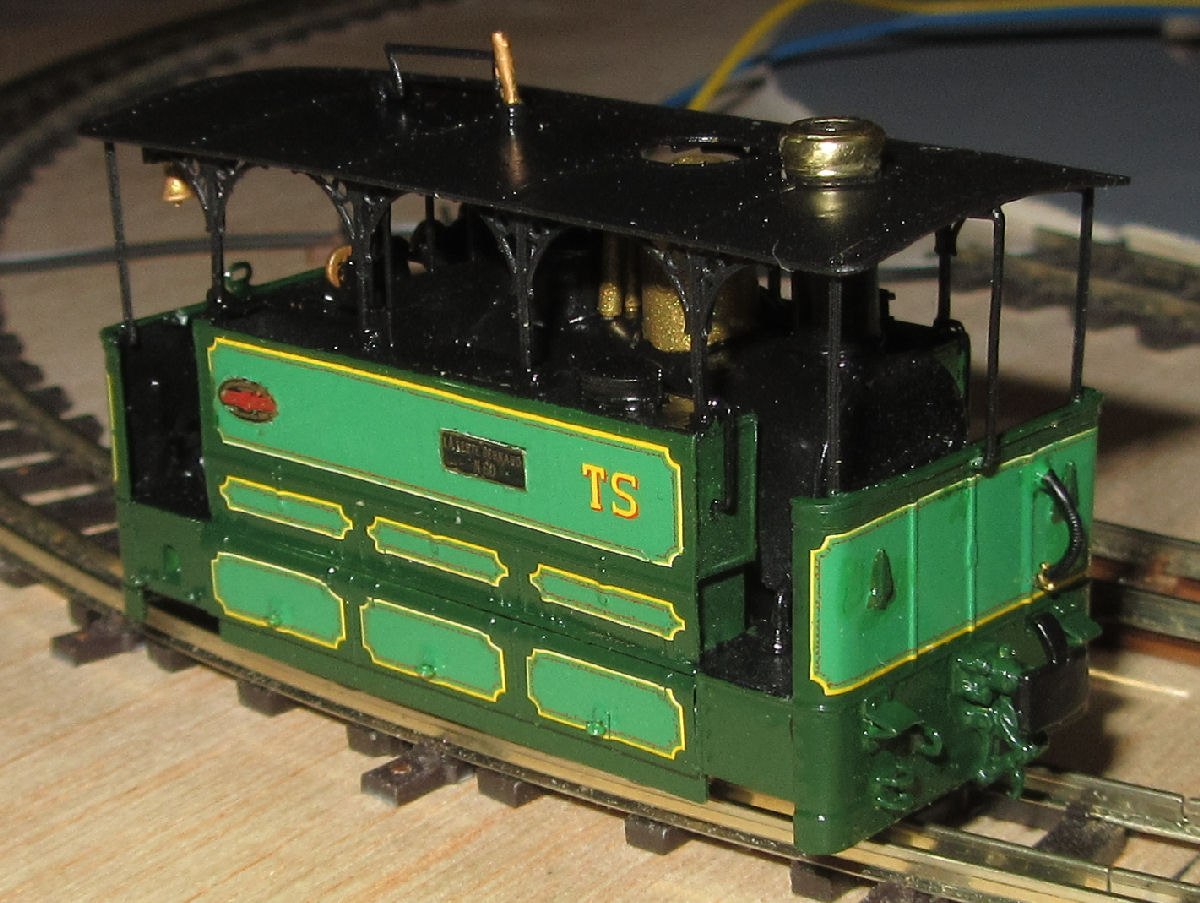

Fais comme moi, achètes la toute montée, en plus, le montage et la déco sont super (je fais de l'époque 6, çà permet de réunir beaucoup de choses que j'aime...) :

J'ai eu Michel Dennonfoux et l'ai questionné sur son pont tournant : il est réalisé en carton, les maçonneries en plaques carton imprimé du commerce, la gare, une Jouef adaptée ; à l'époque il n'y avait pas grand chose de typiquement H0m pour le décor.

Ramon

[Storm]

Ramon T'as pas honte ça se monte tout seul

[Ramon Soupalognon]

Ben non, même pas honte , si j'avais fais çà plus tôt, je n'aurais pas des tiroirs pleins de kits

Ramon
