TEST PME : Montage voiture TC05 Miniatrains modèles (Hom)

Messagepar Beyer-Garrat » 26 10 2024 à 11:29

Un ami modéliste m'a confié le montage et la décoration d'un voiture a deux essieux des Tramways de la Corrèze Miniatrains qui produit
des modèles réduits Hom en résine.

Regardons ce modèle de plus près.
La boite correspond à une voiture à deux essieux de type C mixte (1ère et 3ème classe) N°C41 a C56 il existait aussi des 3ème classe et des fourgons mixtes

Déjà quelques vues du modèle réel construite par Robatel et Buffaud en 1911 l'aménagement combine une banquette longitudinale d'une part et des banquettes transversales
en vis a vis toutes en lattes de bois. Elles semblent avoir été livré en couleur rouge brique et toit noir

J'en resterait là du modèle réel et du réseau afférent ce n'est pas le but de ce fil :maitre:







Sur certaines vues la couleur me semble bien clair pour du rouge brique comme la photo couleur en fin de vie ,il se peut qu'au court de leur carrière elles est connues
une livrée bois bien délavées .

Revenons a notre modèle



à suivre......
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24313
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar pelican » 26 10 2024 à 11:32

Le suspens est insoutenable !!! D9
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50500
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar Beyer-Garrat » 26 10 2024 à 11:37

phpBB [video]



:demon1 :rod_mdr2 :rod_mdr2 :rod_mdr2
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24313
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar pelican » 26 10 2024 à 11:41

:rod_mdr2 :rod_mdr2 :rod_mdr2
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50500
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar Beyer-Garrat » 26 10 2024 à 17:41

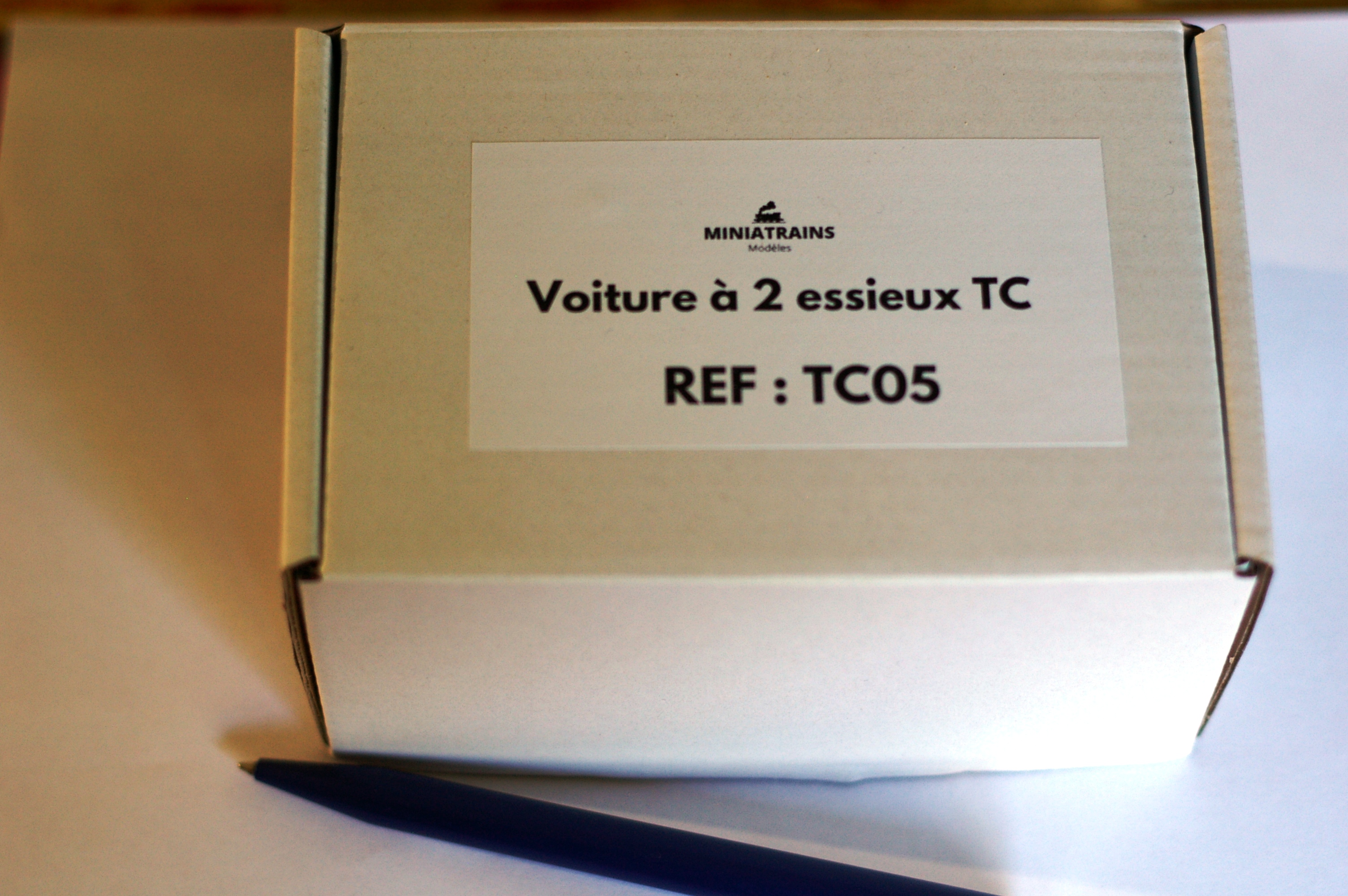

Le boitage est de bonne taille

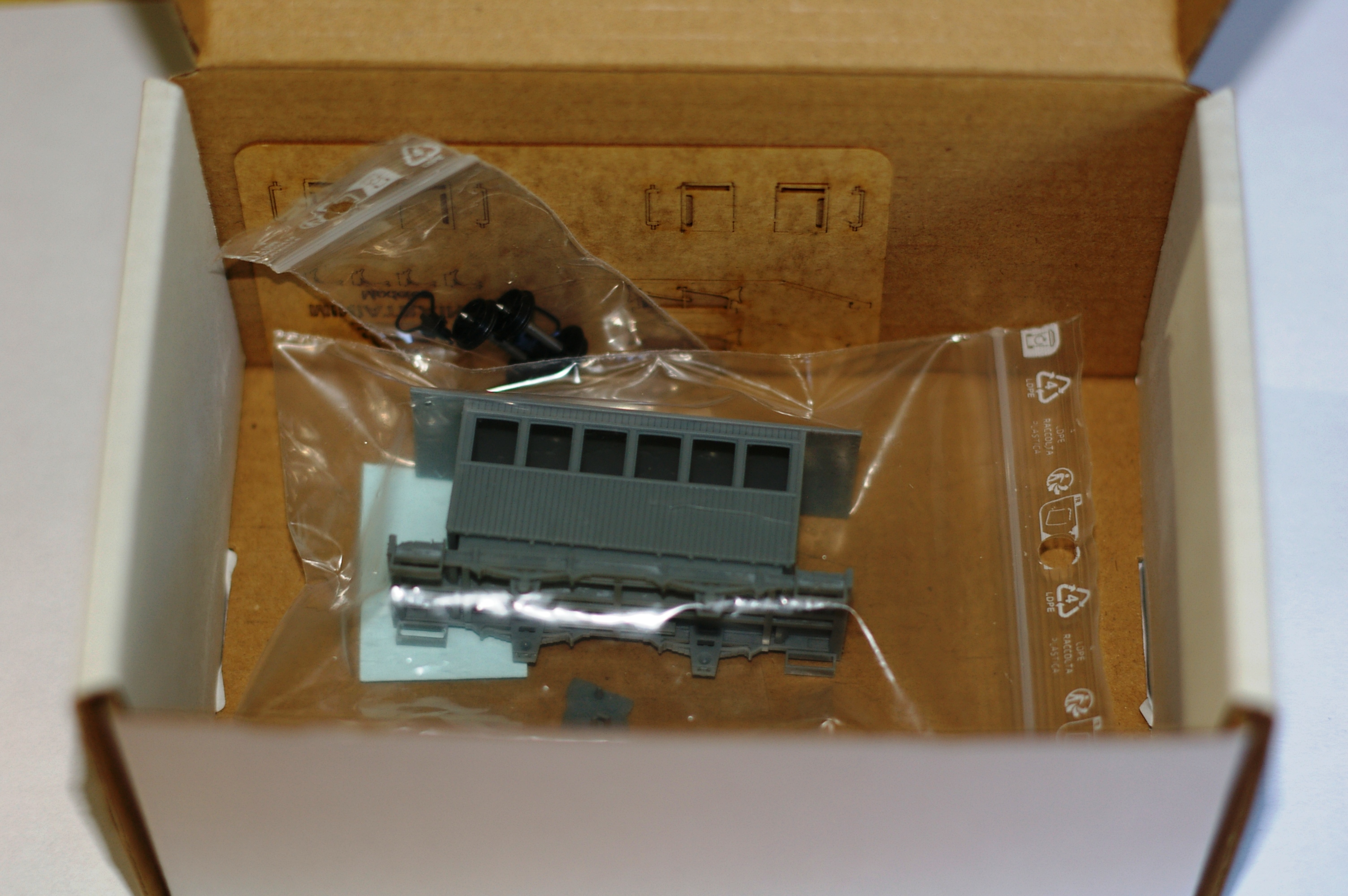

A l'ouverture j'ai été assez surpris du peu de pièces contenues



Une caisse monobloc s'enfichant sur le chassis , deux apparaux de toiture (éclairage) deux essieux et attelages à boucles encliquetable de provenance
très probablement REE, une petite planche de décalques et un rhodoïd à découper pour les vitrages et surtout ce qui à retenu mon attention un petit rectangle brun
visible sur la droite.




Tadam....a suivre quel suspense ! :H1 :H1
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24313
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar Storm » 26 10 2024 à 18:55

Tu vois que je ne te donne pas assez de boulot C7 :prrrt:


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 23913
Enregistré le: 24 04 2006 à 23:54
Localisation: Vesly (27)

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar pelican » 27 10 2024 à 09:33

Comment dire ... jusqu'ici, il n'a fait qu'ouvrir la boite ... :C6
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50500
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar Beyer-Garrat » 27 10 2024 à 09:56

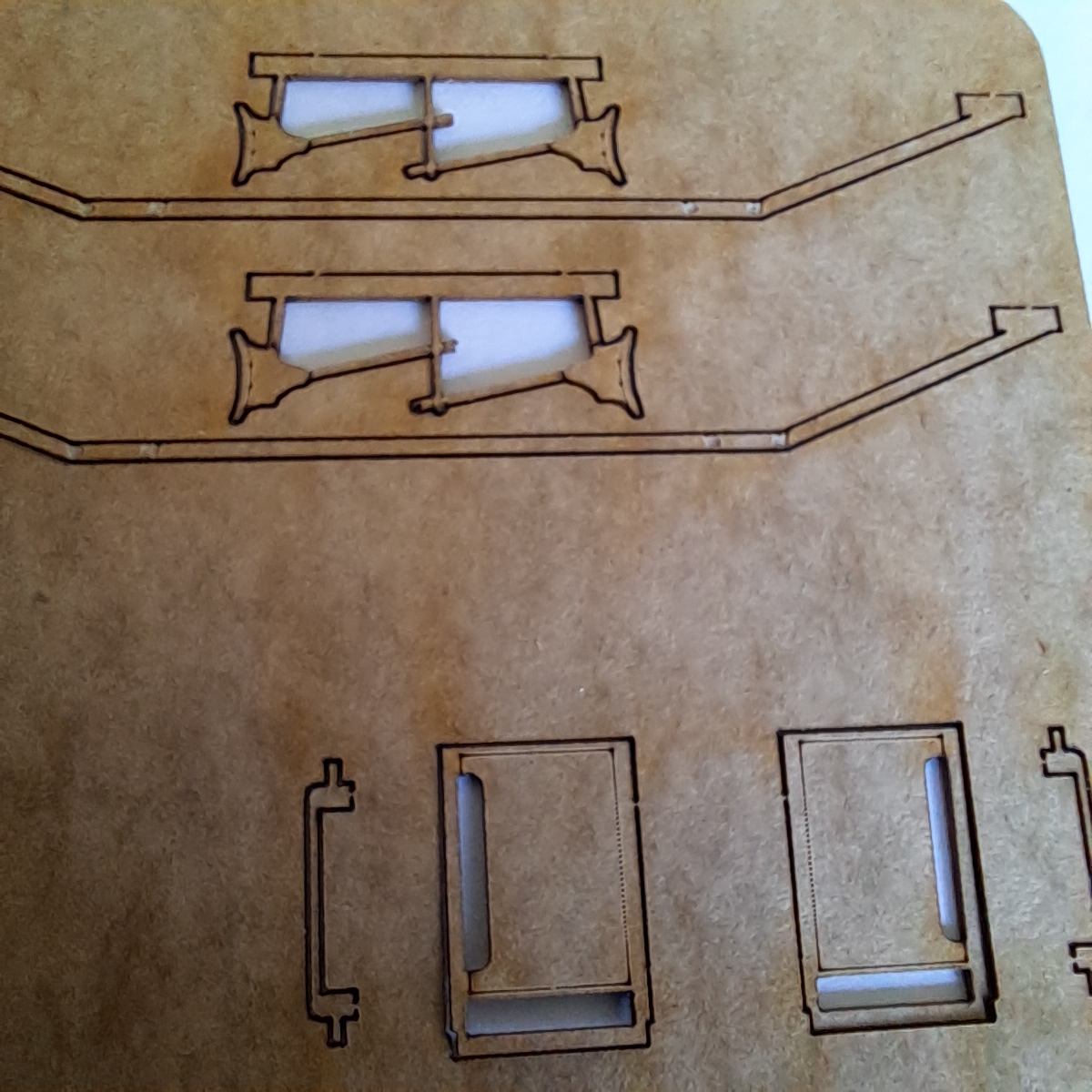

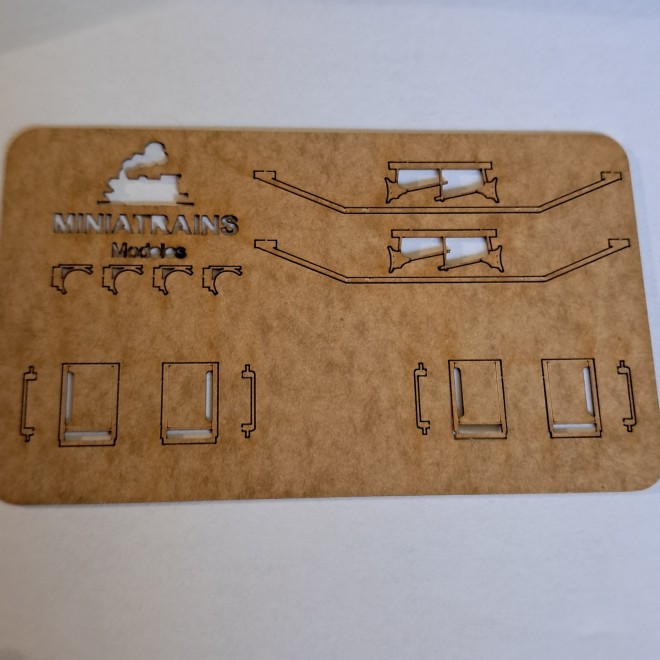

Cette carte (format carte bancaire) contient les différents apparaux de cette voiture ,rambardes, tirants de chassis, support toiture d'angle , tringlerie de freinage
réalisé en Kraftplex par découpe laser ,surprenant ,mais relativement fins la découpe est précise .





Question a 100 balles que ne manquera pas de poser Pélican qu'est-ce le Kraftplex ? #B5

Laissons la parole au fabricant https://www.kraftplex.com/en/#primary

"La feuille de bois malléable Kraftplex est l'un des matériaux les plus populaires pour la découpe laser. Le matériau est composé à 100 % de fibres de cellulose non blanchies.
Avec une densité similaire à celle d'une feuille d'aluminium et des propriétés d'isolation électrique similaires à celles du plastique, le kraftplex est l'alternative durable aux deux matériaux.
Le matériau en feuille incassable peut être gravé au laser, coloré et traité avec une grande précision. Trois qualités différentes de kraftplex offrent un large éventail d'applications possibles.
"

Il est livré dans ce kit en épaisseur 3/10.

Moins fin que du TdA mais plus facile a monter par des débutants
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24313
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar Tyrphon » 27 10 2024 à 11:06

Ne faut-il pas bien l'enduire pour éviter les détériorations dues à l'humidité ?
Jean-Pierre "Tyrphon" Dumont
Pape de la Tyrphonisation et du ponçage des stries.
"Striez striez, On en tirera toujours quelque chose!"
http://photos.tyrphon-trains.fr/.
Avatar de l’utilisateur
Tyrphon
Exhumeur de fil

Messages: 8544
Enregistré le: 27 11 2006 à 15:32
Localisation: Rueil-Malmaison (92) et Gartempe (23)

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar Beyer-Garrat » 27 10 2024 à 11:57

Bonne question JP , la photo est trompeuse la surface ressemble sur celle-ci à de l'isorel.
Dans le cas du Kraftplex il semble avoir été imprégné la surface est très lisse et légèrement
brillante .Il a bien tenu à la peinture d'appret en bombe et à la peinture acrylique appliqué à l'aéro . (mes montages ne sont pas en "direct"
le modèle est presque terminé actuellement) :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24313
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar Beyer-Garrat » 28 10 2024 à 12:11

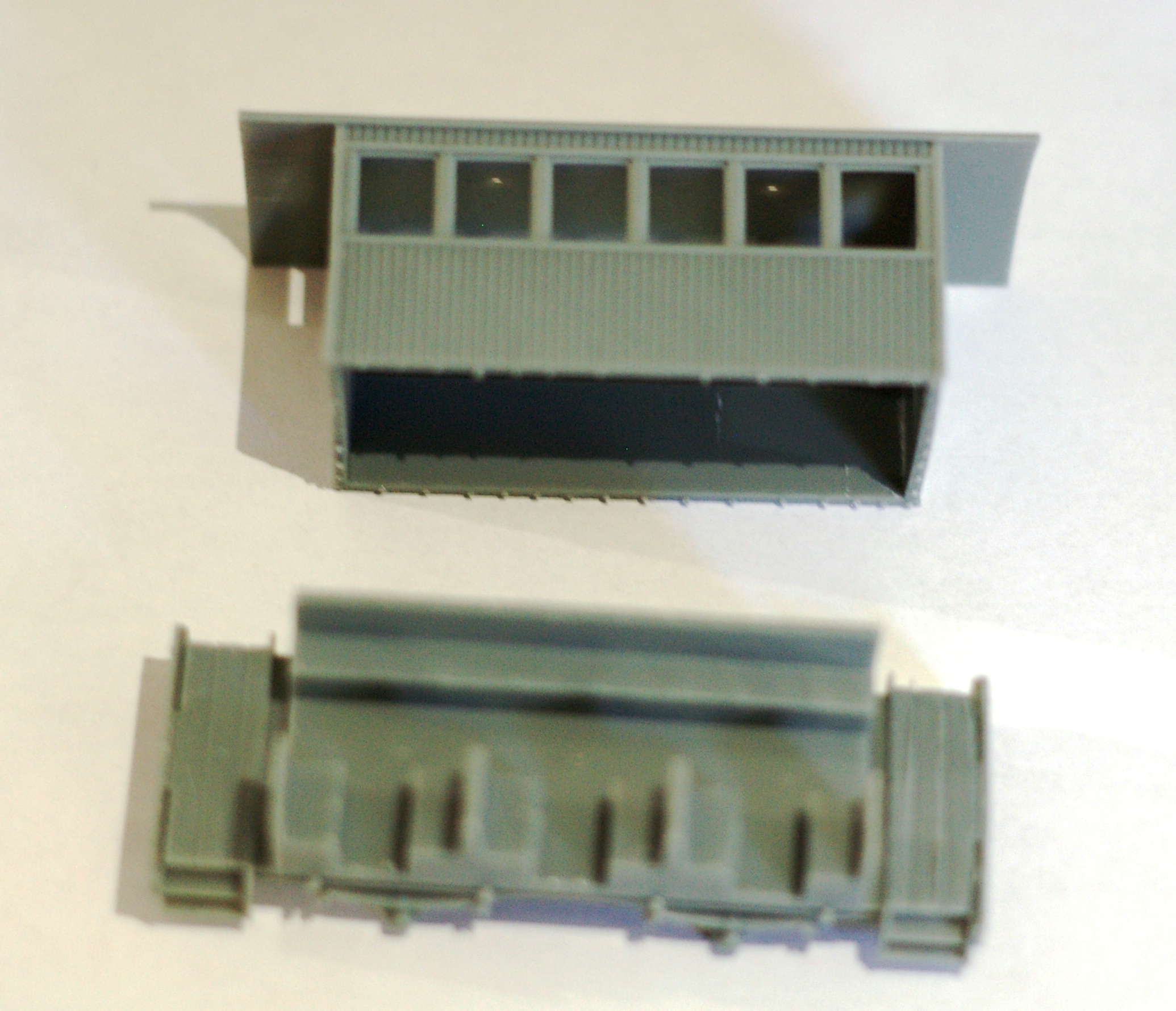

La caisse est en deux parties le dessus vient s'emboiter sur le châssis les supports résine d'impression sont peux visibles sur la périphérie de la caisse

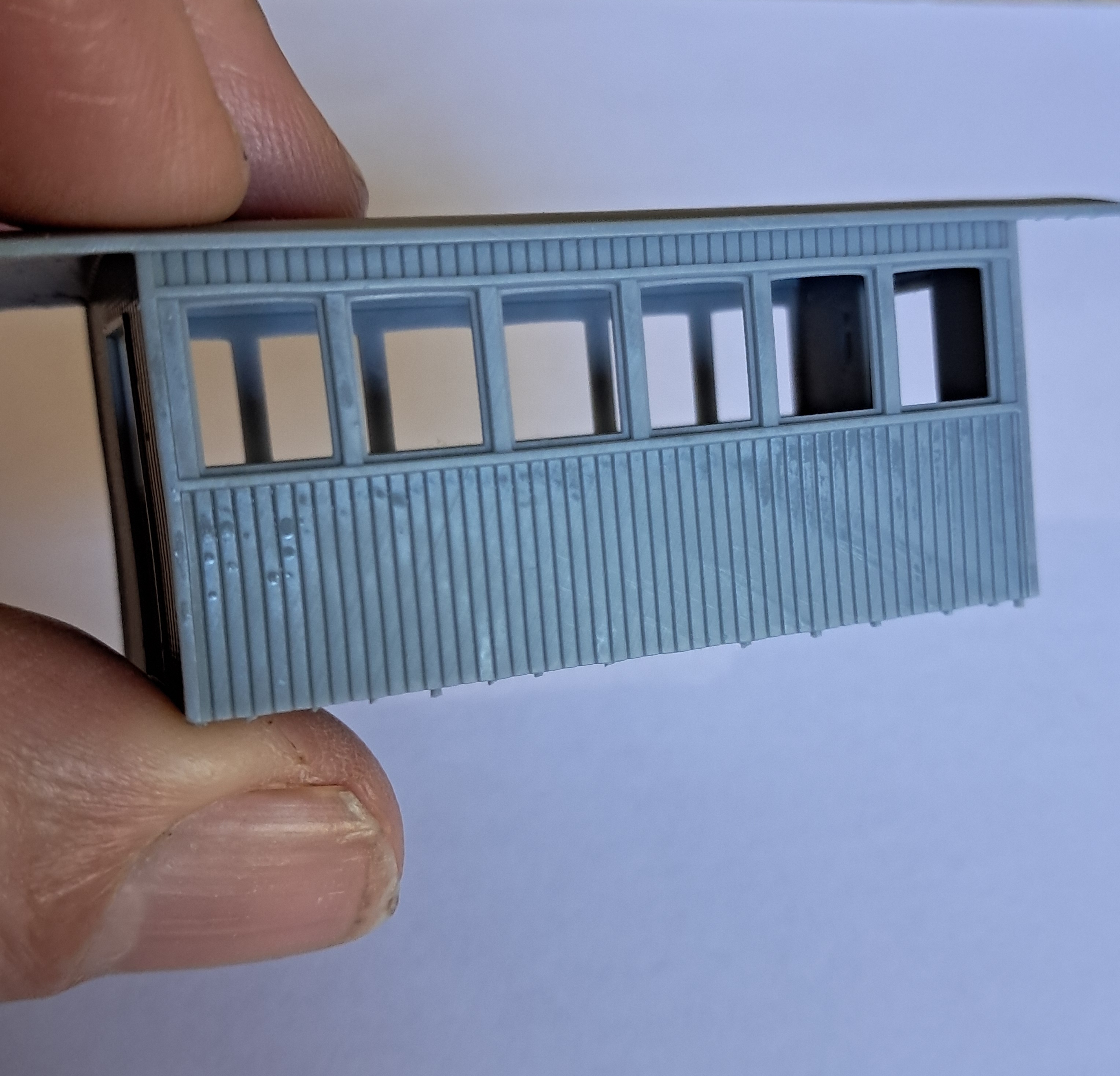

La caisse est par endroit brillante du a des résidus de résine d'impression à mon avis le temps de nettoyage dans l'alcool iso était un peu court

Tout se rattrape facilement au pinceau fibre , le bas de caisse est ensuite poncé légèrement sur une surface plane (grain 800 dans mon cas)

Le tout est ensuite nettoyer sous l'eau courante avec un produit à vaisselle et une brosse a dent (vieille bien entendue) :H2 :H1 :H1
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24313
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar pelican » 29 10 2024 à 09:41

Que vous avez de gros doigts ... C7
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 50500
Enregistré le: 25 04 2006 à 08:19
Localisation: Thimeon

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar Patrick ze rabbit Deludin » 29 10 2024 à 11:25

:F5
C'est pour mieux tenir AUSSI l'appareil photo en même temps, mon enfant #B2 .
... faut pas trembler !
Ce Kraftplex, c'est vraiment solide ?
Mais qu'est-ce que je fais sur un forum de train ?
Plus JAMAIS d'aiguillages #B8 ...
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 14803
Enregistré le: 08 10 2014 à 20:32

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar Beyer-Garrat » 29 10 2024 à 11:53

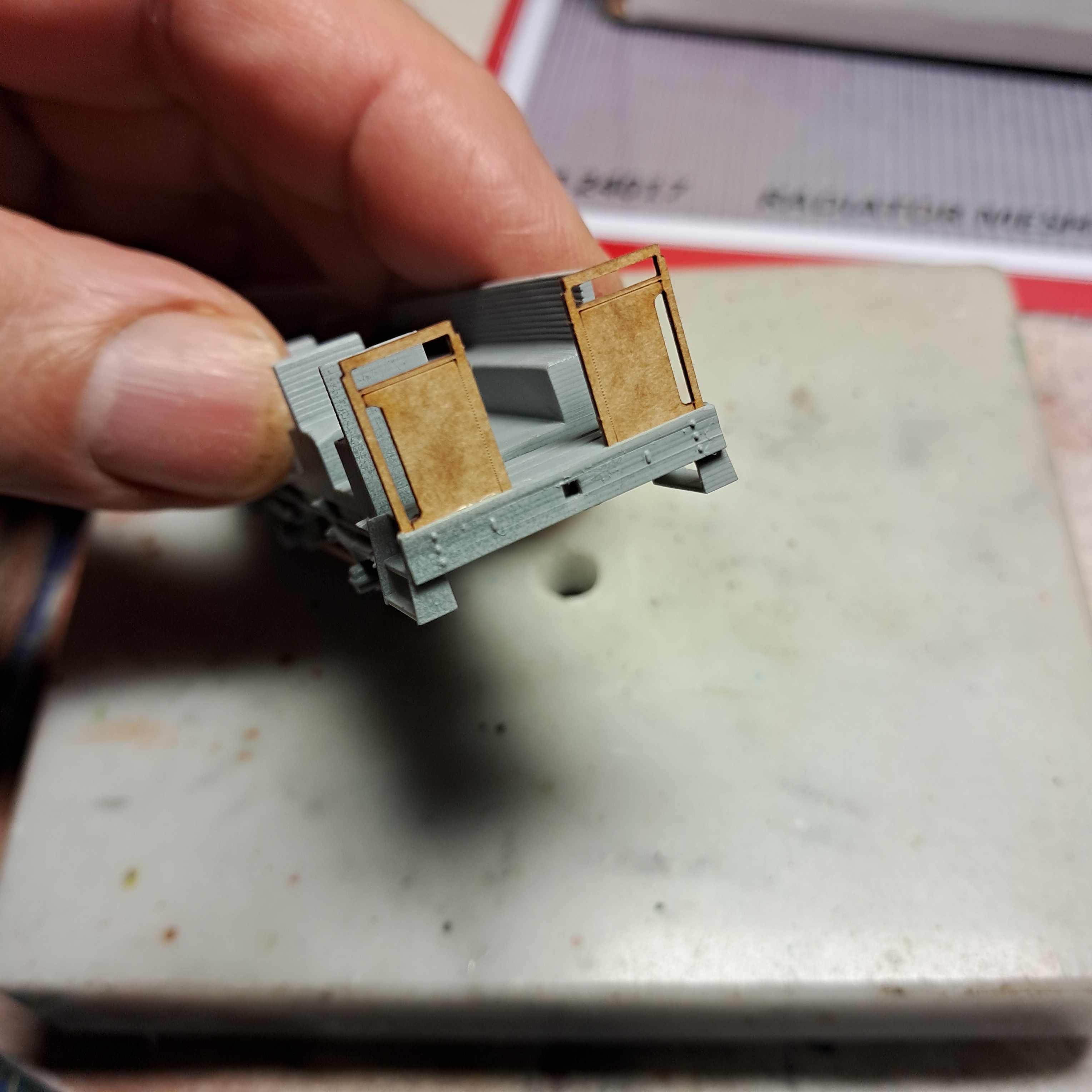

Cela reste une variante du carton bois il faut faire attention au dégrappage surtout pour les garde corp en bout de voitures qui demanderaient un renfort.



Attention il y a un sens (gravure vers l'extérieur)



Des fentes dans la caisse et le chassis permette l'insertion sans difficulté de ces éléments perso j'ai collé ces ensembles a la colle blanche (Cléocol)
qui laisse le temps de bien positionner avant séchage.

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 24313
Enregistré le: 25 04 2006 à 08:22
Localisation: En transit we trust !

Re: TEST PME : Montage voiture TC05 Miniatrains modèles (Hom

Messagepar BricoleTout » 29 10 2024 à 17:42

Patrick ze rabbit Deludin a écrit:Ce Kraftplex, c'est vraiment solide ?

Comme du bois sans fibres, cela se cintre bien mais si on dépasse la tolérance, çà casse net.
Amicalement,
Fred de chez ARA PRODUCTION (découpe et gravure laser depuis 2006) et importateur de la marque Polàk (végétation miniature)
Avatar de l’utilisateur
BricoleTout

Messages: 199
Enregistré le: 09 09 2006 à 15:42
Localisation: Vichy (03)
