Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Patrick ze rabbit Deludin » 08 09 2022 à 17:17

:F5
Zoli aussi.
Et pis couleur prune, ça tranche sur ce qu'on voit d'habitude...
:H1

Y'a un pari en cours (et en direct) #B2 .
Mais qu'est-ce que je fais sur un forum de train ?
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 11237
Enregistré le: 08 10 2014 à 19:32

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Storm » 08 09 2022 à 17:19

C7

Je m'y mets après mangé #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 21822
Enregistré le: 24 04 2006 à 22:54
Localisation: Vesly (27)

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Storm » 08 09 2022 à 20:35

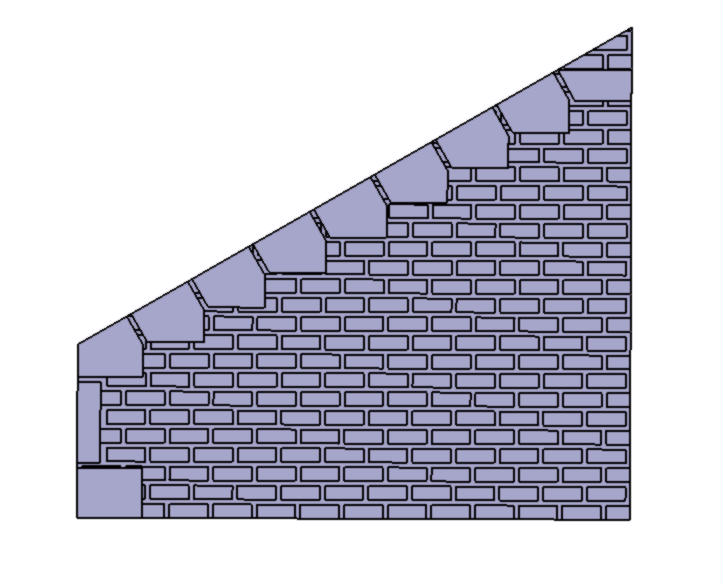

20 minutes... J'ai pas les même proportion mais le principe est respecté non :rod_siflet


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 21822
Enregistré le: 24 04 2006 à 22:54
Localisation: Vesly (27)

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Storm » 08 09 2022 à 20:58

Je suppose que la "longueur" d'une pierre dépend de l'angle du mur non?


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 21822
Enregistré le: 24 04 2006 à 22:54
Localisation: Vesly (27)

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Storm » 08 09 2022 à 21:05



Bé oui C7


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 21822
Enregistré le: 24 04 2006 à 22:54
Localisation: Vesly (27)

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 08 09 2022 à 21:44

Comme il n'y a pas d'explications c'est un peu hermétique si vous nous racontiez ?
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Storm » 08 09 2022 à 21:57

Le Lapinou m’a dit que j’allais mettre 2 heures au moins à dessiner les pierres qui encadrent les briques car il y a visiblement un truc pour faire ça vite #B5


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 21822
Enregistré le: 24 04 2006 à 22:54
Localisation: Vesly (27)

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 08 09 2022 à 22:21

ok :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Patrick ze rabbit Deludin » 08 09 2022 à 22:31

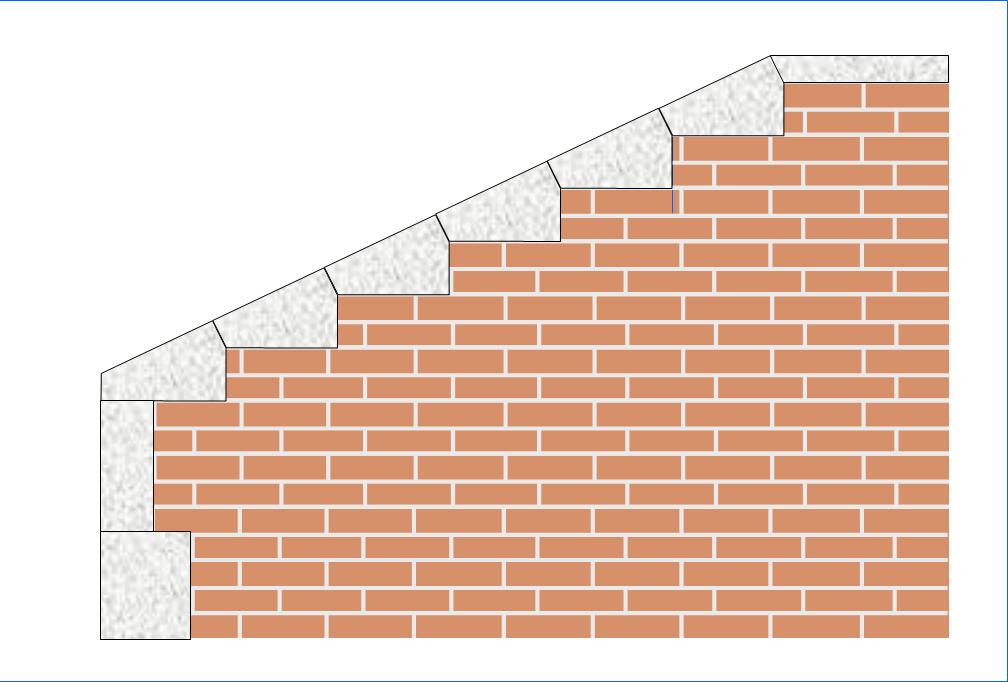

Bon, je livre le dessin lapinesque de départ, qui s'applique aux murs de soutènement dans le cas d'un pont pour une voie sur remblai :


Le principe est que les pierres de couronnement tombent pile-poil sur des rangs entiers de briques (toujours le même nombre, sans s'occuper des joints verticaux), car à une époque où scies à eau sur table portative et meuleuses d'angle n'existaient pas. Donc on commandait les pierres directement à la bonne cote.
Évidemment, toutes les pierres ont la même dimension, et c'est là qu'il y a une astuce de tracé...
Gniark gniark :prrrt: !

C'est pierres débordent de 4 à 5 cm de l'alignement des briques pour les protéger de l'eau et des infiltrations, et donc du gel qui les ferait éclater.
On a souvent le même cas sur les soutènements en pierre, dans un calcaire plus dur (lorsque c'est du calcaire).

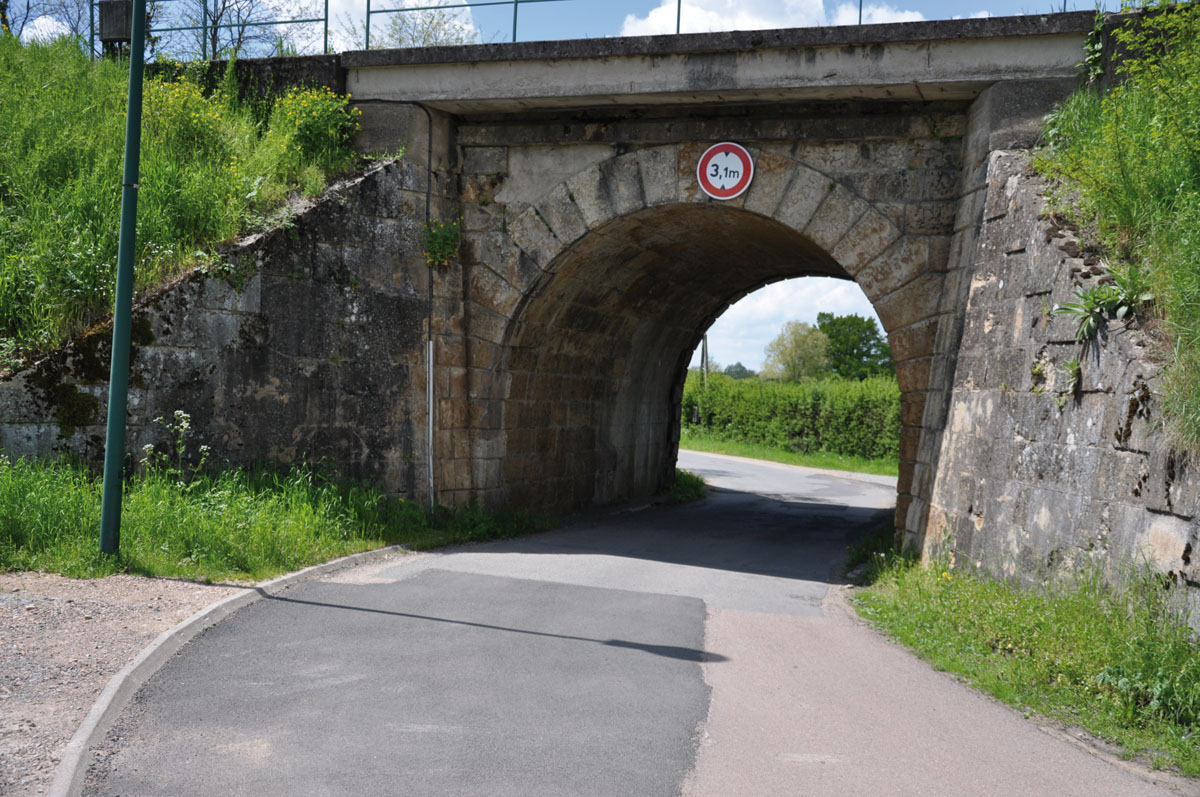

Bon, j'ai pas trop trouvé de photos "parlantes" :H2 , voilà à quoi ça ressemble pour de la pierre :


Tous les joints s'alignent horizontalement.
Mais qu'est-ce que je fais sur un forum de train ?
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 11237
Enregistré le: 08 10 2014 à 19:32

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Storm » 08 09 2022 à 23:49

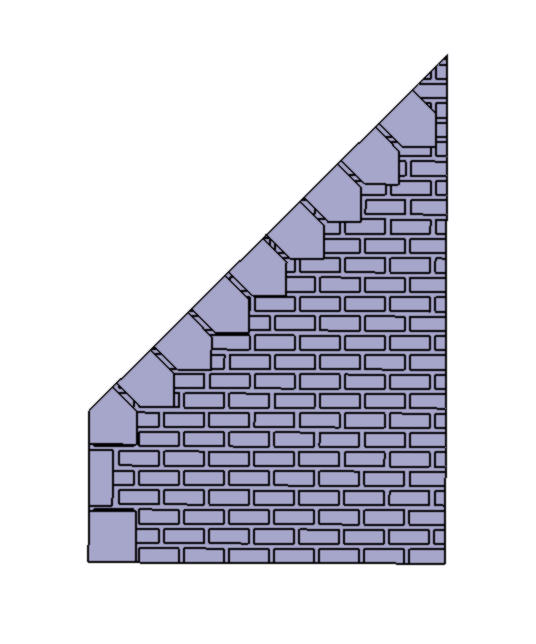

J’ai dû oublier une épaisseur de joint dans ma mesure de hauteur :maitre:


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 21822
Enregistré le: 24 04 2006 à 22:54
Localisation: Vesly (27)

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 09 09 2022 à 07:29

Avant que nous égarions en détails architecturaux concluont sur la progression apporté par Cura 5.0

Plus de détails plus de rapidité sans modifications du matériel il reste certes quelques améliorations notamment les surfaces sphériques qui demanderait a être peaufiné.

Avec quelques modifs dans les paramètres tout un chacun pourra obtenir les mêmes résultats .Storm qui rencontrait des difficultés qualitatives d'impression à intégrer ces paramètres
sur une Ender 3 plus récente mis a part l'ajout d'un radeau pour éviter des points de décollement surement du au réglages automatique de la distance tête / plateau (BL Touch)

Le but d'un forum étant le partage (du moins sur PME) j'ai exporté le profil d'impression que je tiens a disposition (mp avec adresse mail valide, le forum ne supportant pas les extension cura profile des fichiers)
il suffit à reception de l'importer sous votre Cura 5.0 .


Ne tenez aucun compte des copains qui...ou des specs constructeurs qui vont a l'encontre de certains réglages indiqués dans ce post, vous avez tous vu les photos plus haut..........

Attention Ce profile fonctionne parfaitement sur une ENDER3 Pro avec bobine PLA Sunlu Buse 220° Plateau entre 52 et 60° (suivant température extérieure)
je ne garanti pas que ce soit reproductible en qualité sur d'autres marques, types d'imprimante, ou qualités de fils différents (ABS PETG etc etc) des modifications seront surement a apporter
Si c'est ok merci de l'indiquer pour en faire profiter d'autres utilisateurs. :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar pelican » 09 09 2022 à 07:40

Impressionnant :ok
Merci pour ce partage, je ne suis pas encore au stade d'investir dans la 3D, mais franchement, ça donne envie :F5
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 46776
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Patrick ze rabbit Deludin » 09 09 2022 à 09:21

:F5
Après, faut en avoir l'usage.
Et savoir dessiner en 3D.
Mais qu'est-ce que je fais sur un forum de train ?
Avatar de l’utilisateur
Patrick ze rabbit Deludin

Messages: 11237
Enregistré le: 08 10 2014 à 19:32

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 09 09 2022 à 10:42

Je ne sais pas dessiner en 3d (apprendre un logiciel usine a gaz) trop de perte de temps a mes yeux
J'utilise Thinkercad basique certes mais facile a prendre en main et ....gratuit ! https://www.tinkercad.com/#/
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 21 09 2022 à 17:34

Bon en attendant le montage de la halte de Périssé définitivequoi faire de tous ces protos que nous avons expérimenté avec Storm (j'ai horreur de jeter C7 ) ?
Dans un premier temps avec ceux de la halte j'ai réalisés deux déclinaisons qui m'on permit de tester la mise en peinture des briques .

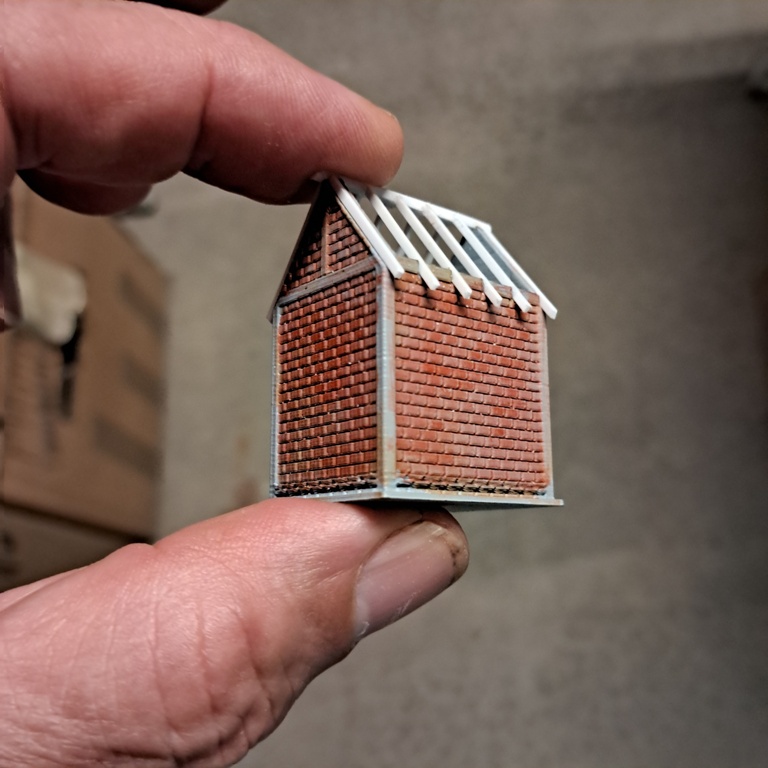

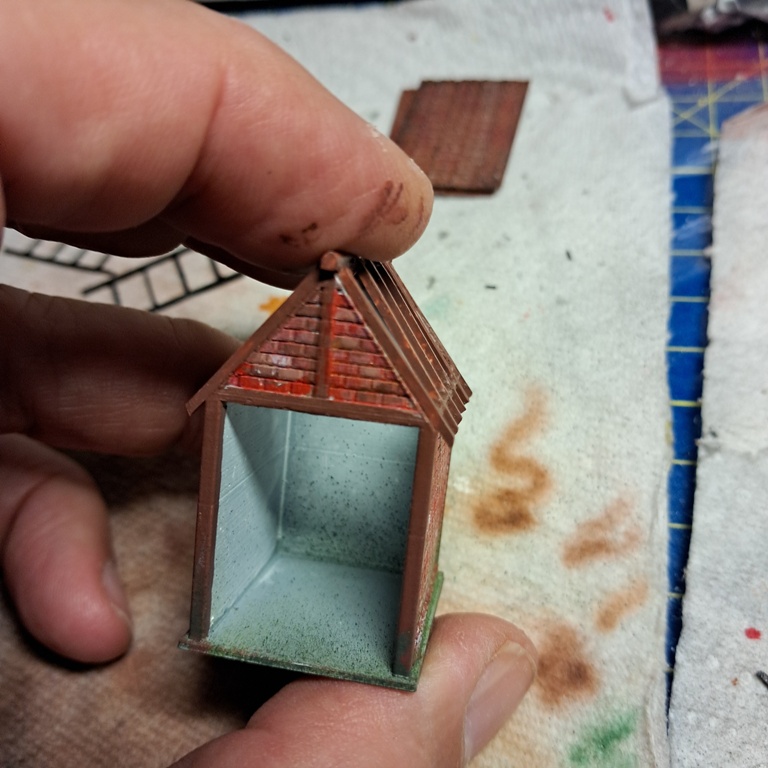

En premier une petite halte simple SE

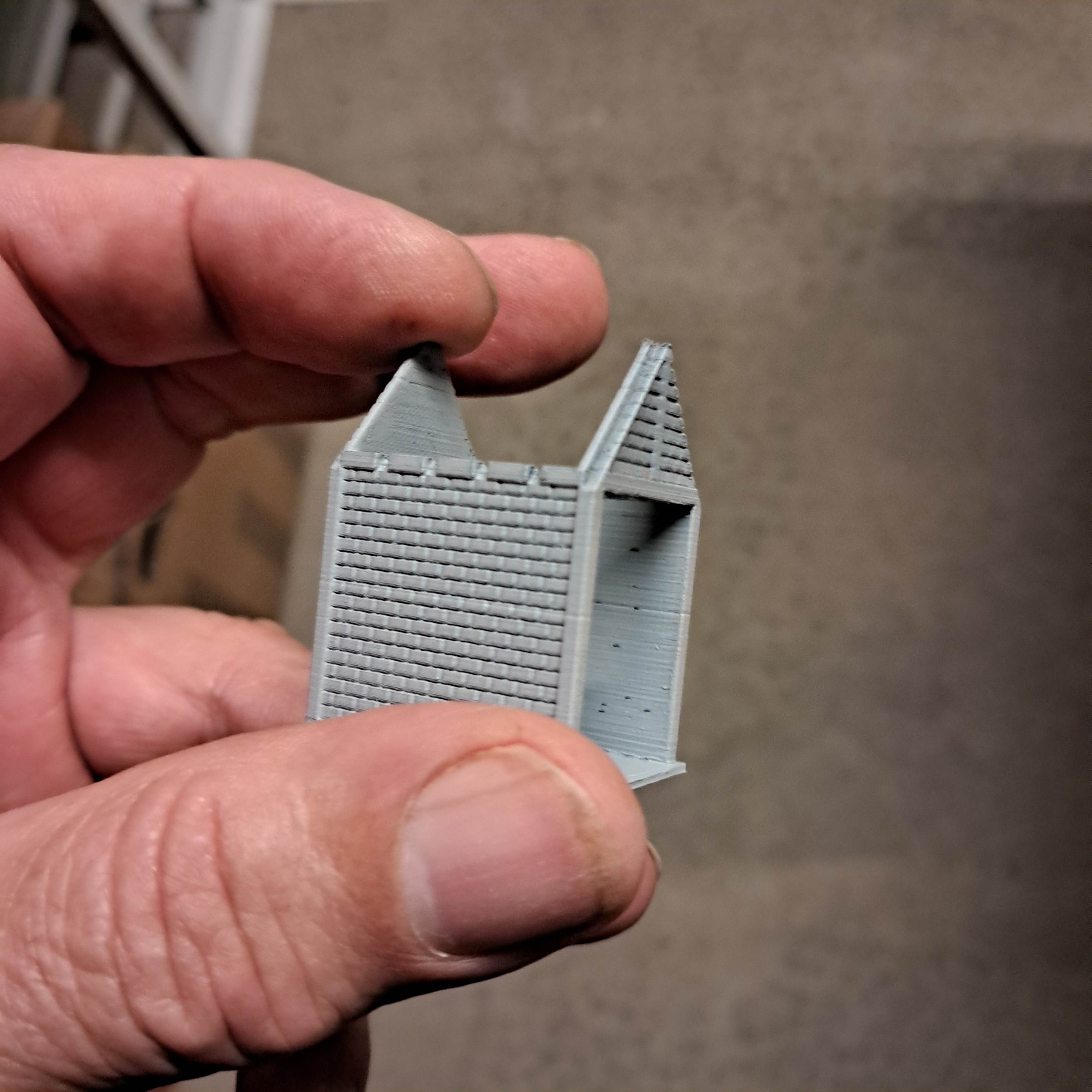

Petit rappel:

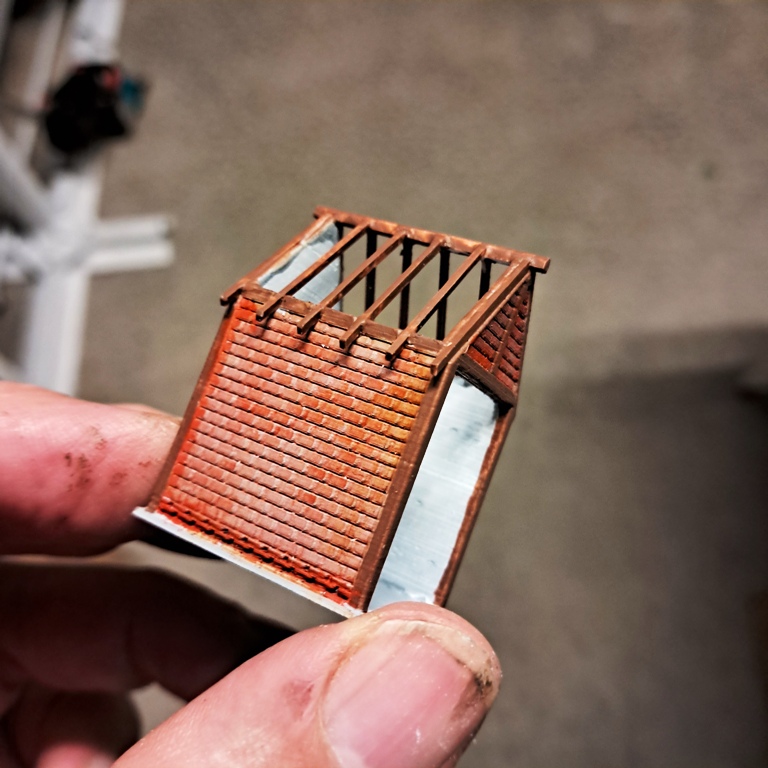

Peinture des murs en rouge ajout de la charpente ici en profilés Slatter's (je rappelle que ce sont des protos inachevés la definitive sort en 3D avec les nouveaux réglages)



Mise en peinture des boiserie et de l'intérieur (blanc) les briques sont recouvertes avec un lavis blanc très liquide de façon a faire ressortir les joints.

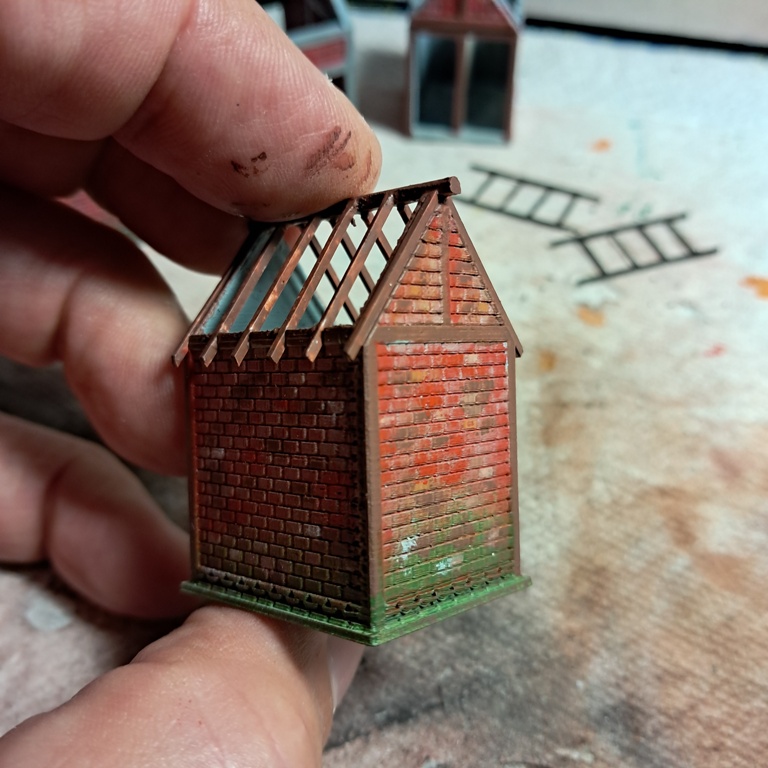

Les biques font ensuite l'objet d'un traitement au pinceau qui va du blanc au rouge foncé en passant par l'orange de manière aléatoire D9



L'ensemble est ensuite "flammé" a l'aérographe (trainées plus sombres globales) vieillit avec un passage de blanc presque sec aau pinceau brosse la base est un peu verdie (ici au zins chromaté
qui ressort beaucoup plus sur la photo qu'en vrai )
