Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 04 09 2022 à 08:47

Bientôt 5 ans que je bricole sur les outils 3D (Impression résine, impression fil, gravure laser )
Si l'impression résine permet d'excellents niveaux de détails, Il y a de grosses contraintes (odeurs, équipement ,nettoyage, coûts) j'ai toujours eu un faible pour l'impression a fil
peu couteuse et fiable (on peut lui tourner le dos ,mise a part une éventuelle salade de fil on ne risque pas d'incendie ,ou un décrochage de pièces au bout de 10 heurs d'impression ! ) :C1
Le gros point noir était la qualité d'impression, les détails ne ressortaient pas ou peu .et Les stries des fils étaient bien visibles.

Petit a petit en affinant les réglages on arrivait en jouant du Putty a des reproductions acceptables comme le transformateur

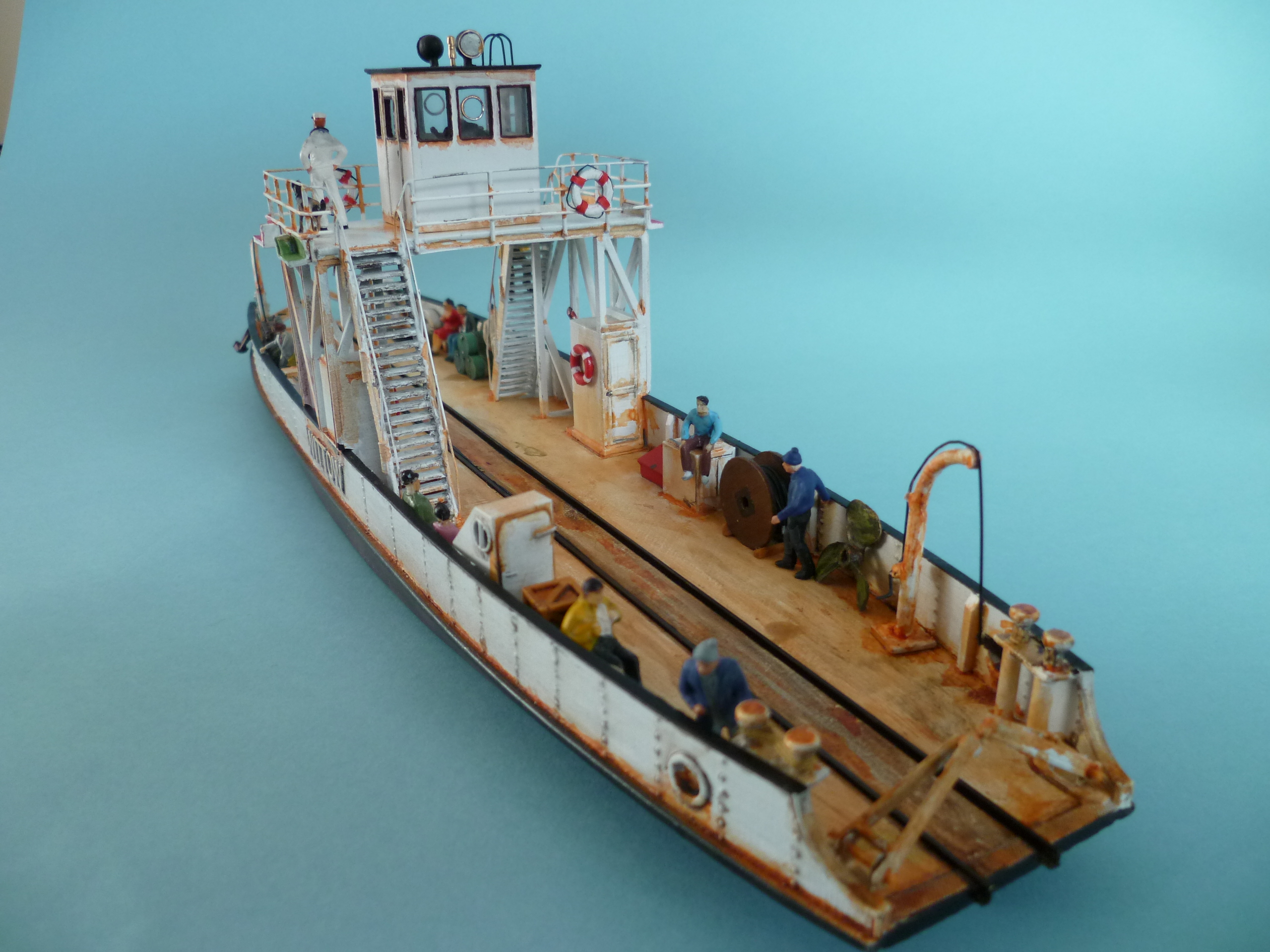

,le ferry

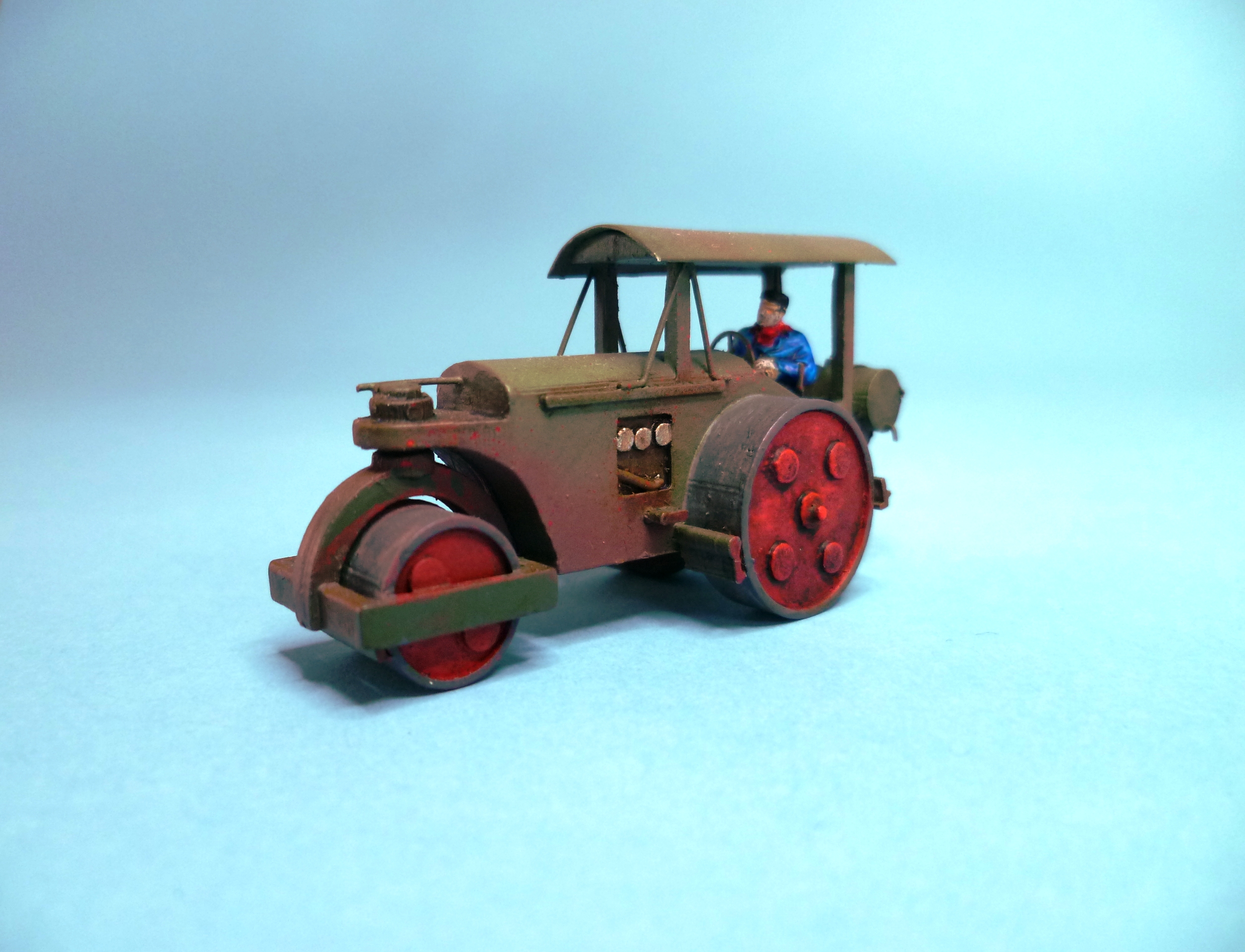

ou le rouleau compresseur



Les détails s'affinent au fur et a mesure du temps mais on est encore loin de ce que j'attendais :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Douglas » 04 09 2022 à 11:11

:rod_coeur
Douglas arboriste mais pas que !!!
Avatar de l’utilisateur
Douglas

Messages: 4943
Enregistré le: 25 04 2006 à 10:08
Localisation: Présipauté de Groland

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 04 09 2022 à 15:12

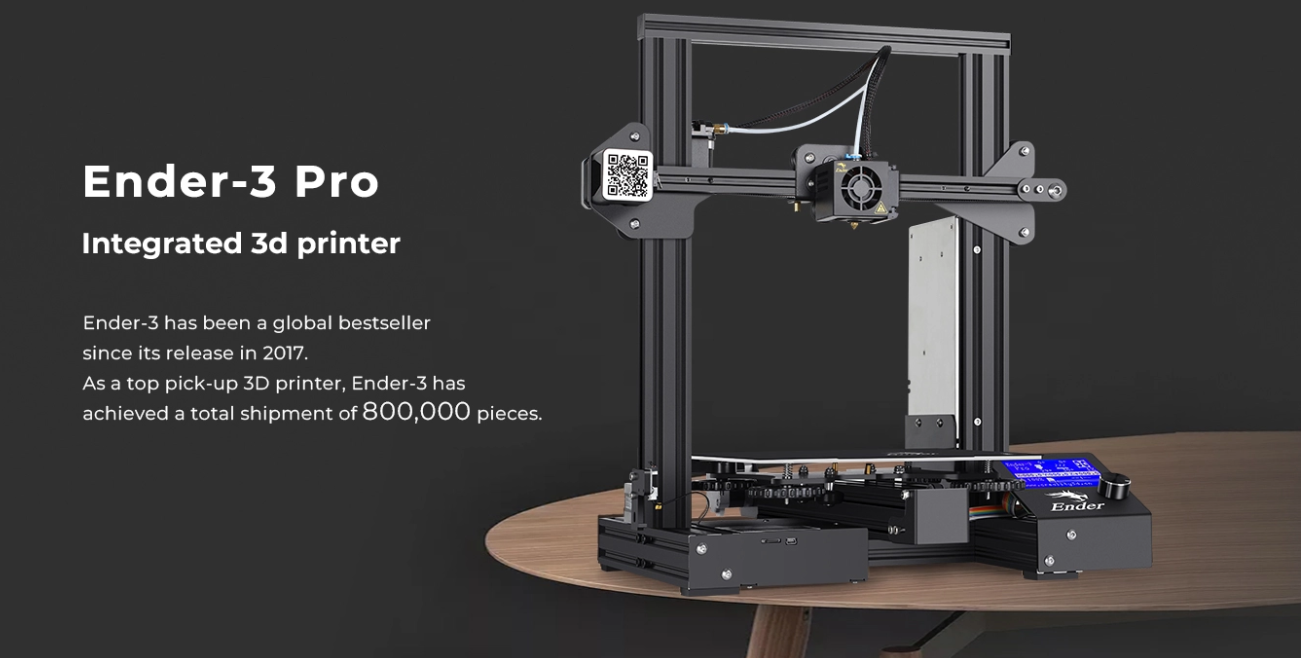

Avant d'aller plus loin , toutes ces impressions ont été réalisés sur une Creality Ender3 V2 pro en version basique Buse de 0.4 (d'origine), pas de smoother (carte dite silencieuse gestion des pas
moteurs avec des drivers plus sophistiqués ) ,pas de BL Touch (gestion automatique de la distance buse plateau nécessitant le remplacement de la carte mère ) extrudeur d'origine (plastique)
avec un tapis magnétique quelque peut usagé , fil noir SunLu PLA standard (pas de version plus).

Les seules modifs sont cosmétique (guide fil ,lecteur sd card externe, poignée plateau et divers volants pour l'avance fil ou pour déplacer l'axe Z hors tension) imprimés dès reception de la machine pour ce faire la main :mrgreen:



https://www.creality.com/products/ender-3-pro-3d-printer

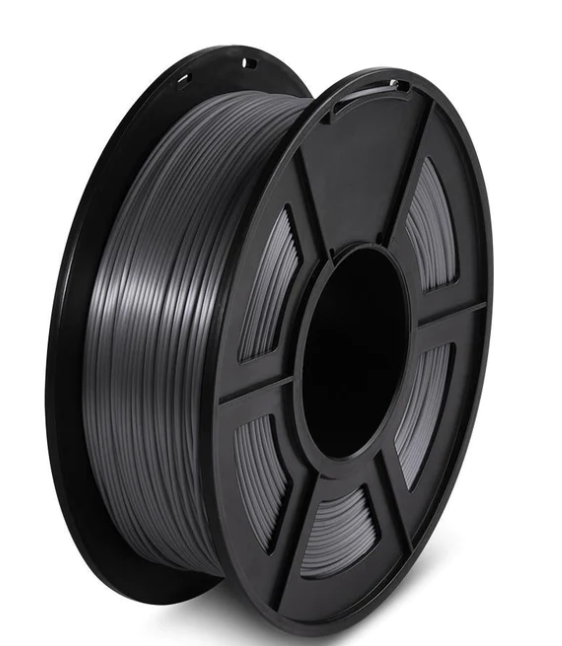

Image Sunlu


https://www.sunlu.com/?sca_ref=128229.Ttc0dFOifj

Pourquoi toutes ces précisions ? parce qu'il semble y avoir pas mal de dispersion entre matériels même au sein d'une même marque.
Ces remarques et réglages s'adressent surtout aux possesseurs dEnder3 , et je pense aux possesseur d'Ultimaker et de Prusa qui reste la Rolls des imprimantes à fil :B3

Pour le reste des imprimantes honnêtement je n'ai pas de retour

Bref que du basique sans aucun artifice :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Alain » 04 09 2022 à 15:27

Je me cale dans mon fauteuil. :D
Alain.
Quand on soulève un problème, la prudence conseille de ne pas rester en dessous.
Avatar de l’utilisateur
Alain

Messages: 661
Enregistré le: 04 04 2014 à 08:17
Localisation: Ajaccio

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Storm » 04 09 2022 à 17:46

Oui, on peut sortir de jolies petites choses avec ces machines à fil… quand on a les bons réglages :C6 Il faut utiliser leurs points forts sans chercher à tout faire avec. Une caisse de modèle roulant sera tout plus propre avec de la résine :B3


Storm NORRIS B.A. Addict
Avatar de l’utilisateur
Storm
Bifidus Actif en vacances
Bifidus Actif en vacances

Messages: 21822
Enregistré le: 24 04 2006 à 22:54
Localisation: Vesly (27)

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 04 09 2022 à 18:37

Tout a fait #B6
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 05 09 2022 à 08:00

j'en était là de mes investigation conscient que mis a part le remplacement de la buse de 0.4 par une de 0.2 le niveau de détails a notre échelle ne serait jamais
vraiment présent avec ce principe de fil fondu.
Ultimaker (fabricant) et créateur de Cura en était conscient a créer un nouveau logiciel de gestion d'impression (Arachne) araignée en hommage a la tisseuse de la mythologie .

Annoncé en Avril en beta test et en version définitive Cura 5.0 introduit le concept de largeur variable de l'extrusion .Jusqu'a la version 4.13 la largeur d'extrusion était fixe .Lors du slicing de la pièce (découpe en
couche en vue de l'impression) le logiciel lors du calcul des couches d'impression ajustait au mieux ,si la paroi était inférieure a une couche ou ses multiples l'impasse était faite provoquant des
problèmes dimensionnel (remarqué par certains) ou une absence de matière .je me suis retrouvé par exemple avec une absence de paroi sur de petits locotracteurs m'obligeant à sur-dimensionné ces zones lors du
dessin débouchant automatiquement sur des tailles non-conformes bien évident

Cet avancé ("la plus grande dans le monde de l'impression" dixit des internautes enthousiastes) permet une augmentation de l'ordre de 20% des détails et un gain en vitesse de l'ordre de 10 à 15 %
(pas besoin de passer et repasser les couches pour ajuster et obtenir la paroi)

Pour les Anglophones un lien avec animations expliquant en détails le principe de ce moteur d'impression

https://ultimaker.com/learn/ultimaker-cura-5-0-stable-release

Une vidéo YouTube (en Français) vers la chaine Polyfab3d qui reprend et commente le lien ci-dessus :maitre:

phpBB [video]
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar JJB » 05 09 2022 à 10:32

Merci JP effectivement, belle avancée. J'avais transmit un petit topo de CURA lorsqu'il est sorti, mais je ne sait plus sur quel fil je l'avais posté.... :F9

A c'est dur de vieillir #A8
J-J
Avatar de l’utilisateur
JJB

Messages: 1587
Enregistré le: 01 09 2014 à 22:18
Localisation: Fonsorbes, 31470 (Toulouse)

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 05 09 2022 à 11:11

Ok c'est bien gentil ce que tu racontes JP mais dans la réalité cela donne quoi ?

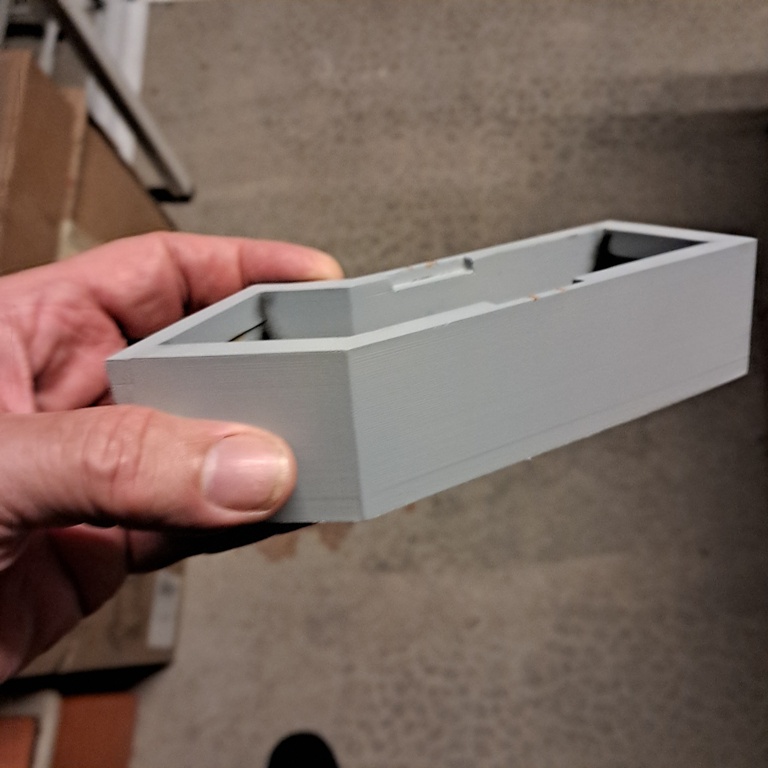

Je suis retourné a mes paramètres et la j'ai déjà commencé a imprimer de grosses pièces au 1/76 (Hoe) et là surprise !



Tout est nickel pas de stries ou de décalages sur l'axe Z les angles sont nets et l'angle de déviation particulièrement bien traité :B3

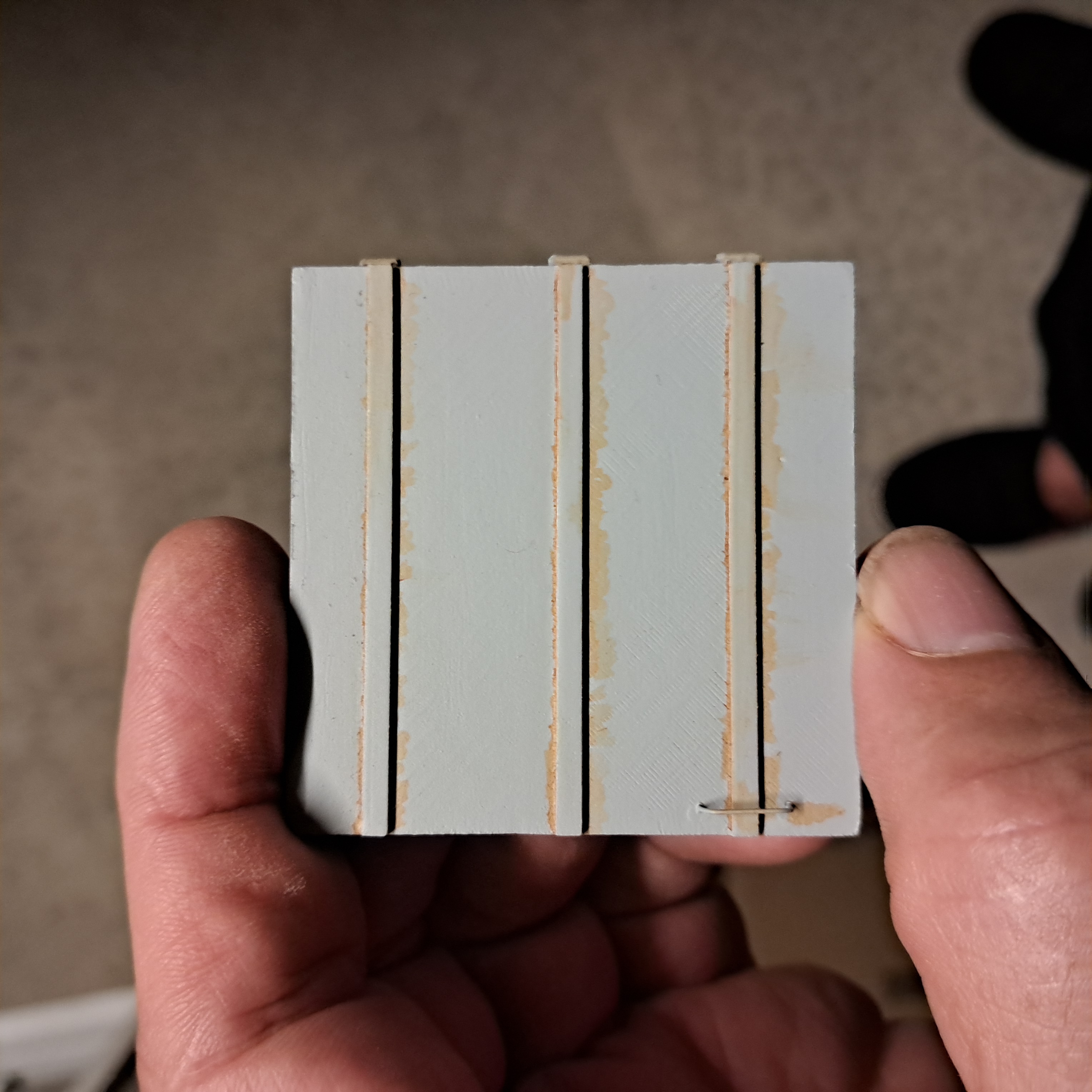

Toujours sans supports j'ai imprimé cette porte (sans la poignée bien sur) les renforts sont eux venus directement d'impression sur la porte ainsi que les gonds avec leur perçage !!! D9



Le tout imprimé sans radeau

Avec une température de plateau qui oscille entre 52 et 60° et de buse à 210°(invariable) et ca adhère sévère très loin des 70°vu dernièrement une température plateau max qui risque la déformation . :maitre:
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Marcel » 05 09 2022 à 14:52

Bonjour à tous ! :^)

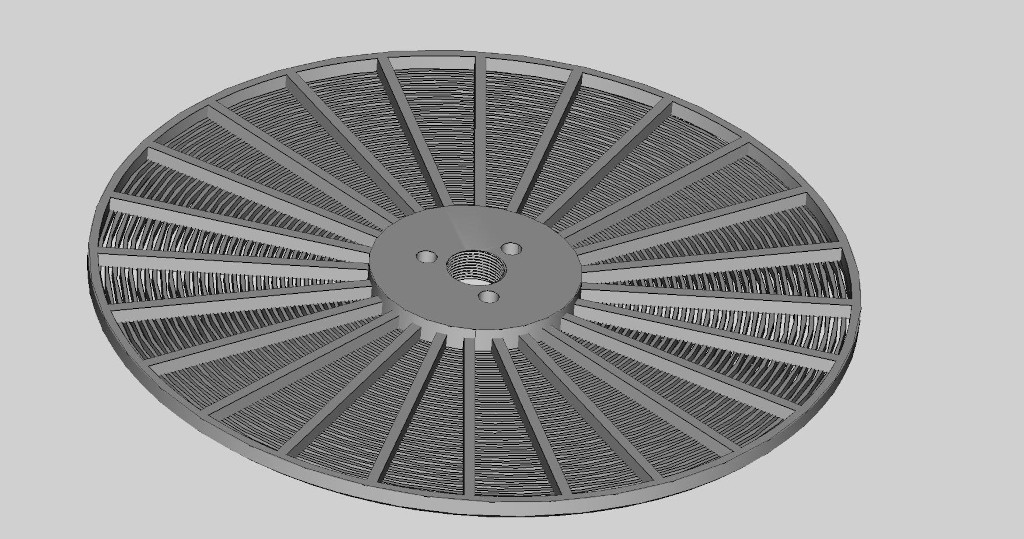

Au niveau gain de temps, j'ai fait le test sur cette pièce (non encore imprimée) :
une spirale de 290mm de diamètre (le maxi sur le plateau de la CR10S !)


Avec les mêmes réglages (qualité standard)
Cura-4.12.0 me donne 1 jour, 9h et 50 min
Cura-5.1.0 donne 1 jour, 6h et 58min

Un gain de trois heures !
MJModélisme
Le temps dégage le charme de choses qui n'en n'ont pas. C'est pourquoi le temps est poète. (V.Jankélévitch)
Avatar de l’utilisateur
Marcel

Messages: 2342
Enregistré le: 30 03 2009 à 21:46
Localisation: Quimper Bretagne

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 05 09 2022 à 16:56

#B6

Avant de continuer avec les petites pièce quelques mots de la version 5.1 de Cura apparue il y a 1 mois elle supporte l'utilisation du fil métallique ULTRAFUSE 316L BASF (1.75 MM 3KG)
Qui permet d'imprimer avec une imprimante 3D traditionnelle l'impression en deux étapes de pièces a fritter .le frittage permet chez un prestataire de porter par cuisson a haute température
de séparer le plastique du métal qui entre en fusion et devient homogène .Voila qui ouvre beaucoup de possibilités d'utilisation en mécanique ou re-fabrication
et répond accessoirement a la question de Steamy sur la résistance
de ces matériaux .

https://www.polyfab3d.fr/filament-3d/586--ultrafuse-316l-metal-basf-175mm-3-kg.html

phpBB [video]


phpBB [video]
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 07 09 2022 à 07:56

Après ces résultats encourageant qui ouvrent de nouvelles possibilités en affinant les paramètres (nombre de couches de départ, température de celles-ci etc etc)
Voila ce à quoi nous sommes arrivés avec Storm lors de notre brainstorming (apéro et piscine) :mdr2: cet été sur ma machine

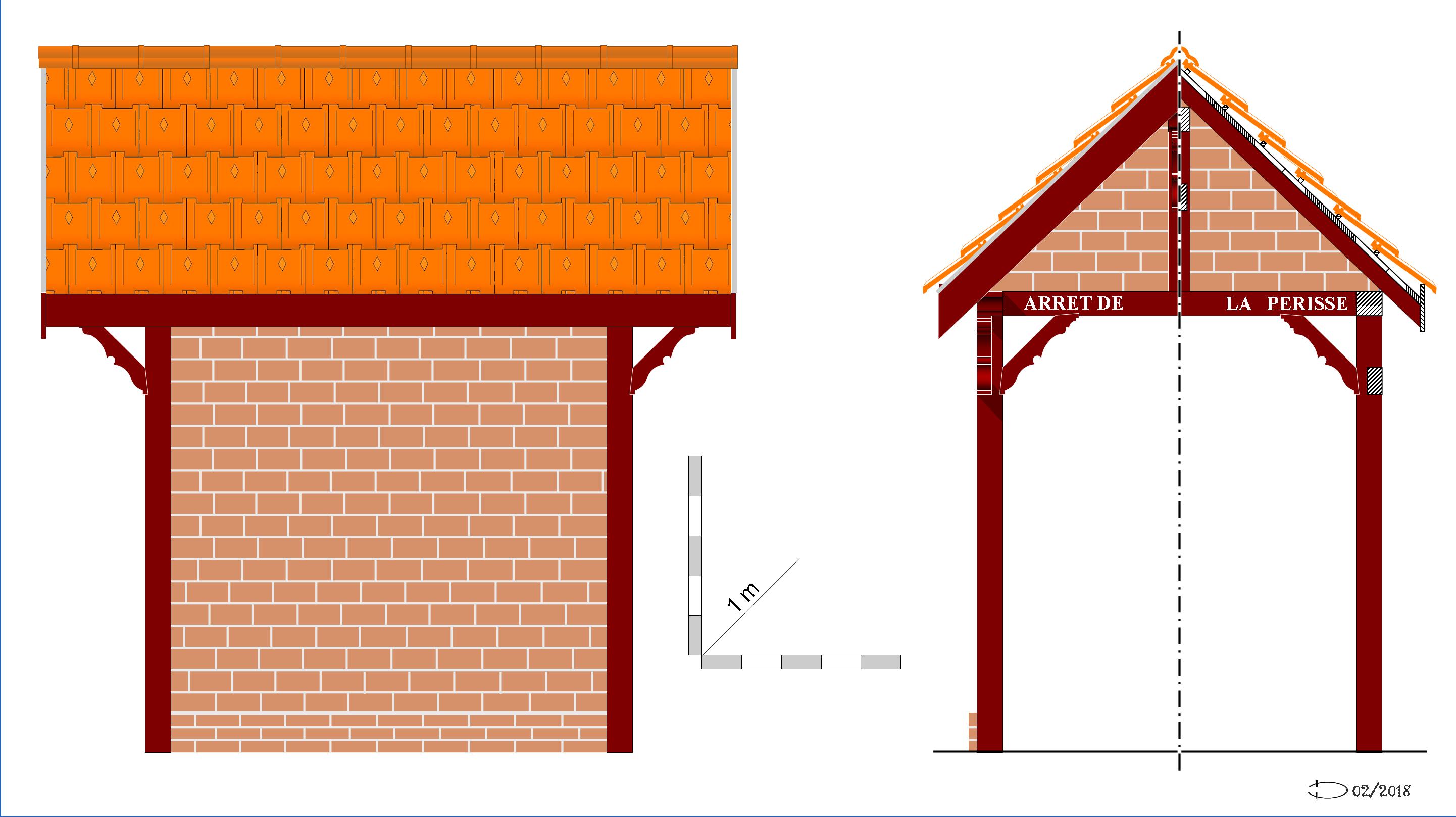

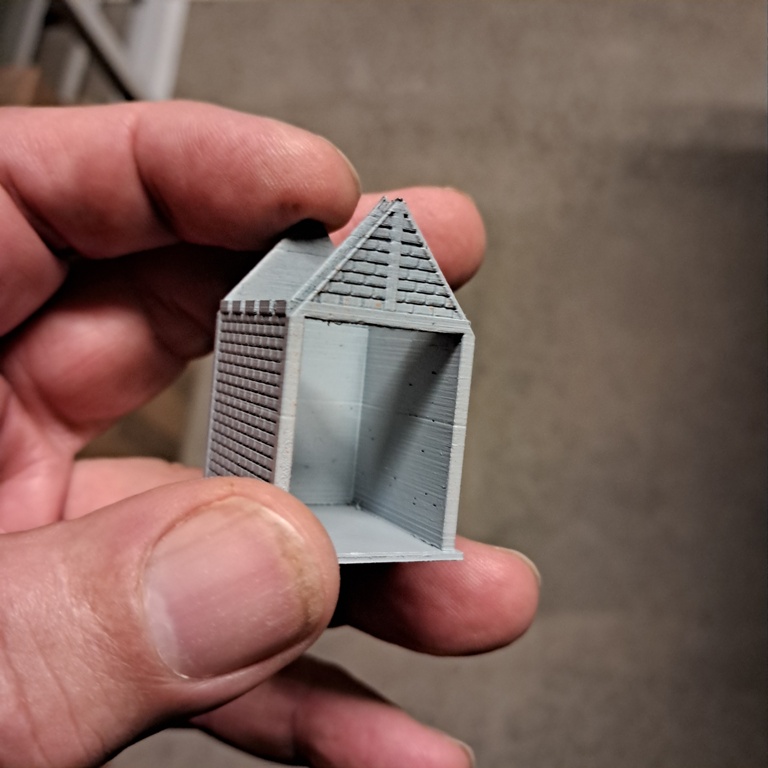

C'est le premier jet d'un proto de halte SE (située entre Dun sur Auron et Saint Germain des Bois)





Je n'est plus les cotes en tête les briques doivent 3mm sur 2

Bien malin celui qui pourra deviner si c'est de la résine ou de l'injction .Tout ceci rien qu'en remplaçant le moteur d'impression sans rien changer au Hardware.
Chapeau aux créateurs :maitre:

Bon je ne vous parle même pas du coût une bobine fait 330 m celle-ci pour 19.90€ chez Amazon il vous en faut 1.5 m faite le compte !!!!!! pour obtenir un bâtiment bien moins strié que chez Shapebidule :H2
Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar pelican » 07 09 2022 à 08:00

:ok
Il faut combien de temps pour imprimer ??? :D3
Pélican, Soixantologue (© by Pélican ..) Plus jamais de Hom

PME LE forum des voies Etroites et Métriques
petit train de la Scarpe
Avatar de l’utilisateur
pelican
Chuck Squad, chenapan

Messages: 46776
Enregistré le: 25 04 2006 à 07:19
Localisation: Thimeon

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Beyer-Garrat » 07 09 2022 à 08:23

1h45 de mémoire :B3

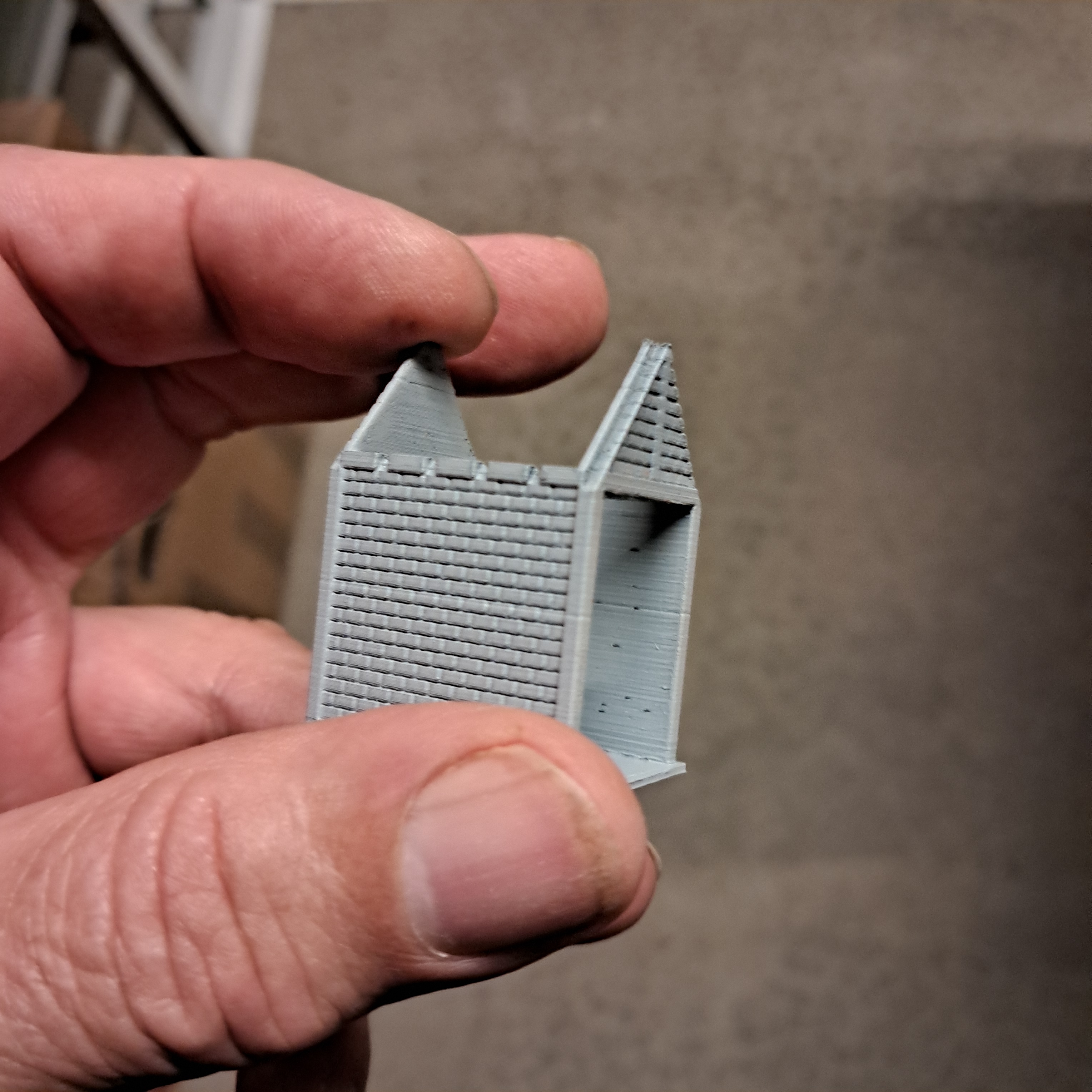

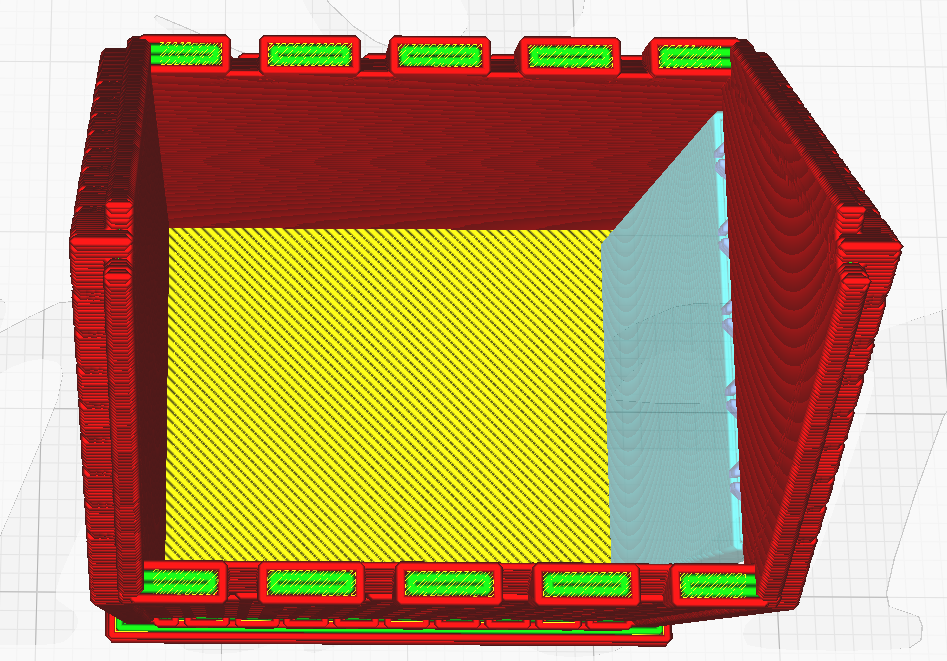

L'on voit bien ici l'optimisation des remplissage des briques et des murs par exemple sous Cura 5.0

Retrouvez mes montages passés ou futurs sur ma chaine Youtube :

https://www.youtube.com/channel/UCFlT8znNgdMVARcDg51y8Zg
Avatar de l’utilisateur
Beyer-Garrat
Laitons sont durs !

Messages: 22908
Enregistré le: 25 04 2006 à 07:22
Localisation: En transit we trust !

Re: Impression à fil (PLA) le renouveau avec Cura 5.0

Messagepar Patrick ze rabbit Deludin » 07 09 2022 à 10:25

:F5
Zoliii :rod_coeur .
Elle me rappelle kék'chose, ta petite halte.


:rod_siflet
Mais qu'est-ce que je fais sur un forum de train ?
