Montage Automotrice Purrey Vallée de Celles TdA (Hom et Hoe)

[YVES]

2 questions Beyer :
1) Que penses-tu de la possibilité d'utiliser un mini-chalumeau pour brasser le fil de 0.3 mm ? Un coup de chauffe, pchitt, c'est fixé...
2) Par exemple, pour fixer la caisse sur le châssis, que penses-tu de la technique qui consisterait, après avoir badigeonné la surface avec de l'eau à souder, d'y déposer des "micro-patons" de soudure, avant de passer directement un coup de fer bien chaud ?

[Storm]

Perso, je réserve le chalumeau (ou dromaludaire à 2 bosses) pour les pièces à forte inertie genre dômes ou cheminée en bronze. Le coup des copeaux de soudure, j’en ai entendu parler.... oui bon....

[Beyer-Garrat]

Pour le chalumeau tout a fait a réserver aux empilements de pièces, trop puissant pour braser ici un simple jonc de 0.3.
Pour la soudure j'utilise de la pâte a souder (comme indiqué plus haut) "Pate Etain" qui est la soudure ! tout bêtement C'est ce qu'on utilise pour souder les boîtiers SMD sur un CI.
En fait de l'étain a l'état visqueux on enduit et on chauffe

[JJB]

Et en plus il y a le décapant, c'est aussi ce que j'utilise pour les soudures fines. Sinon une goute de soudure sur le fer, un petit coup de pinceau avec du Décapant AMF87 sur la zone à souder, et ça file tout seul!

[Beyer-Garrat]

Oui et non Jean Jacques jusqu’à présent tu as totalement raison ,c'est ce que j'utilisais aussi
La précision de la 3D allié a la qualité de flashage amené par Excella, surtout pour de petites échelles ,m'ont amener a reconsidérer mes choix

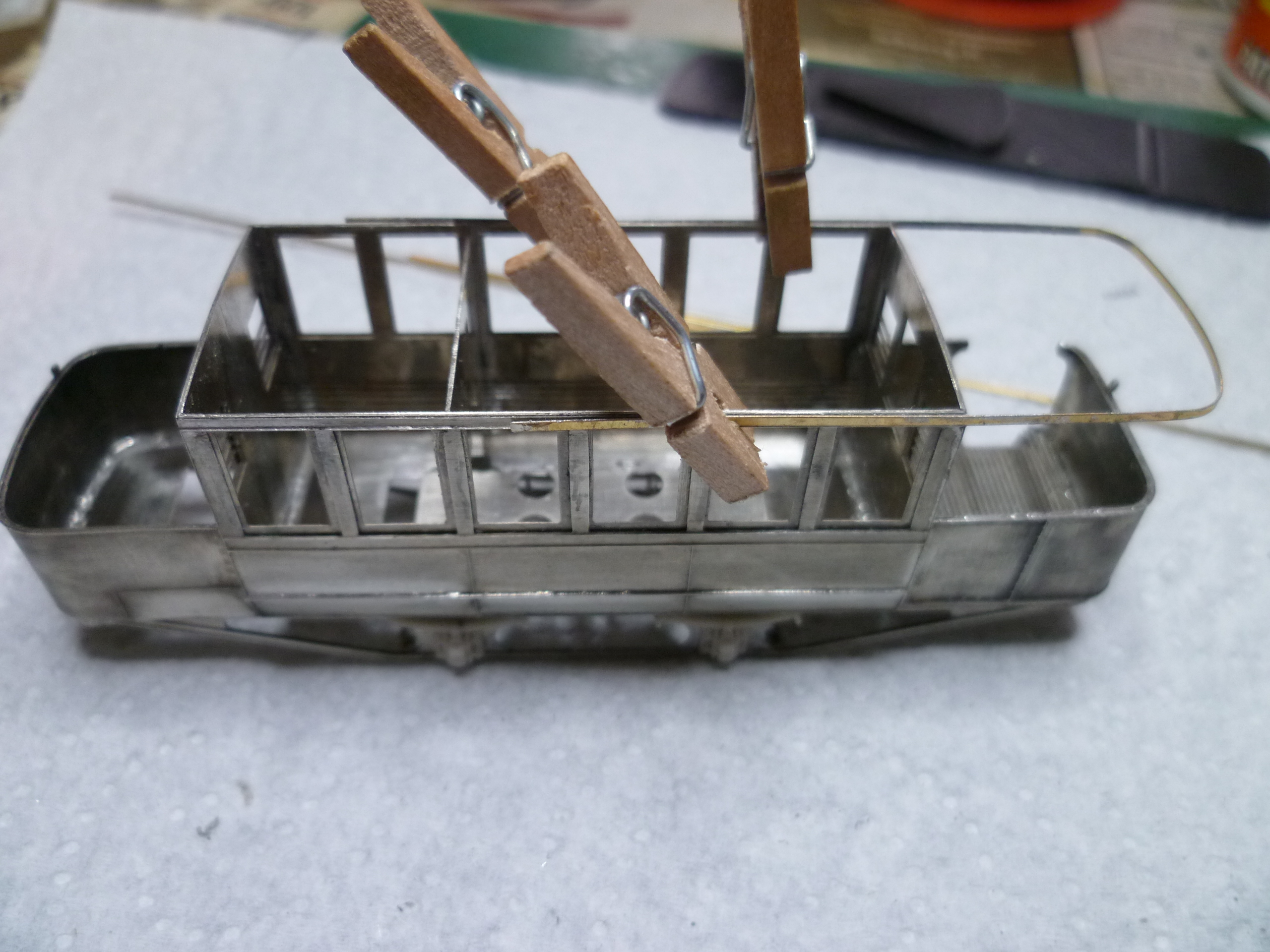

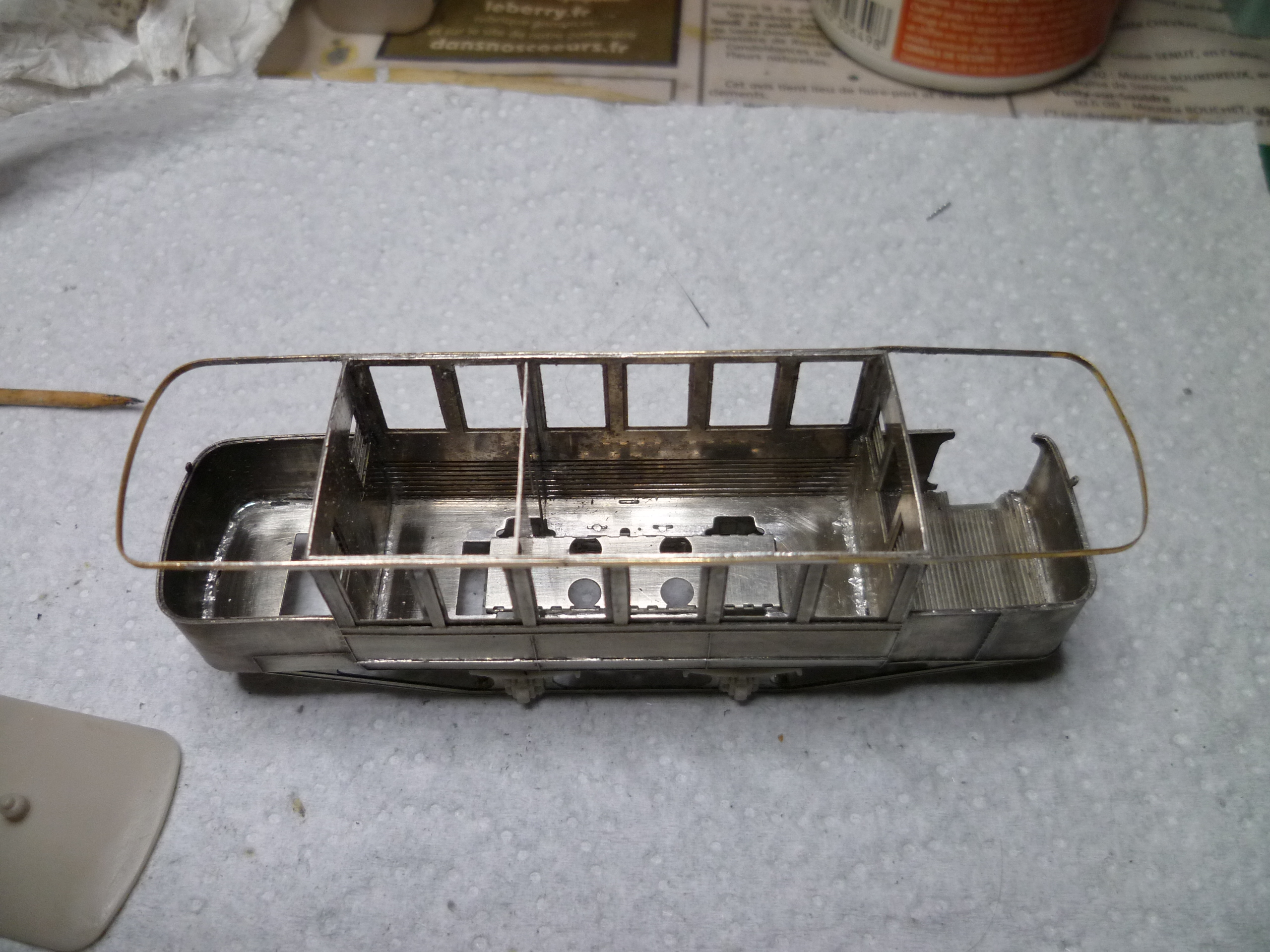

Sur une caisse comme celle de la Purrey l'utilisation de pièces brasées ensemble ,de couvre joint ou de bandes de rives de moins de 0.2 voire de jonc
ne tolèrent aucune sur-épaisseur,si je faisait un parallèle ce serait comme la cyano face a l'araldite.Moins costaud mais invisible enfin presque
Le caillebotti ,les rambardes des loges avec la viscosité de la paté et son bas point de fusion
sont parfaitement lisser après brasage même pas besoin de nettoyer le flux ou les sur-épaisseurs

Une photo permet de voir les qualités d'ajustements de ces kits "modernes" l'on est a des années lumières du métal blanc et des kits laiton "ancestraux" que nous avons tous montés

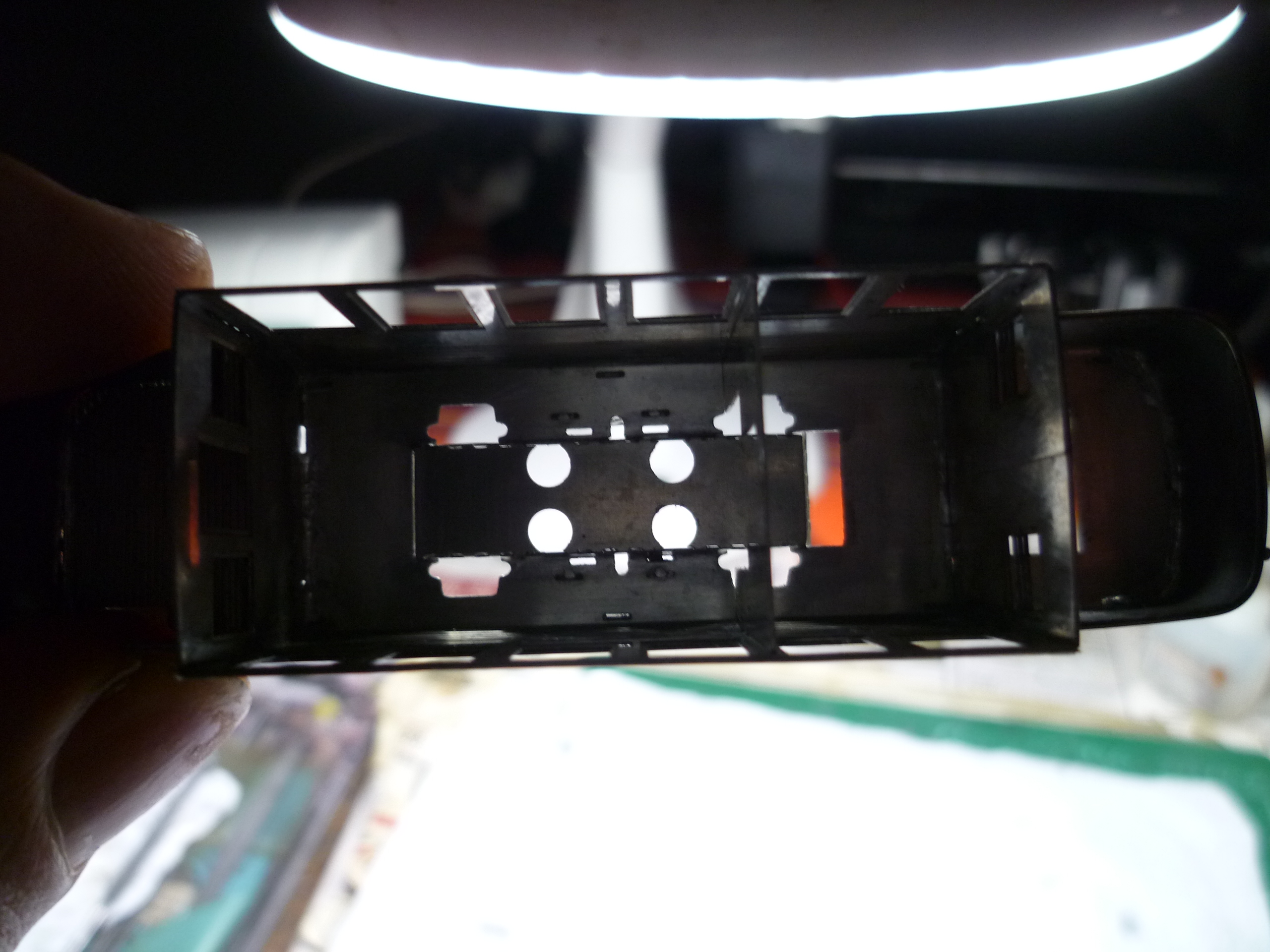

Sur cette vue ,volontairement à contre-jour seul les bouts de caisse sont soudés les cotés de caisse s'ajustant parfaitement sans soudure

A suivre......

[3DMetrique]

Effectivement, la qualité de la métrologie des machines de flashage est de l'ordre du 1/100ème, par exemple pour qu'une patte rentre sans problème dans une fente rectangulaire je décale la périphérie de 0.035 mm (35 microns).
La fabrication est entièrement numérisée, le flashage des deux faces est simultané, pas de film intermédiaire dont les dimensions variaient avec l'hygrométrie.

[Beyer-Garrat]

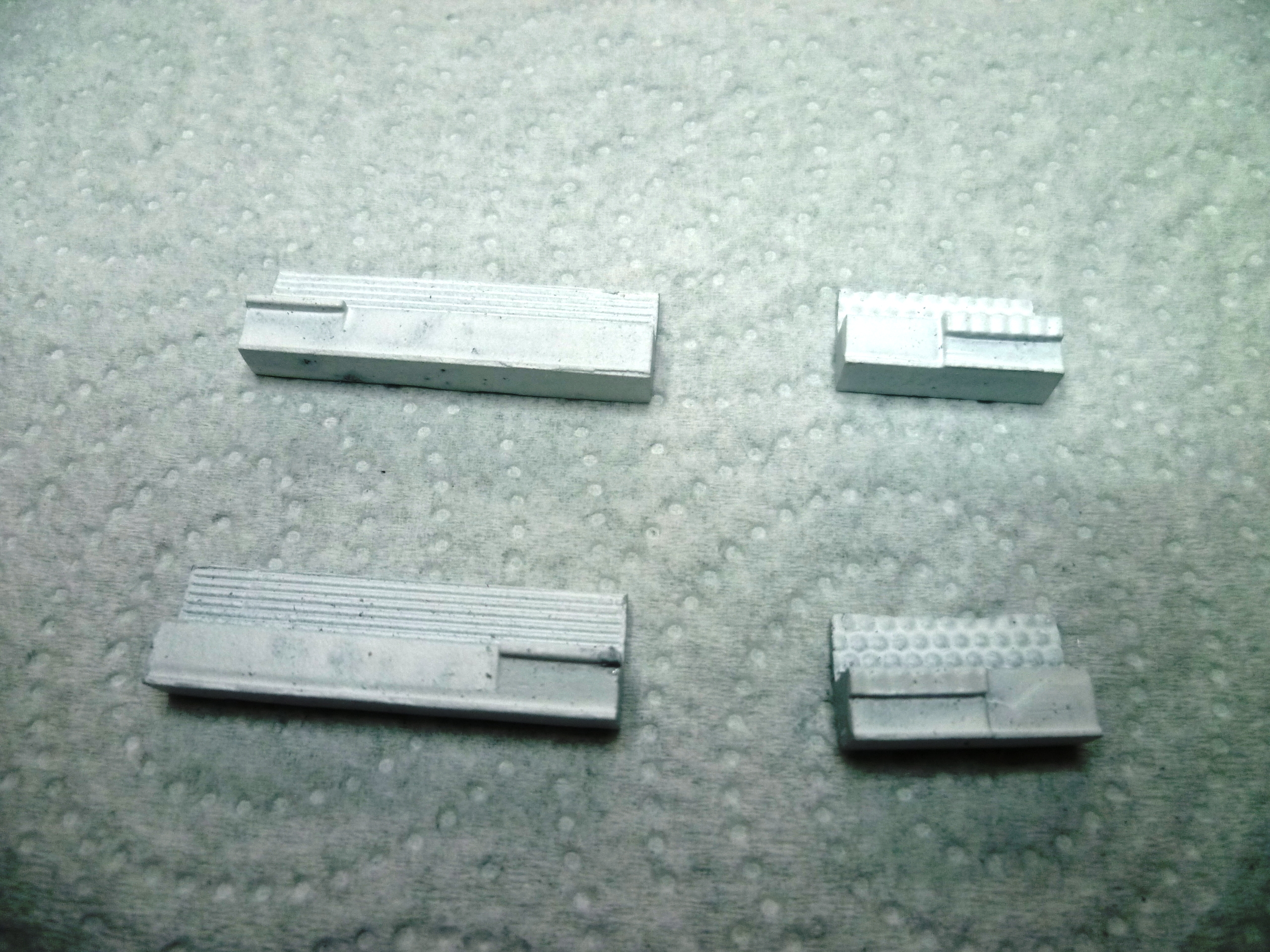

Deux sorte de banquettes (bois et velours) en métal blanc elles constituent le lest attention au sens de montage droite/gauche (encoches)

Sur la photo deux sont peintes avec le primer Tamya et deux avec le primer Motip blanc même couleur ,même finesse ,même odeur , même pouvoir couvrant
Autour de 12€ chacune hors livraison sauf que l'une fait l'une fait 500 ml et l'autre 180 ml mon choix est déjà fait

https://www.amazon.fr/dp/B00IAZCVCC/ref=olp_product_details?_encoding=UTF8&me=&qid=1602084071&sr=8-3

A suivre......

[Beyer-Garrat]

Passons à la toiture le point le plus délicat de ce montage

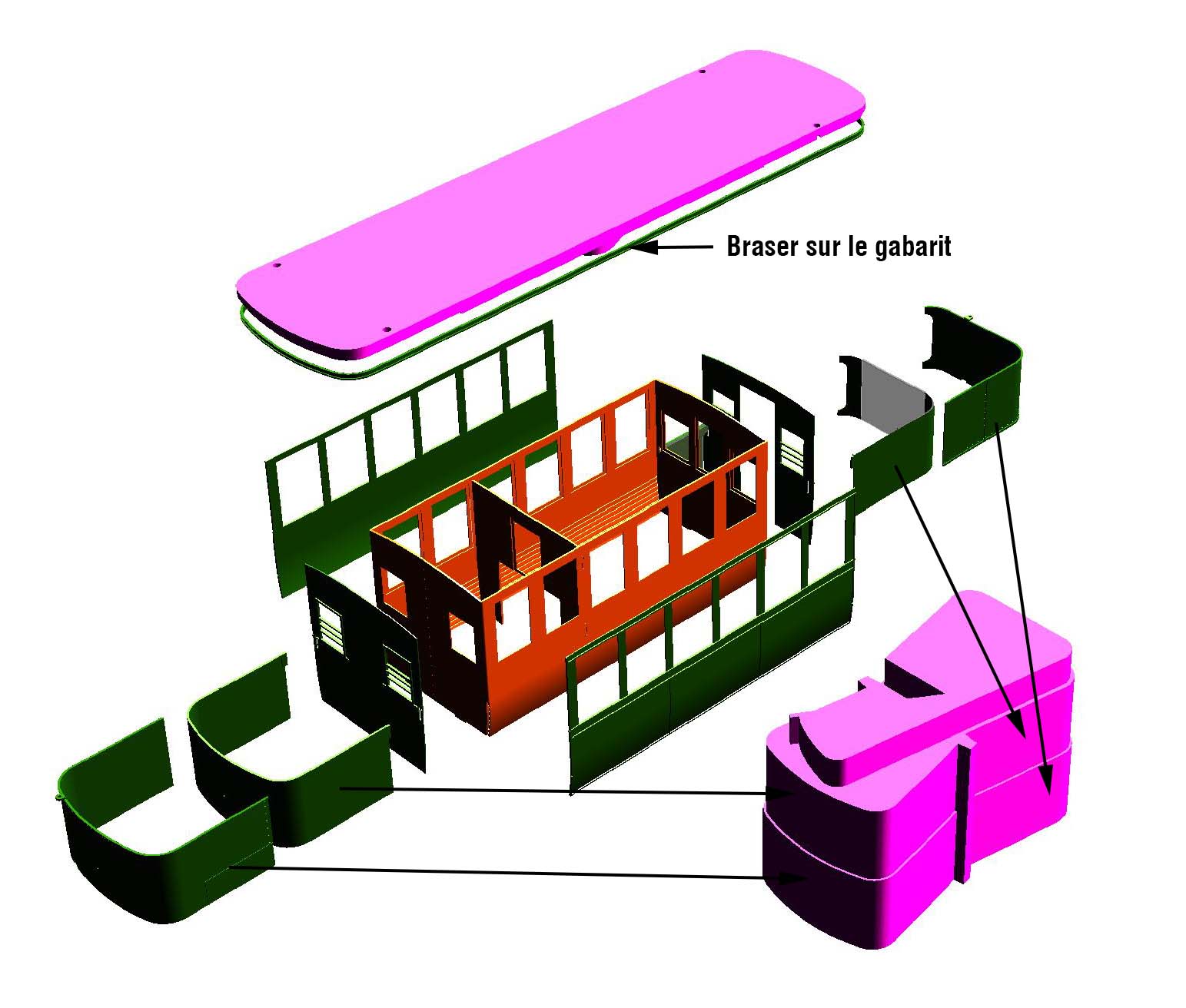

TdA fournit une pièce spécifique réaliser en 3D pour la mise en forme des rebords de toiture en arcap celle-ci étant en résine elle ne supporterait pas la soudure et pourrait se casser

Bonne idée si ce n'est que j'aurais préferré une gorge sur le pourtour plutôt qu'une encoche sur le pourtour avec deux trous tangentiels permettant de braser les deux demi-pièces

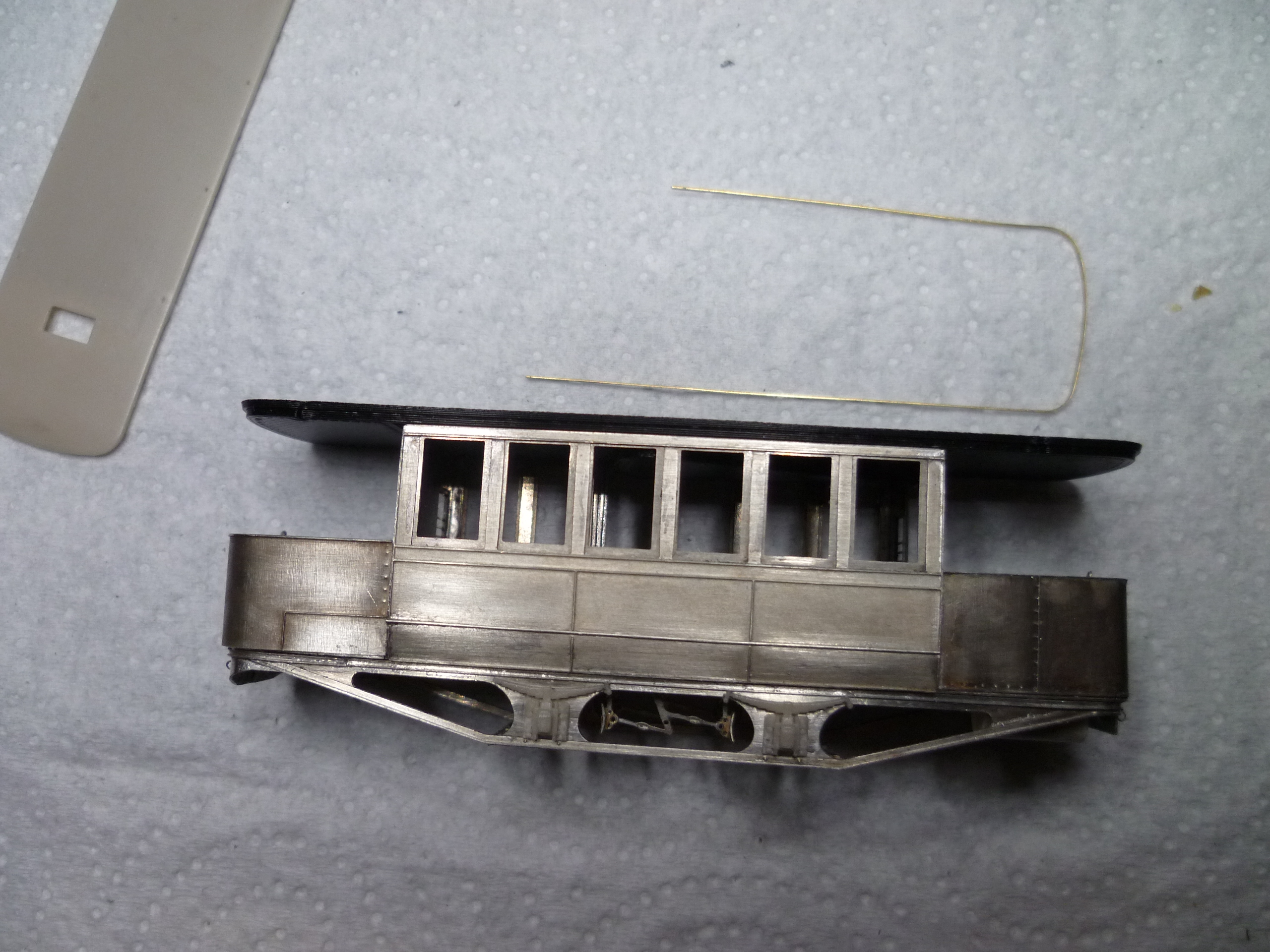

Suite a une coupe un peu rapide j'ai décider de refaire l'ensemble de la bordure en laiton plus rigide et de plus grande longueur me permettant de choisir mes coupes .

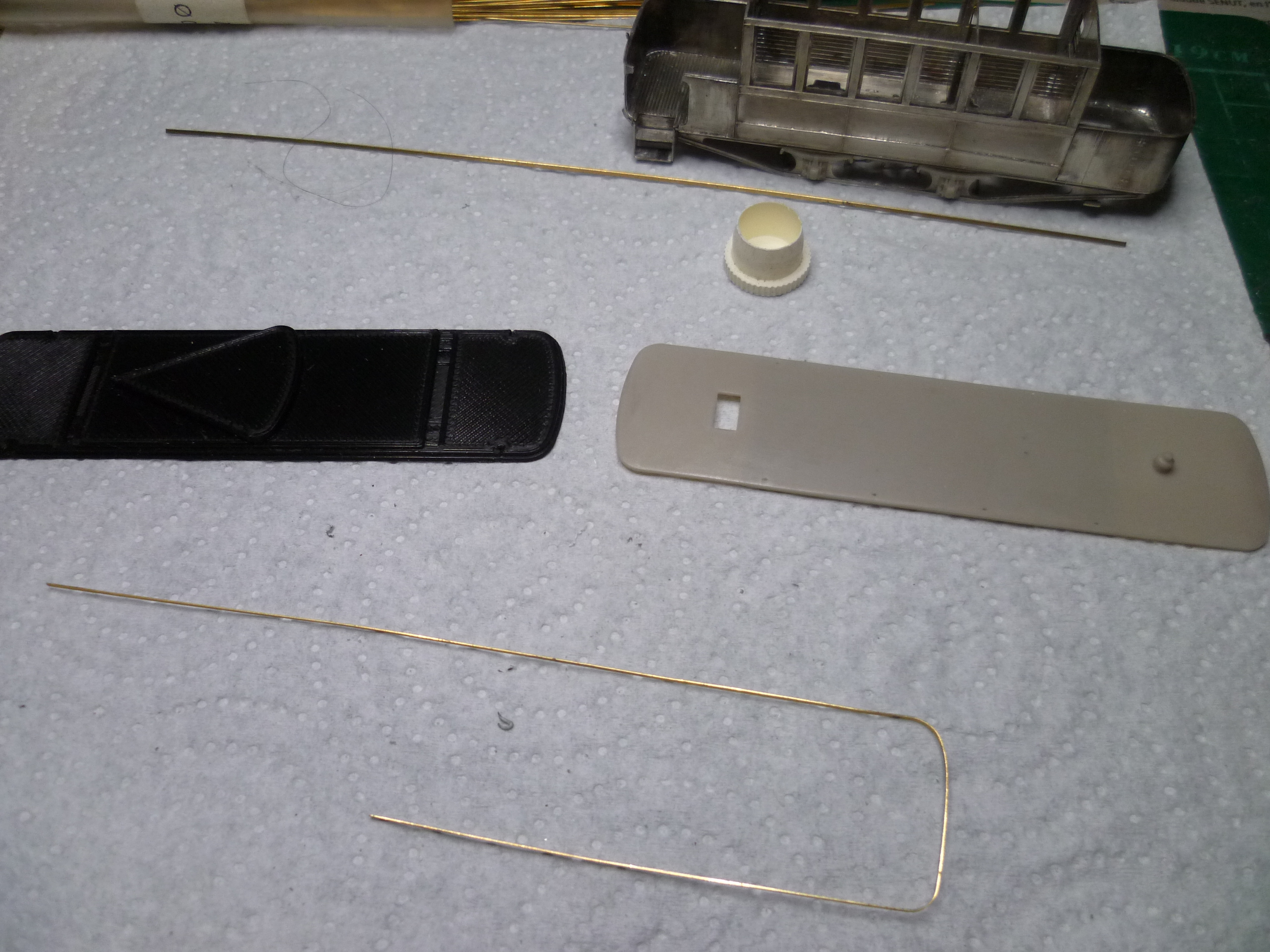

Voici les deux pièces le cône visible en sur-épaisseur sur la pièce en PLA permet la mise en forme des angles et le pré-positionnement des mains montoirs sur lesquels je reviendrai plus tard

Les coupes sont réaliées en quinconce, la pièce est maintenue par des pinces après étamage

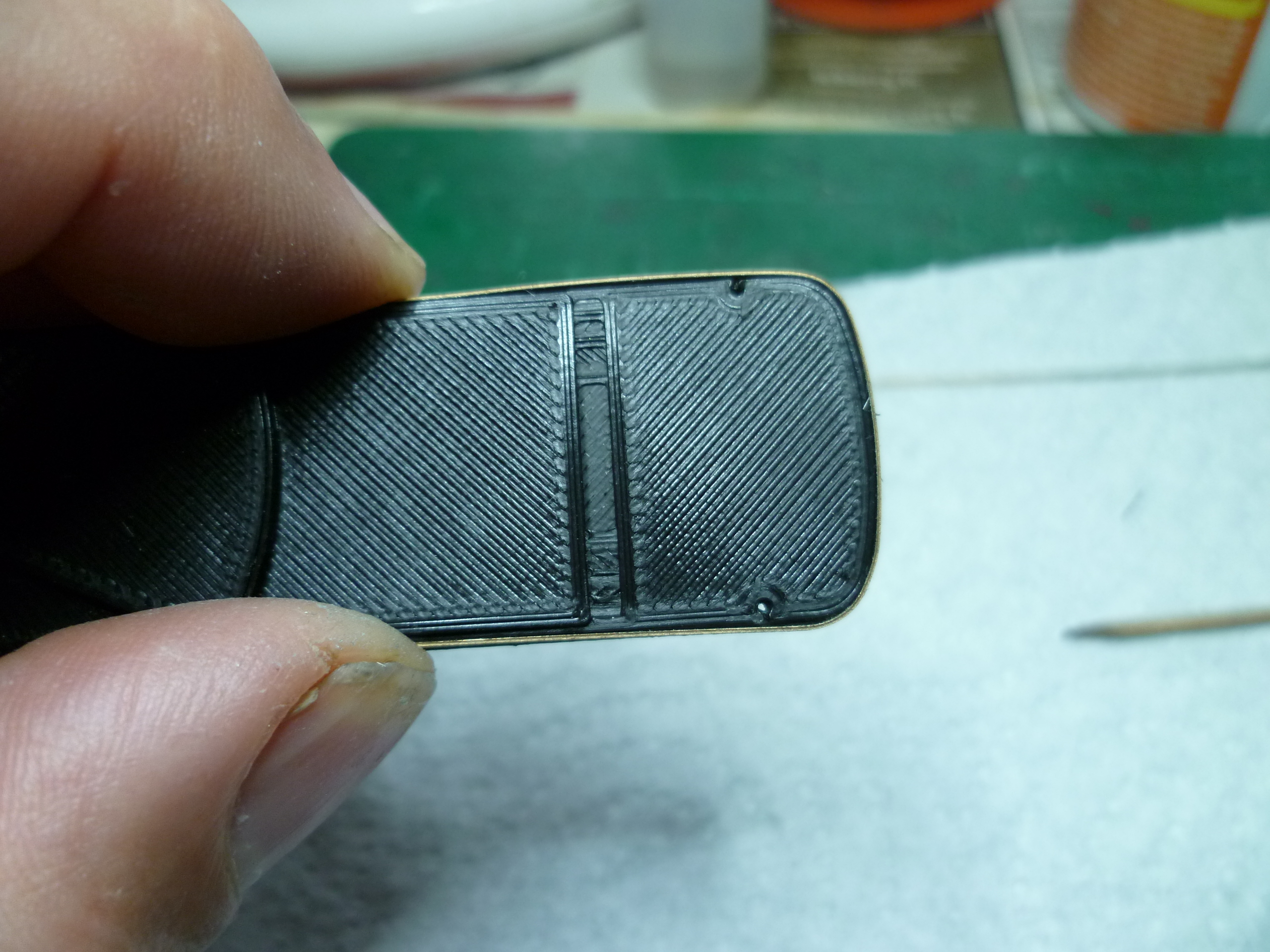

Gros plan après formage du rebord

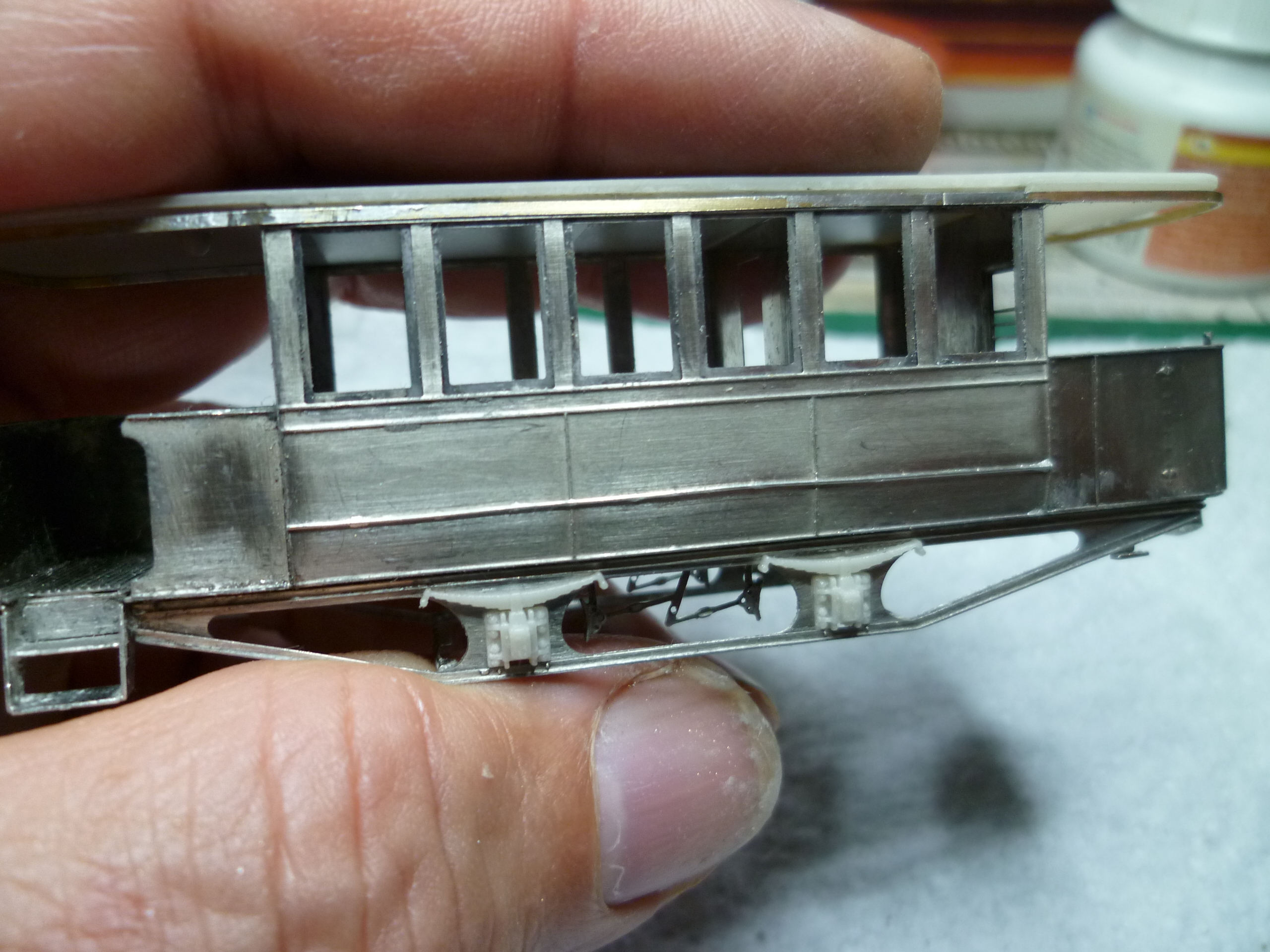

Et hop terminé

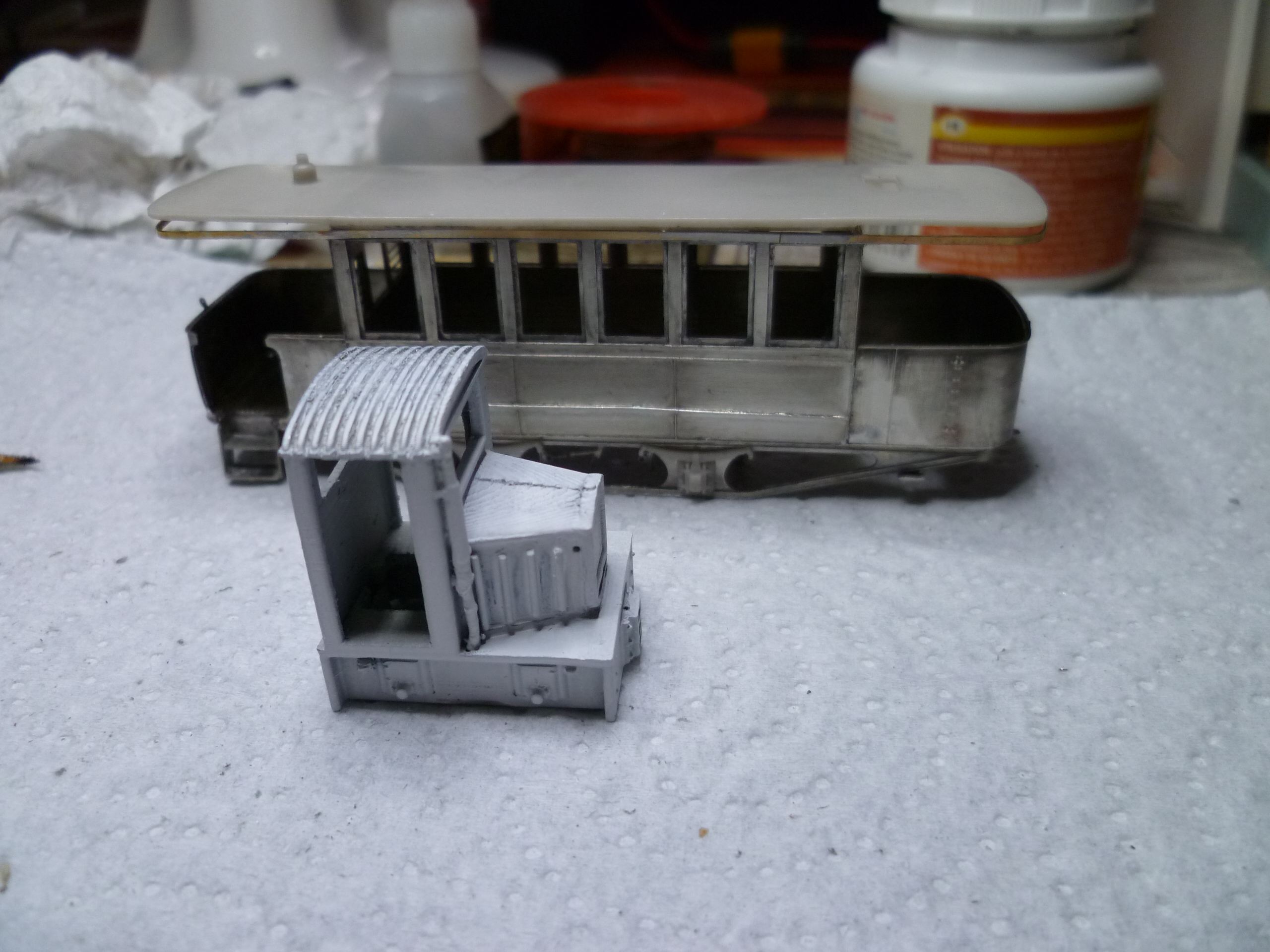

la toiture sera collée après peinture de même que les rebords pour une finition parfaite

Tiens une puce !!!!!! saloperie de bestioles

A suivre.........

[YVES]

Les rebords de toiture en arcap servent-ils à "clipser" la toiture ?

[Beyer-Garrat]

Dans une certaine mesure je pense que tu as raison Yves, enchâssé serait le terme le plus exact, je devrais remonter la bande légèrement pour que le toit s'insère en dedans

[pelican]

Joli, la ptite puce en 3 D

[Beyer-Garrat]

Elles sont envahissantes

[jean-pierre]

C'est déjà un magnifique travail.

[Beyer-Garrat]

@Storm

Pascal voici le lien pour l'enduit en bombe Motip https://www.amazon.fr/Motip-04062-Couche-dappr%C3%AAt-anti-rouille/dp/B00DQCNG6Y

Que je conseille fortement que vous utilisiez les m....de Shapemachin chose ou une impression à fil, lissage parfait et n'empâte pas les détails .

[Zébu]

Bernard, tu t'es paumé. Tu as cliqué sur rapport au lien de citer.
Pour le Motip, c'est bien ce que m'avait conseillé un ami aujourd'hui décédé. Je lui avais acheté des caisses en 3D et c'était le meilleur primer sur ces satanés bidules de S.........
On en trouve dans les bricos pour les autos.
