Montage Automotrice Purrey Vallée de Celles TdA (Hom et Hoe)

[mlm]

! Bravo au concepteur !
! Bravo au monteur !
La description du montage est claire et policée sans bordées de noms d'oiseaux.... Le monteur fait preuve d'un calme olympien ...

[Beyer-Garrat]

Merci Michel Je m'étonne moi-même avec Cyril un peu de complexité maiset la 3D ça tombe juste on est très loin des anciens kits en laiton

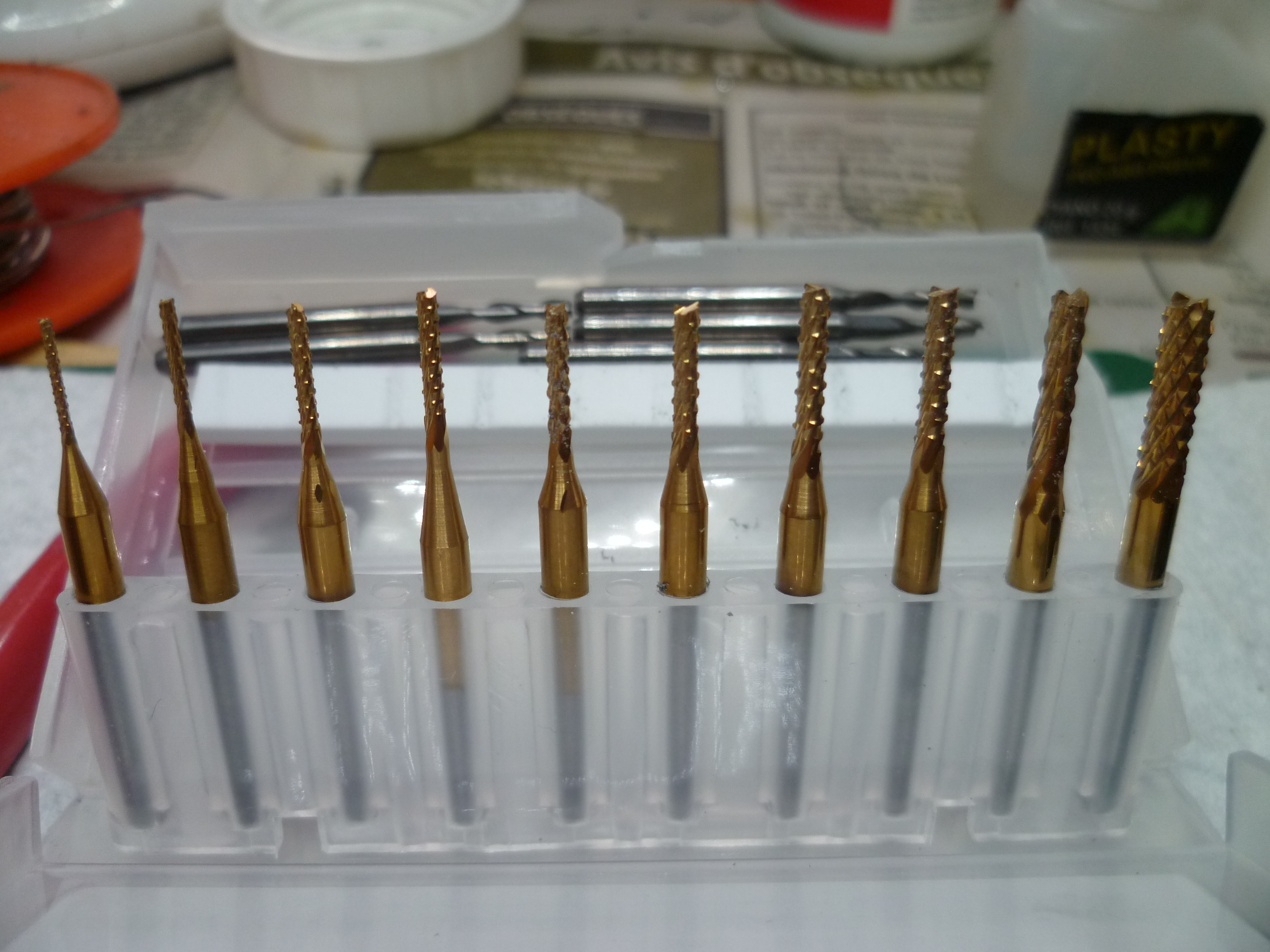

Petite parenthèse, puisque je viens de les utiliser, je me suis offert un jeu de fraise CNC (quelques z'euros sur Aliexpress) bien pratique pour dégager ou agrandir un trou sans casser le forêt
ou la lime de Genève.

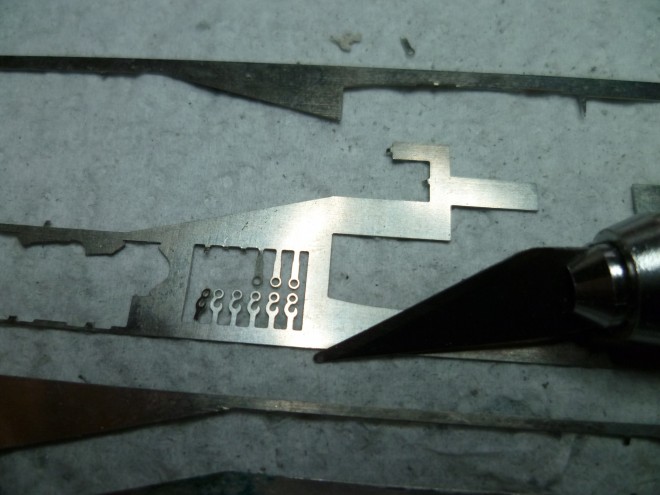

Avant de coller les pièces en résine sur le châssis montage des minuscules fixations des chaines d'attelage (la pointe de l'Xacto donne la taille)

Après avoir tour a tour insulter virtuellement Cyril ou traiter de suppôt de Satan vu la taille des engins et leur incroyable facilité a disparaître j'ai enfin trouver une solution toute bête

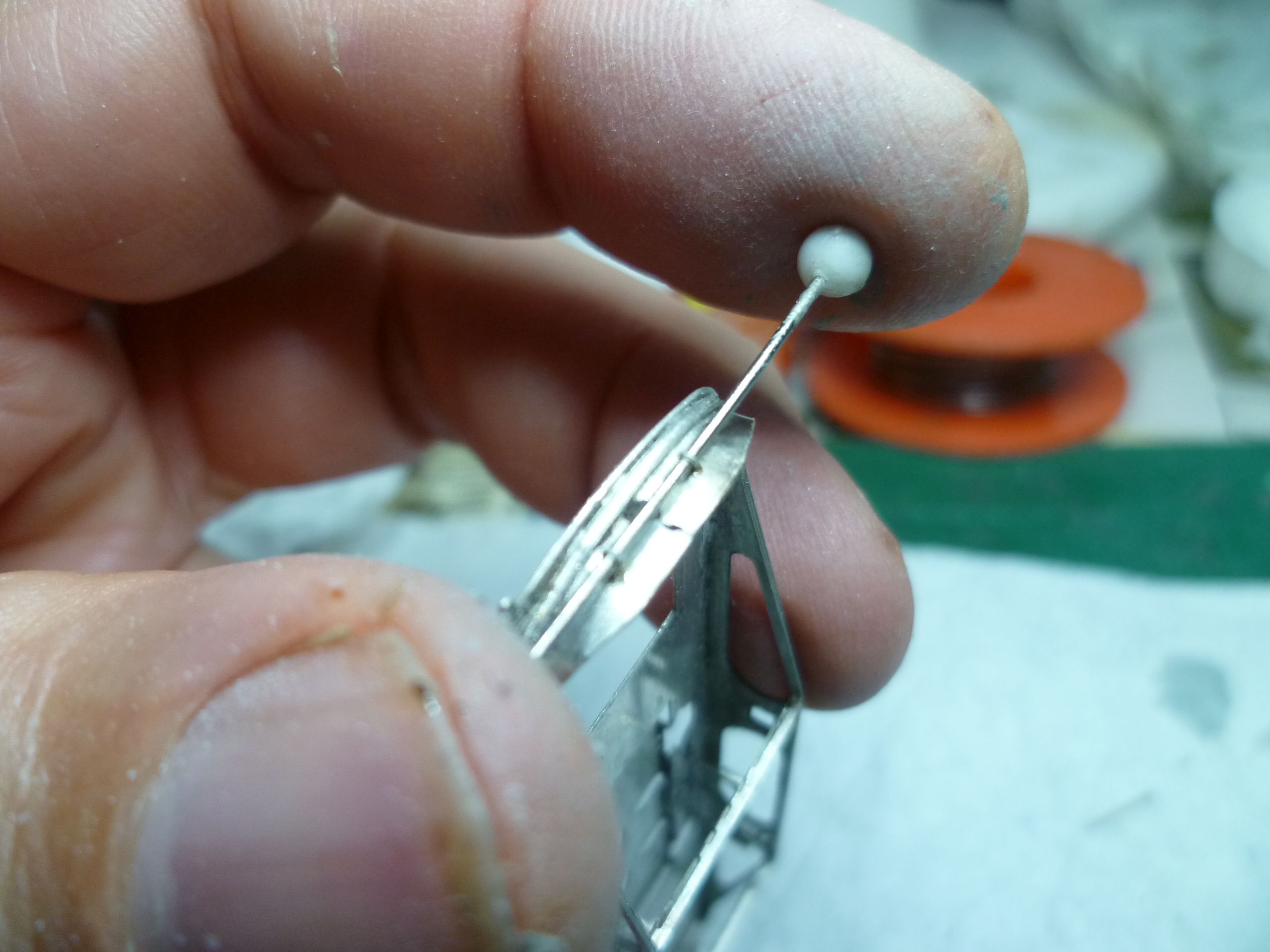

une simple épingle de couturière découverte lors de la monté d'un éternuement ou il m'a fallu arrimer pronto le zigouigoui avec le premier objet qui m'est tomber sous la main (elle me sert en fait a déposer une goutte
de cyano lors des collages)

du même diamètre que ces attaches la pose est devenu un jeu d'enfant après avoir déposé de la patte a souder les deux attaches sont enfilés sur l'épingle et amener en position.L'épingle permet le maintient
et surtout le positionnement vertical et à l'identique du châssis il ne reste plus qu'a chauffer délicatement

A suivre........

[JJB]

"Jeu de fraises CNC (quelques z'euros sur Aliexpress)"
C'est effectivement un très bon investissement, je les utilises depuis 2 ans sur ma fraiseuse CNC, ça fait un boulot d'enfer, et 10 pour même pas le prix d'une.....
(elle me sert en fait a déposer une goutte de cyano lors des collages)
Tu ne t'est pas encore fait l'outils Magic recommandé par Cyril? L'aiguille de couturière avec l'extrémité du "Chas" coupée pour faire une petite fourche, fixée à l'extrémité d'un petit manche en bois, je ne me sert plus que de ça! Pour la cyano, mais pour les autres colles aussi!
Bon courage
J-J

[Patrice Roussiale]

Quand je vous dits que l'on va être obligé d'ouvrir un fil "couture"...
Géniale vos idées
La suite, et ben ... on attends sagement mais néanmoins avec grand impatiente
Merci pour vos partages.

Cordialement.

[mlm]

Génial ton truc

L'outil sera-t-il fourni dans le kit
Et avec Cyril, il est capable, dans ce cas, de prévoir un logement dans le bidule qui sert de gabarit tout simplement pour ne pas se piquer les doigts en procédant au conditionnement des kit

[Beyer-Garrat]

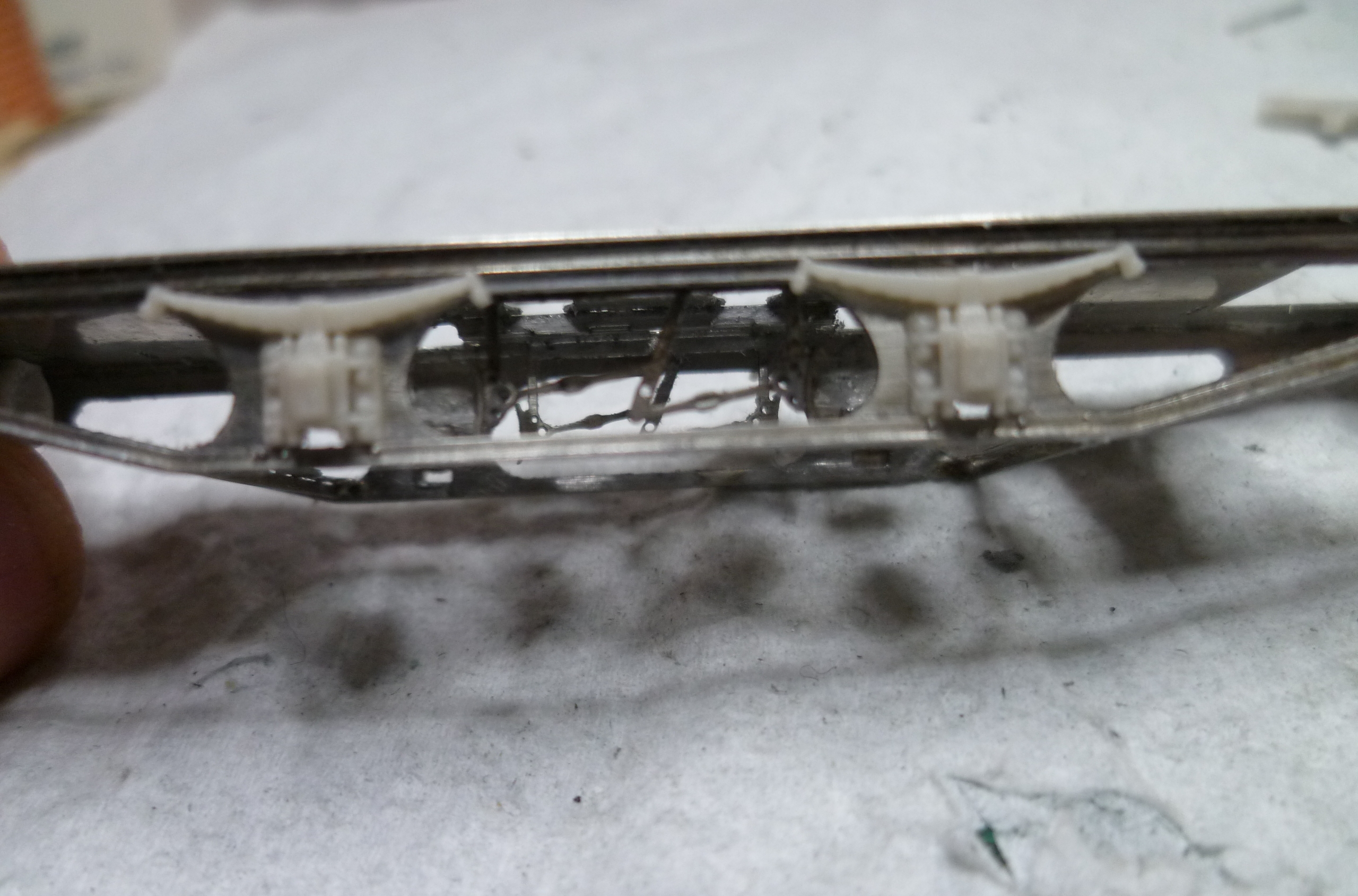

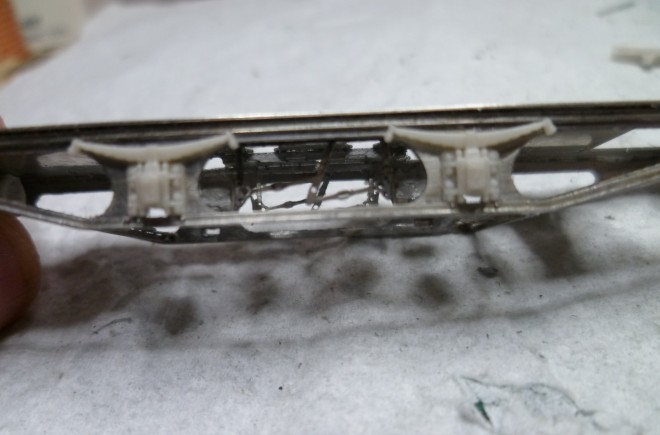

collage des éléments en résine réservoir et suspension

il se place sans problème grace a un pion de centrage les deux bras de la suspension venant en appui sur la rive supérieure la pièce tiens toute seule ce qui permet de la coller par l'arrière
la capillarité faisant le reste

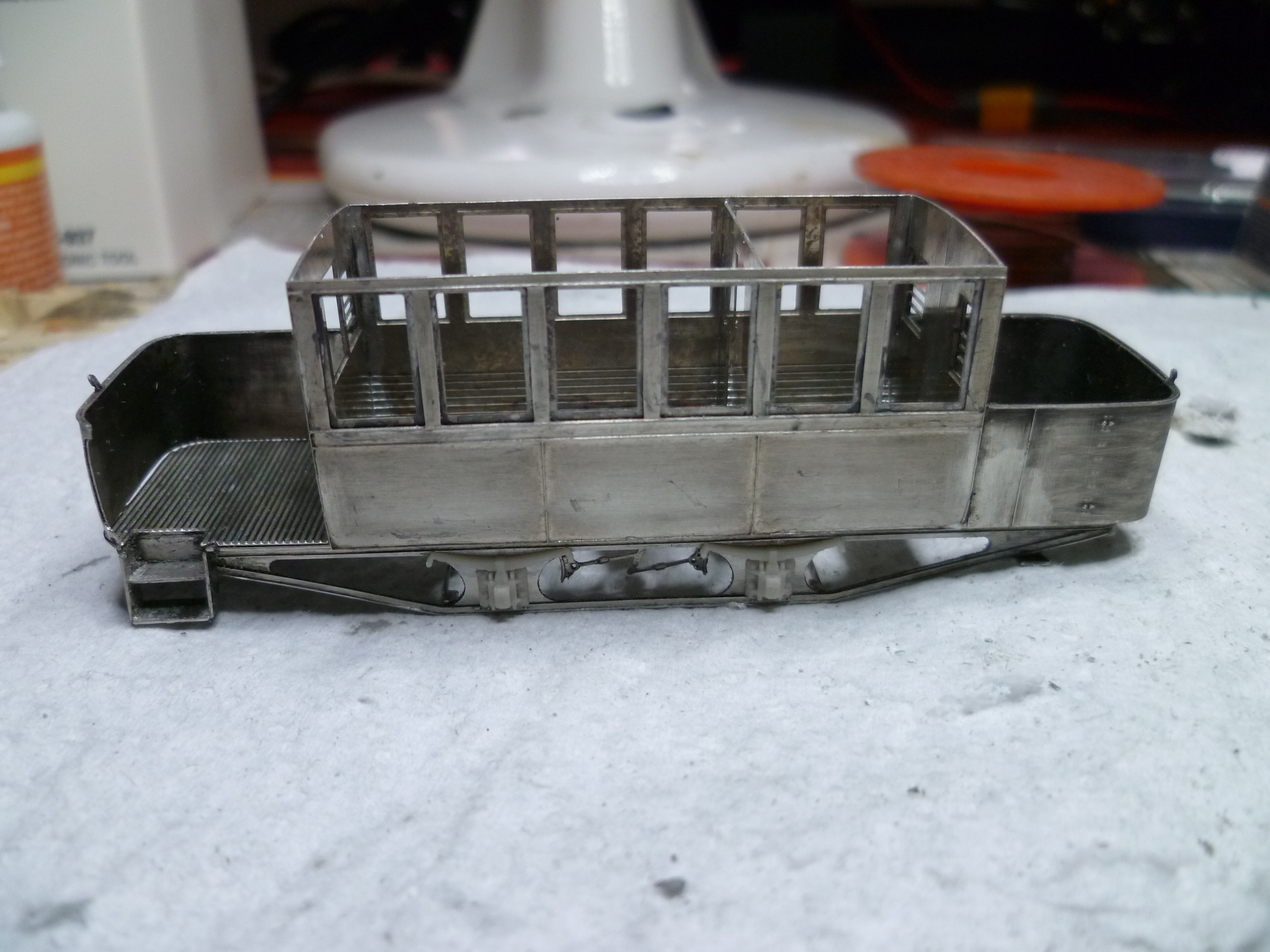

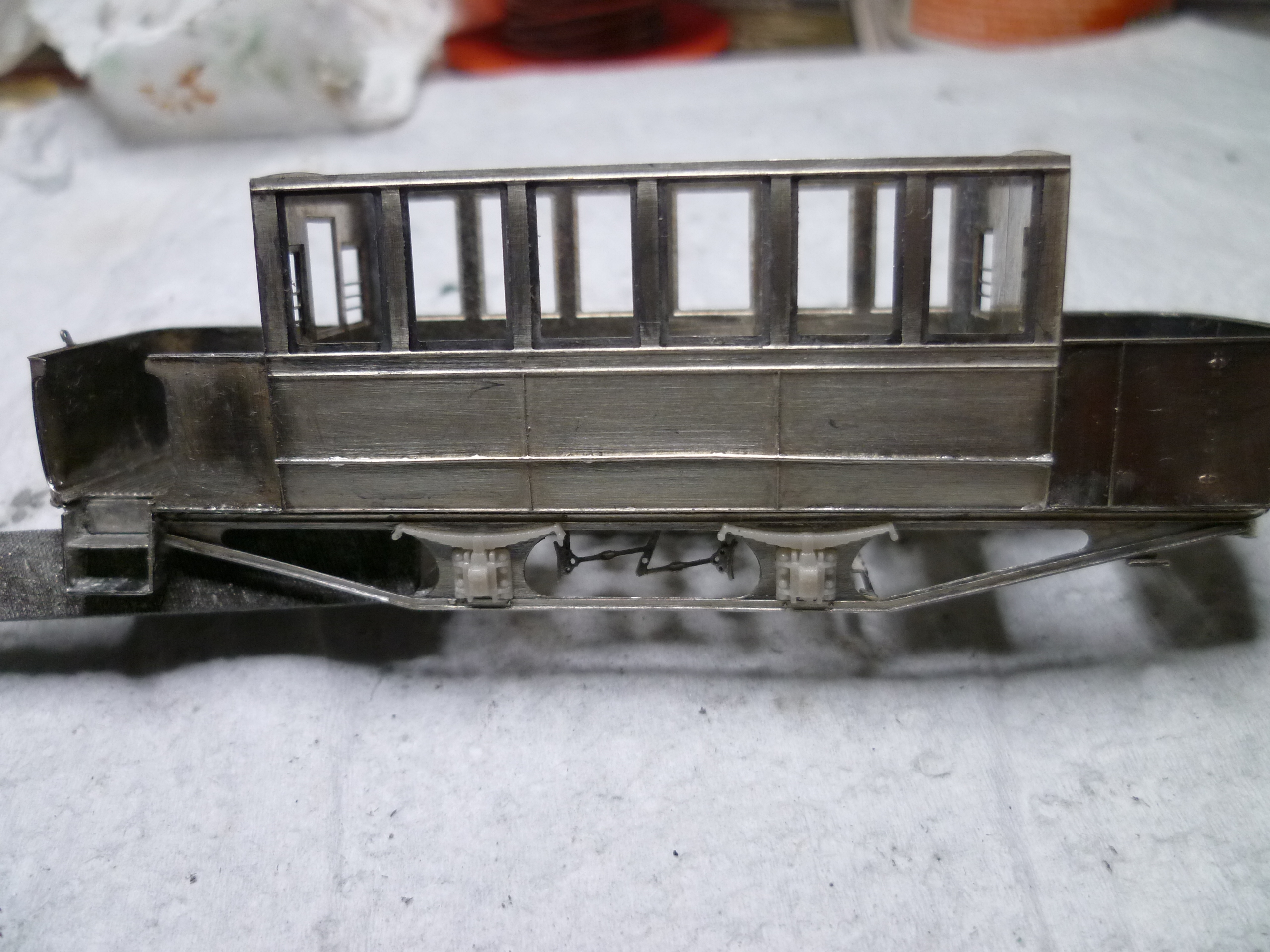

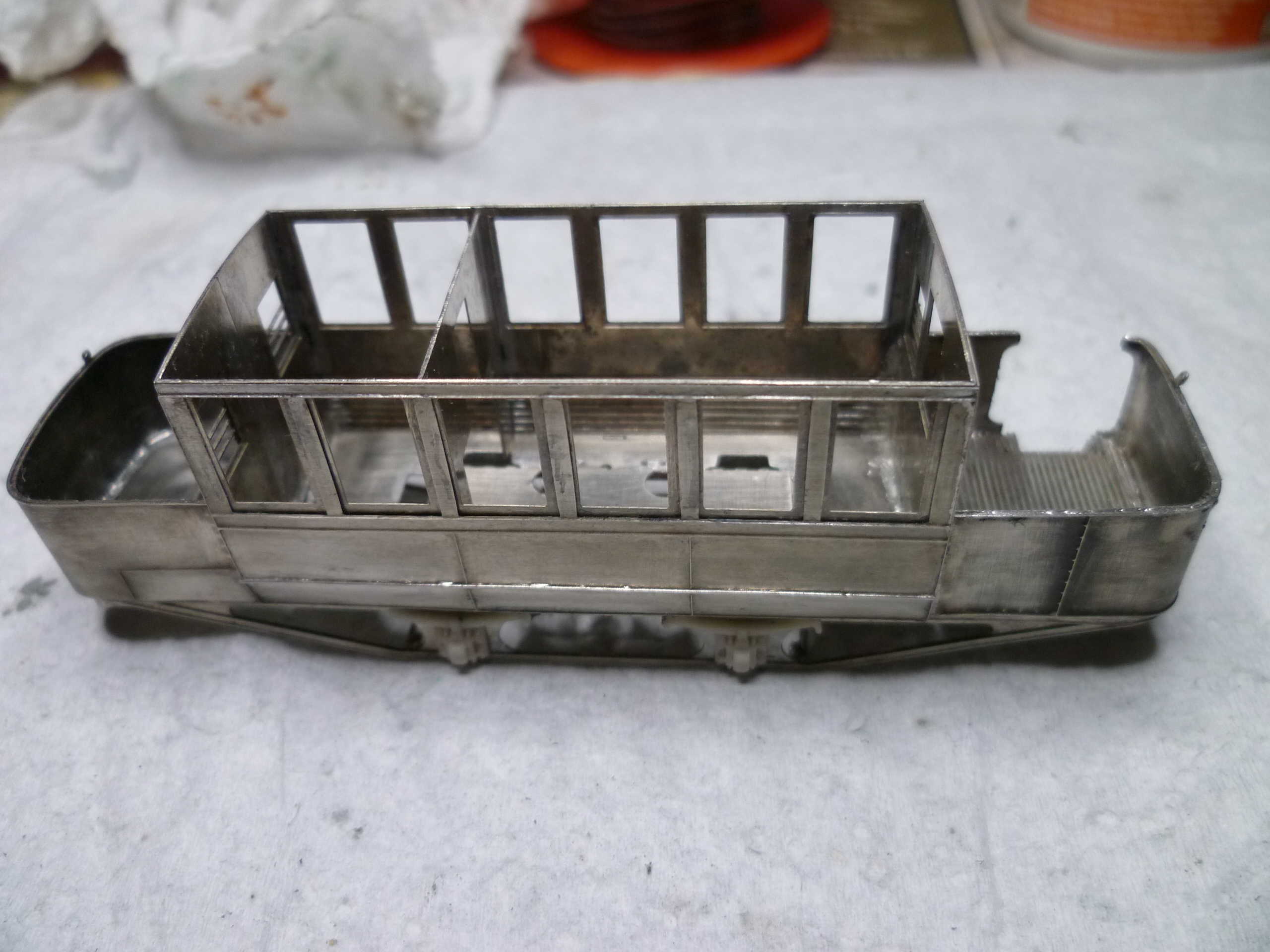

essai de positionnement de la caisse sur le châssis l'ensemble donne vraiment très bien

A suivre........

[mlm]

Tu n'aurais pas oublié un bout de la plateforme ... de gauche

[Beyer-Garrat]

Elle sera brasé au dernier moment difficile de la positionner correctement tant que la caisse n'est pas fixé au châssis

[mlm]

D'accord... vous faites un sacré tandem Cyril et toi.

[3DMetrique]

Ne pas oublier le jonc en fil de 0,3 à mi-hauteur, il y a des encoches pour le positionner.

[Storm]

Arrêtez un peu de le flatter, il ne va plus pouvoir conduire son 5008
En plus, on dirait la 7ème Compagnie: "T'as vu Tassin, il soude bien le chef.... "

[Beyer-Garrat]

Cest bien mon p'tit Tassin tu pourras visiter ma quincaillerie

[Beyer-Garrat]

Ne pas oublier le jonc en fil de 0,3 à mi-hauteur, il y a des encoches pour le positionner.

Vi vi

On commence par étamer le fil de 0.3 mm on l'enduit a nouveau de pâte a souder

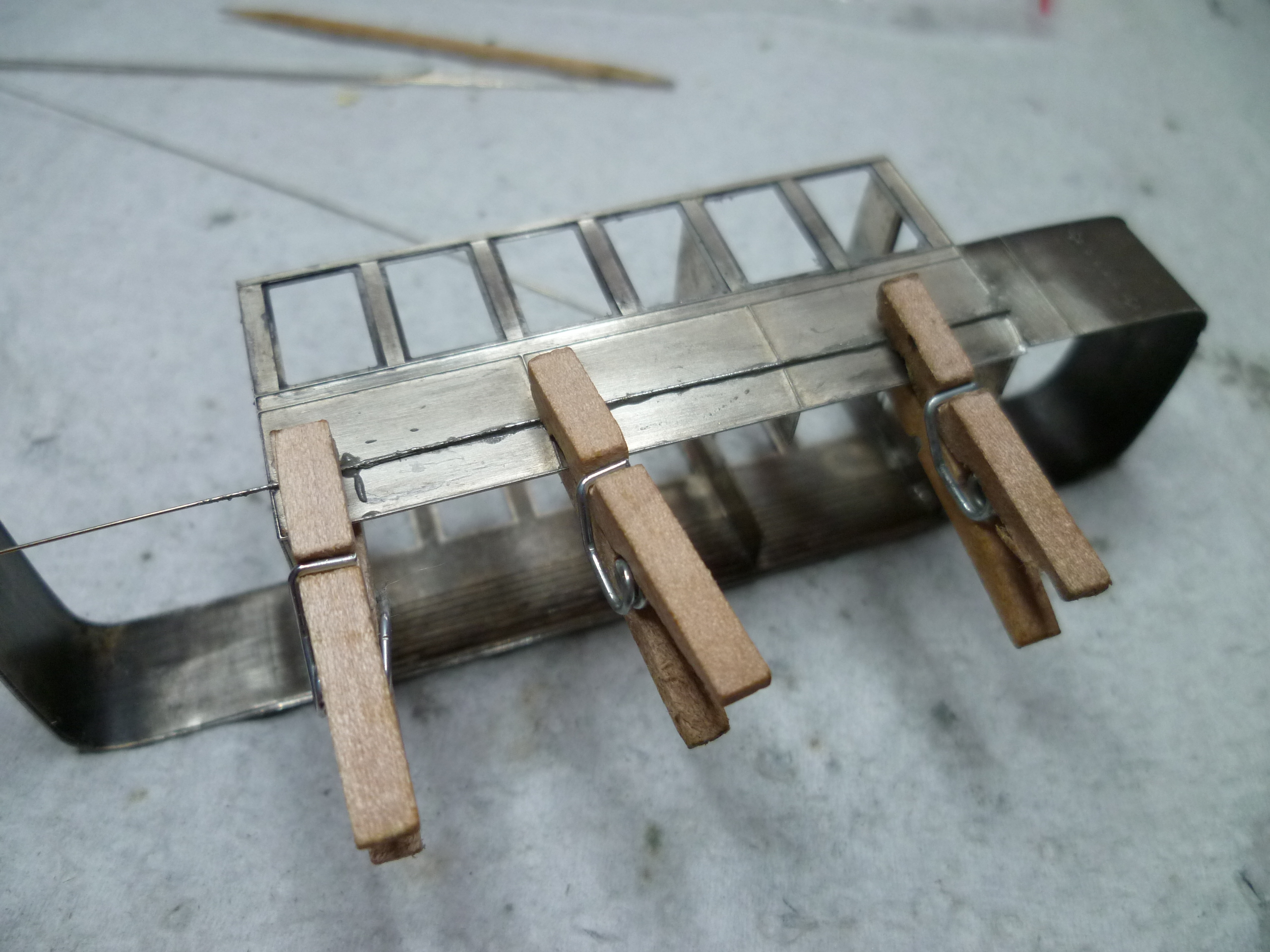

La mise en place se fait grâce aux encoches prévues ,on le maintient en place grâce aux mini pinces a linge ,avec l'ongle , on aligne sur le bout de caisse il ne reste
plus qu'a chauffer avec la pointe du fer a souder.

Vérifier la bonne tenue du fil avec un pique en bois sinon pâte a souder et chauffe
Le fil est coupé grâce a une pince coupante a bord ras attention la longueur du fil est compté

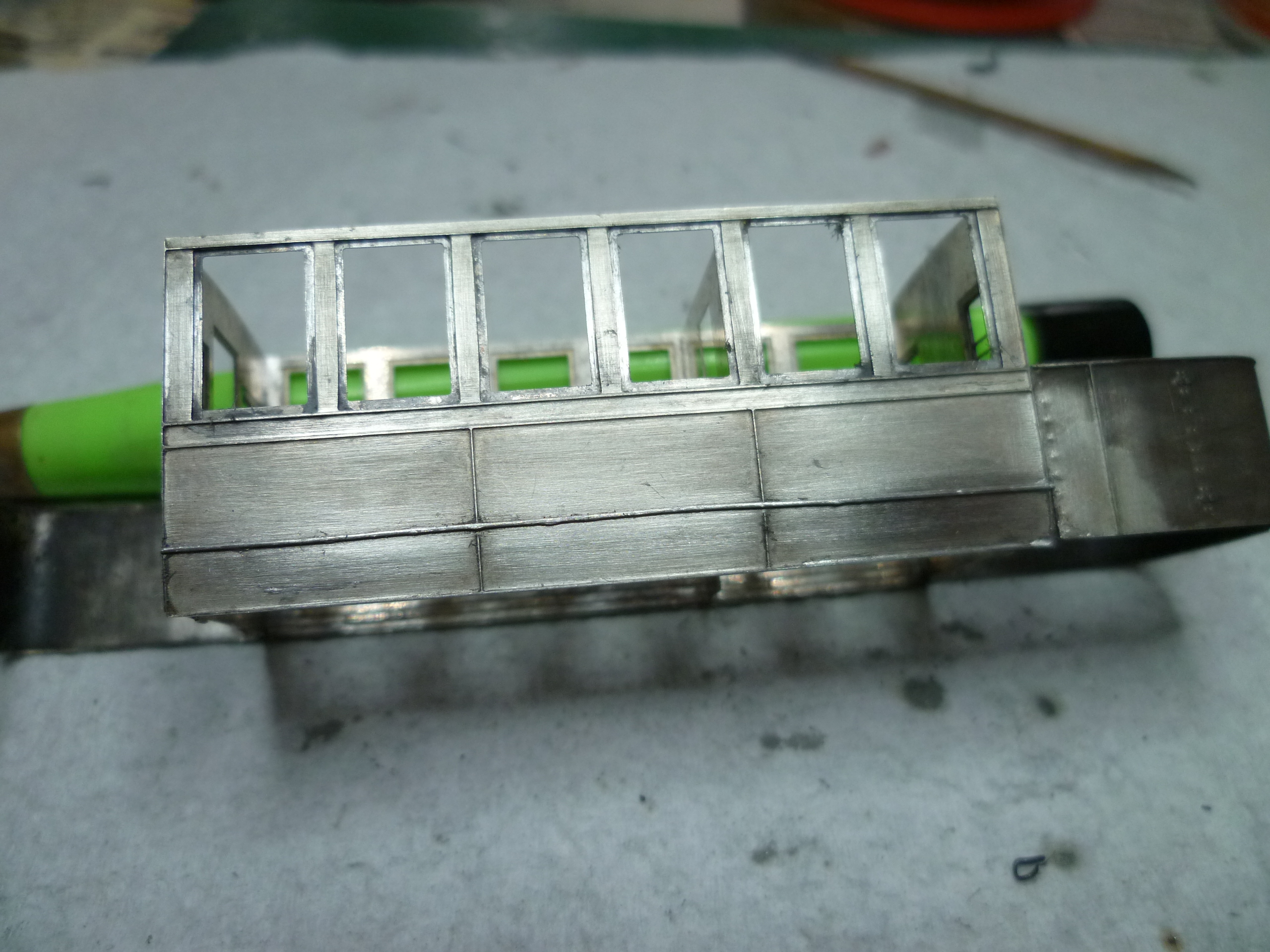

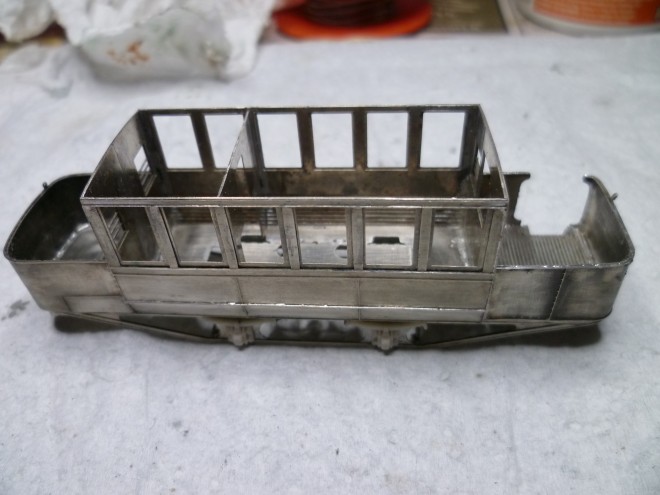

Après nettoyage il reste a enlever quelques sur-épaisseur au pinceau fibre :

A suivre.......

[Beyer-Garrat]

Brasurre de la caisse sur le châssis :

A suivre .......

[pelican]

Caisse ki dit ???
