Conp. des Orients voie 9mm(echelle 1/133 ecartement 1m20)M)

[MonsieurE]

Bonjour.
J'ai recuperé mes anciennes voie peco setrack code 80 1/160 en vue d'un recyclage:

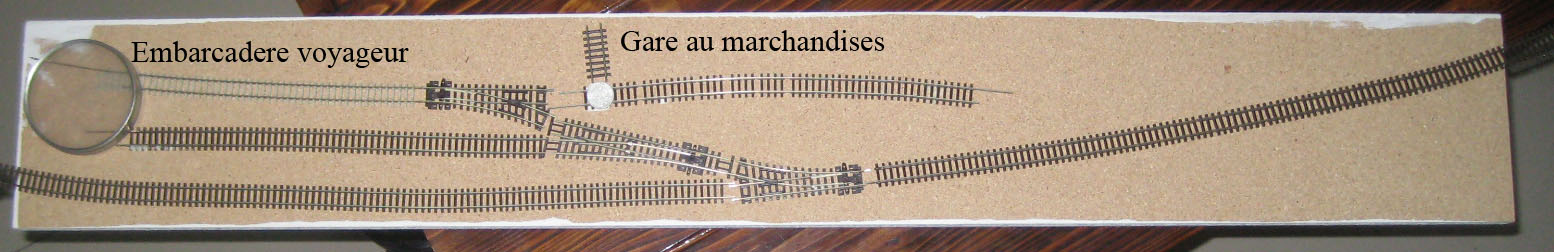

Je suis partis sur ce plan de voie, je me suis inspiré du "Berland port sec" en ajoutant une voie de passage en premier plan,modifiant le pont transbordeur pour une grande plaque tournante et une autre plus petite(sans doute factice) en gare marchandise, qu'en pensez vous?
La base est un planche d'agglo assez longue 105cm sur 16cm , j'ai deux de ces planches ce qui me permettra de faire deux "module" pour un réseau point a point d'un peu plus de deux mètres.
J'ai un doute sur la qualité dans le temps de l'agglo? avez vous une expérience malheureuse avec ce type de materiaux?ou un avis contraire?
Le matériel devrait être court, XIX siecle, sur base N, l'échelle exacte de réduction n'est pas encore définis clairement... entre 1/100 et 1/140,
Les aiguilles sont des peco setrak avec coeur en plastique....pas glop (surtout avec de petite machine) mais une aiguille est electrofrog , j'ai pensé la mettre entre les deux autres est ce une bonne idée?
en analogique faudra t'il réalimenter éléctriquement chaque tronçon?
Merci.

[pelican]

Vivement la suite ...
je préfère le contre plaqué plutôt que l'agglo mais pour un réseau fixe, en rigidifiant la bas, ça doit aller

[MonsieurE]

Merci Pelican, bon je vais partir comme ça, j'ai déja peint les planche au gésso voir si ça ne va pas les protéger un peu de l'humidité.
On traitera les problèmes au fur à mesure qu'ils arriveront

En attendant je vous propose deux petites vues de l'idée que je m'étais fait du décor:

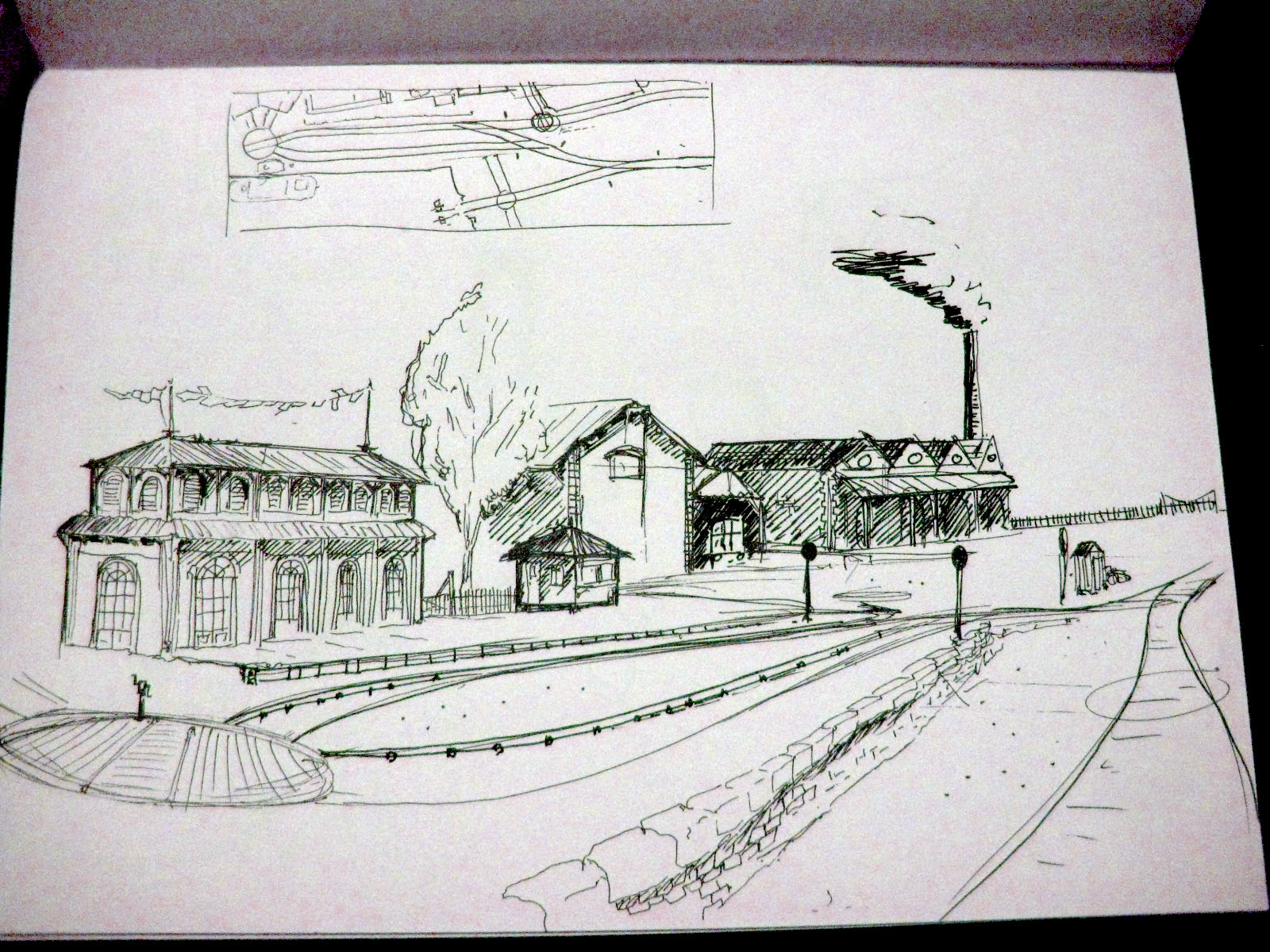

Gare

De passage en ville

[rail1435]

Joli coup de crayon

Tu peux le faire en "métrique italien", tu pourras ainsi réaliser les caisses au 1:100! Encore que pour le vrai métrique, il ne manquerait que 1 mm au lieu de 1/2 mm!

[pelican]

superbe, le croquis !!!

[Buffalo Bill]

Avis partagé ! un réel talent en 2D j’attends avec impatience la version 3D

[konst]

joli projet, et avec des croquis comme ça c'est toujours un plaisir.

[sash28]

Ouah le coup de pinceau!! Joli projet.
A suivre donc ;-)

[YVES]

Joli projet. On dirait même un plan assez british dans son inspiration, trés jouable en tout cas, surtout s'il est prolongé par un module en décor urbain.
Vivement la suite.
Pour l'échelle, tu devrais peut-être aussi penser au 1/76, il existe du matériel très court de l'autre côté du Channel, en 9mm.

[MonsieurE]

Bonjour et merci pour vos chaleureux commentaire. Je me demandais si il ne faudrait pas raccorder la voie de marchandise a la ligne principale sur la droite? le jeux n wn serait pas plus amusant? et pourquoi pas supprime l ailleur qui par sur la gauche en bas? faire un vrai terminus a deux voix en fait, je ne sais pas si je suis bien clair. De plus il est probable que je partes sur du 1/133 reproduisant de la voie de 1m20 ? genre voie etroite projete pour la ligne de Mondalazac/Cayderac mon matos etant fait maison et plutot 1860...1880

[Sixtifs]

Bon projet et croquis alléchants

Tout près du 1/133ème, il y a le 1/120ème qui s'appelle aussi TT, échelle par très courante en France, mais on y trouve des personnages tout faits.
La voie de 9 mm est utilisée pour du TTm (120ème à voie métrique), avec l'approximation coutumière sur les calculs.

[malletslm]

Les deux dessins sont un régal (joli "coup de patte ! ) et.. laissent bien augurer de la suite !

[MonsieurE]

Bonjour a tous

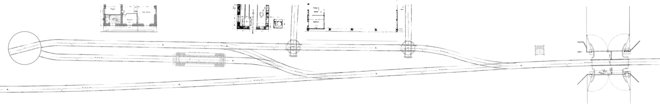

Evolution du plan de voie expliquée en image.
C'est vrai 1/120, 1/133 c'est presque pareil. doit pas avoir beaucoup de grande differences dans la taille des batiments, j'aime pas trop qu'en c'est trop gros trop urbanisé, mais bon les batiments d'arriere plan on peut toujours les reduires legerement pour accentuer l'effet de profondeur.
Oui j'ai pas mal trainé mes pattes sur les forums et site anglais, ça doit bien transparaitre quelque part , j'aime bien leur approche moins formelle et je m'en inspire.

[MonsieurE]

Progression dominicale....

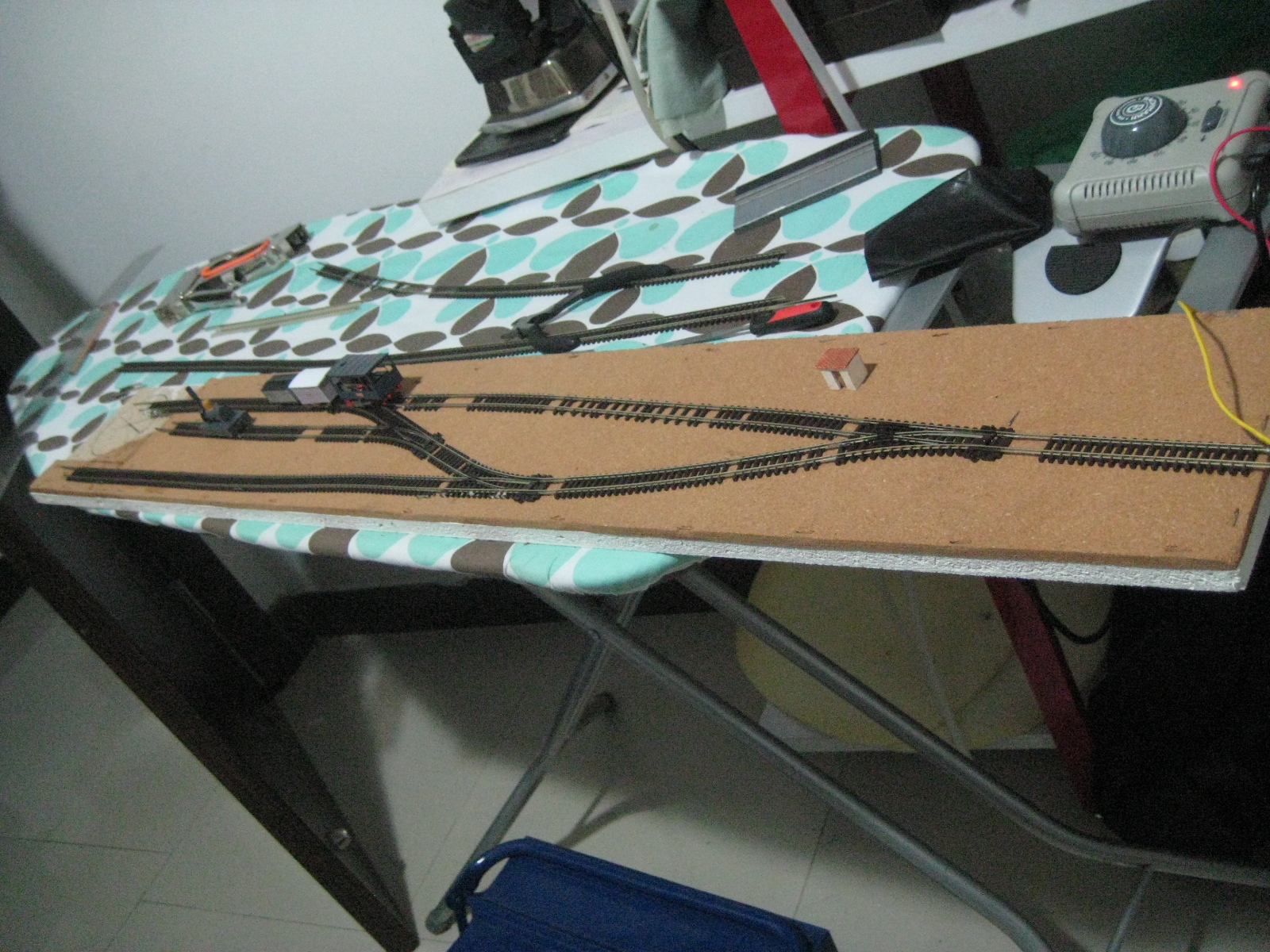

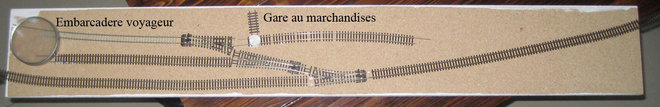

J'ai enfin eu le temps de poser les voies sur la planchette:

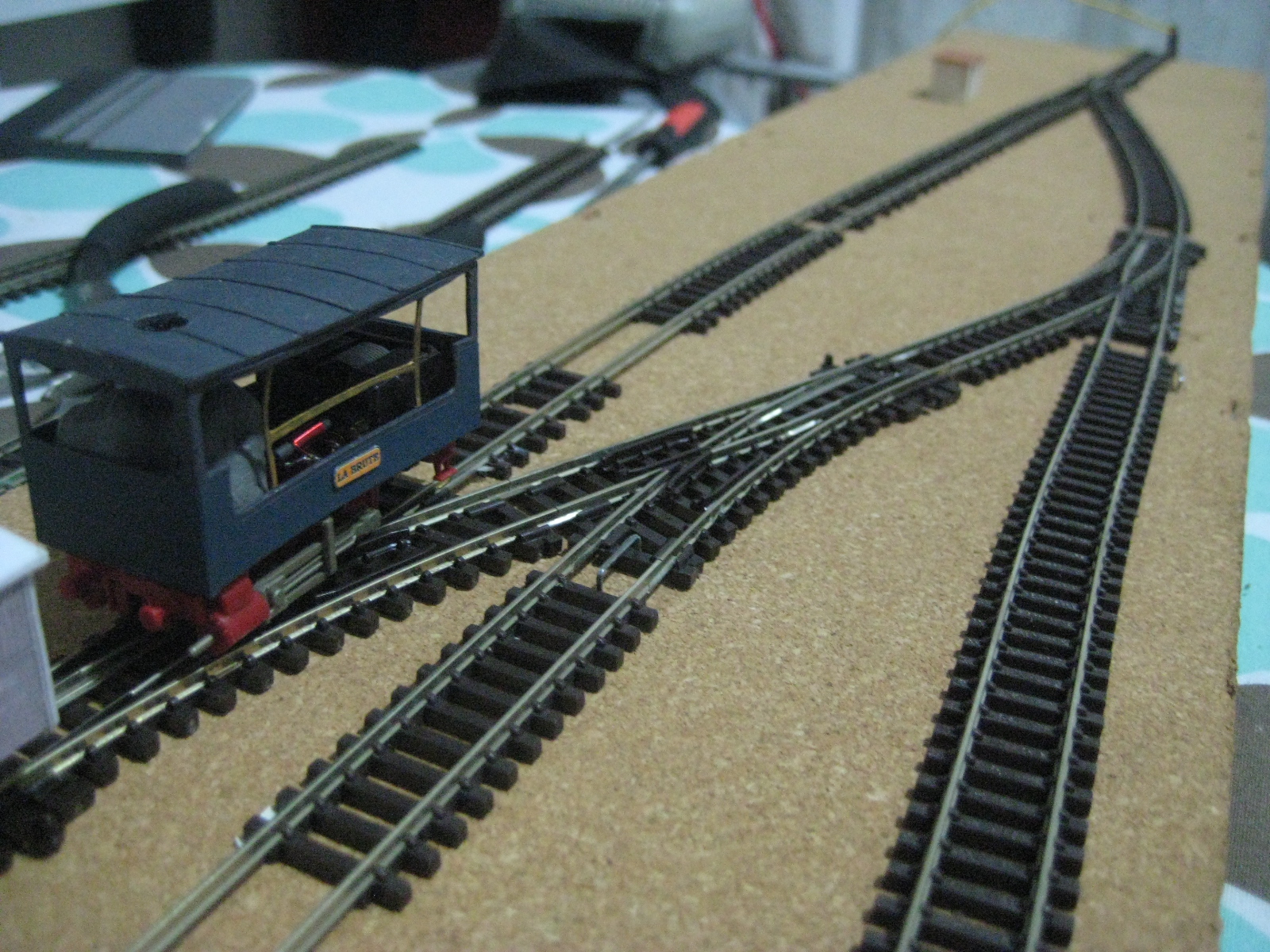

a gauche on aperçoit un bricolage incongrue, 020fleischman et corps de bicabine en papier

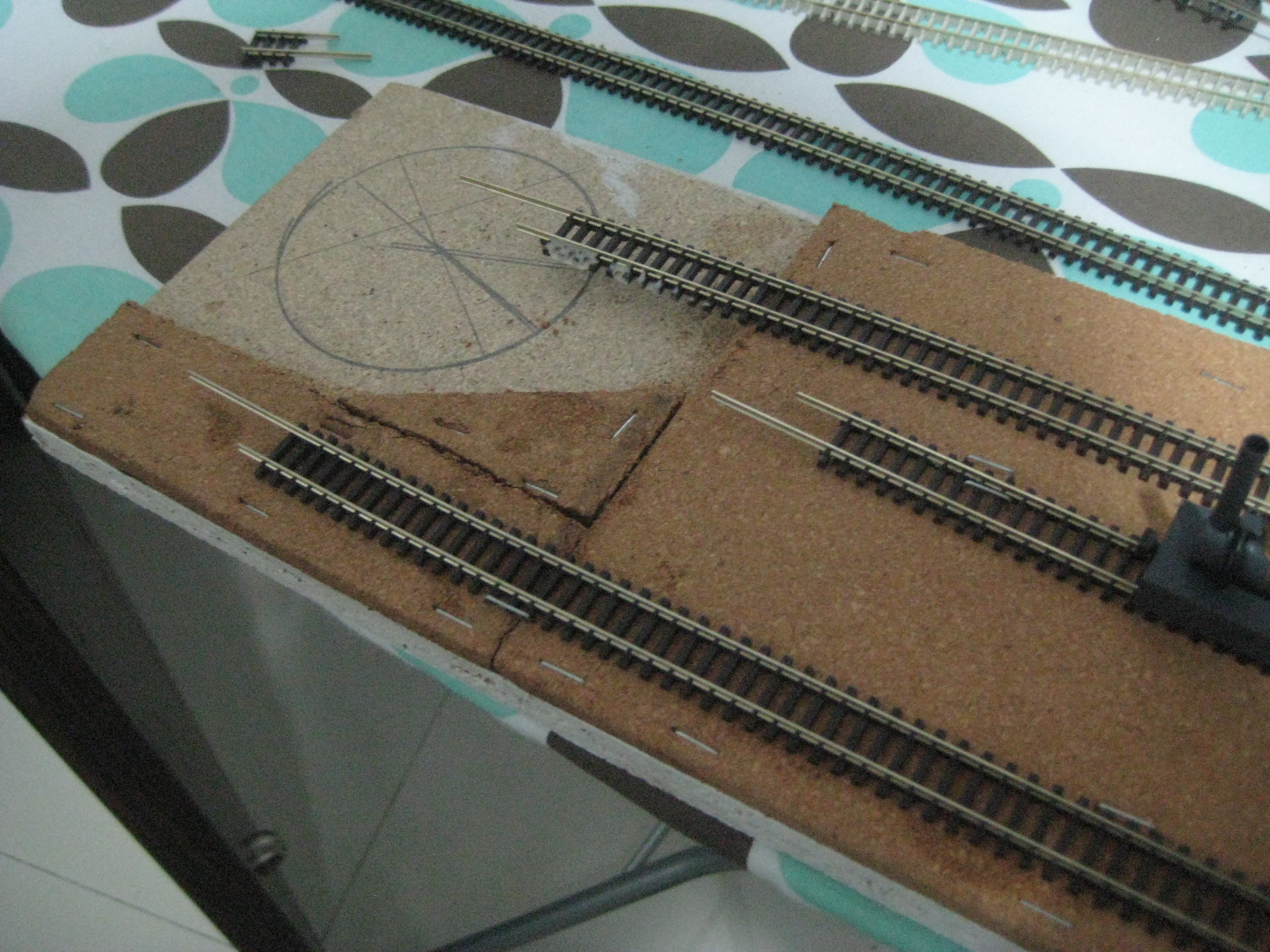

futur plaque tournante

pour la plaque tournante qui serait manuelle, je penses souder des petites plaques de laiton sous la base des rails en gare, la voie de la plaque viendra en contact lorsqu'elle s'alignera.
Y aurait'il une autre méthode pour alimenter ce coupon de voie de manière plus fiable, j'ai peur qu'à l'usure les contacts électrique ne se fasse plus.

Merci

[ancistrus54]

Pour faire au plus simple et très basique : tu alimentes la voie sur le pont tournant en soudant deux fils sur la voie au milieu du pont (évite de grosses torsions du fil lorsque tu tournes ta plaque) et tu les raccordes à la voie qui permets d'accéder au pont. Tu mets aussi un interrupteur on/off qui te permets de couper le courant sur la plaque (sur un des fils ça suffit)

C'est du très très basique
