Réalisation au 1/35 d'une grue à eau type Chappée de 2m3.

[KOBDEN CHARLEY]

Bonjour à tous,

Pour les besoin d'un réseau à l'échelle du 1/35 en voie étroite d'intérêt local (voyageurs-marchandises), j'ai construit cette première grue à eau de 2m3 d'inspiration Chappée.

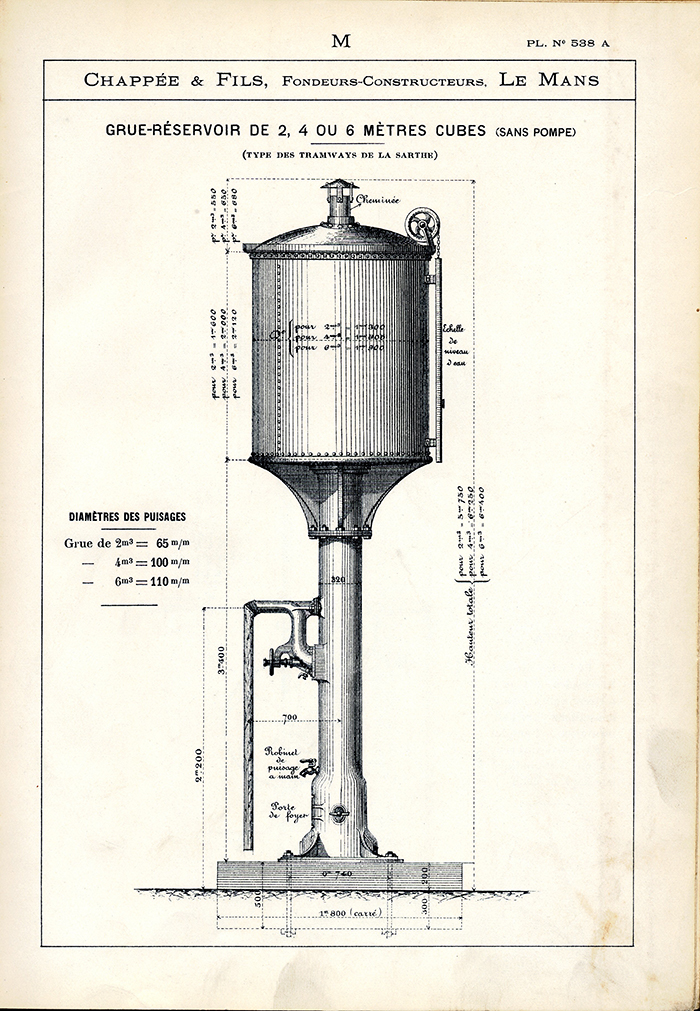

J'ai trouvé cette doc sur internet.

Cette ancienne carte postale, m'a permis aussi de distinguer quelques détails moins visible sur le plan.

Parlons technique maintenant: le pilier de cette grue a été découpé à l'échelle du 1/35 dans un tube Evergreen de 8,2mm correspondant au 300mm du diamètre réel.
La cuve elle est un manchon en plastique pour tuyauterie, d'une longueur de 50mm & un diamètre de 36mm correspondant à l'échelle du modèle réelle.
Cette cuve a été recouverte de feuille d'étain, en ayant soin au-paravent de dessiner les lignes des rivets à la roulette de cordonnier.
A la base, la plaque losangée de cette grue est de chez Slaters, celle-ci a été doublée avec un léger décalage comme le modèle réelle.
Les faux écrous de 0,8mm sont de chez l'Octant.

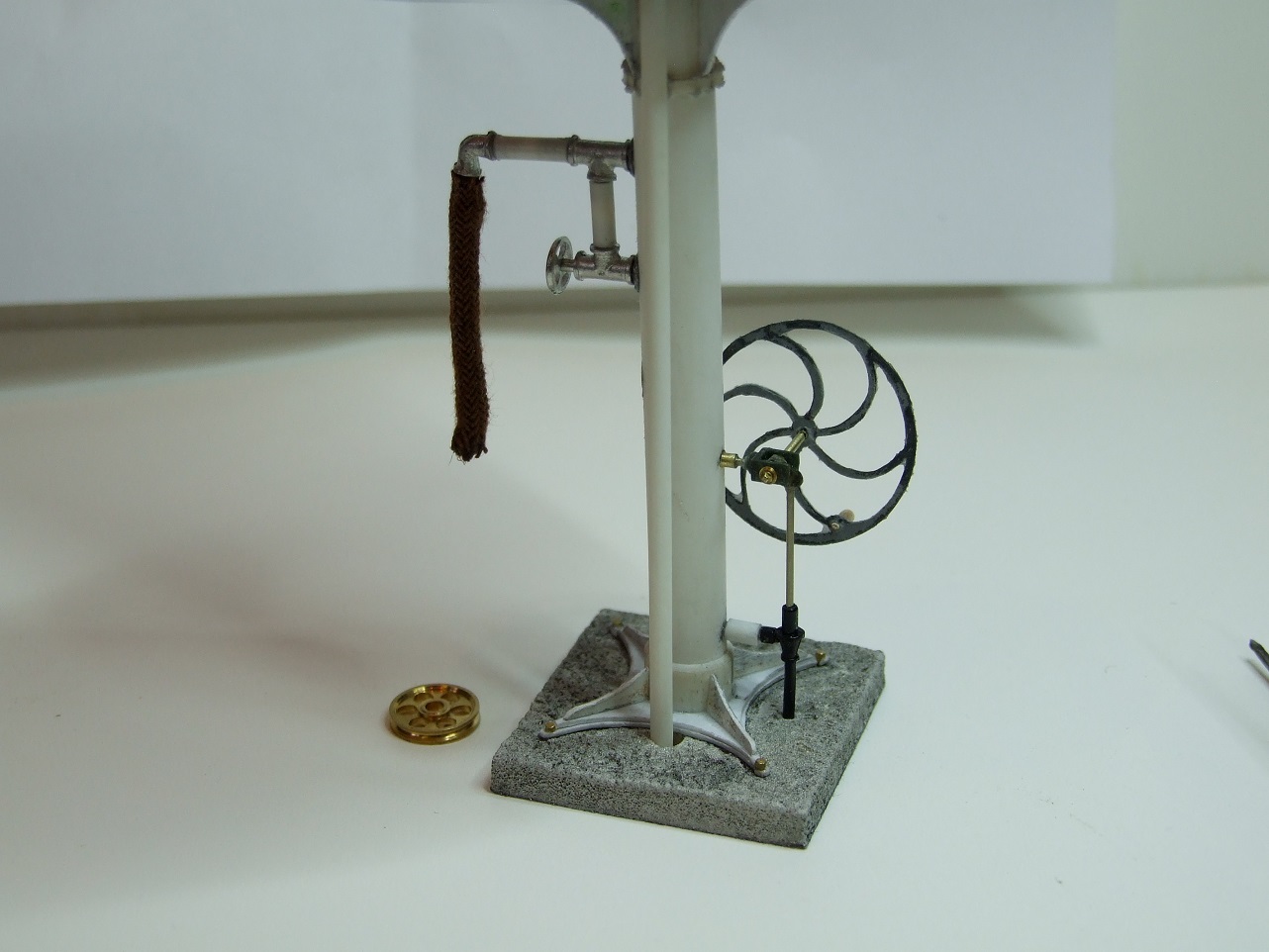

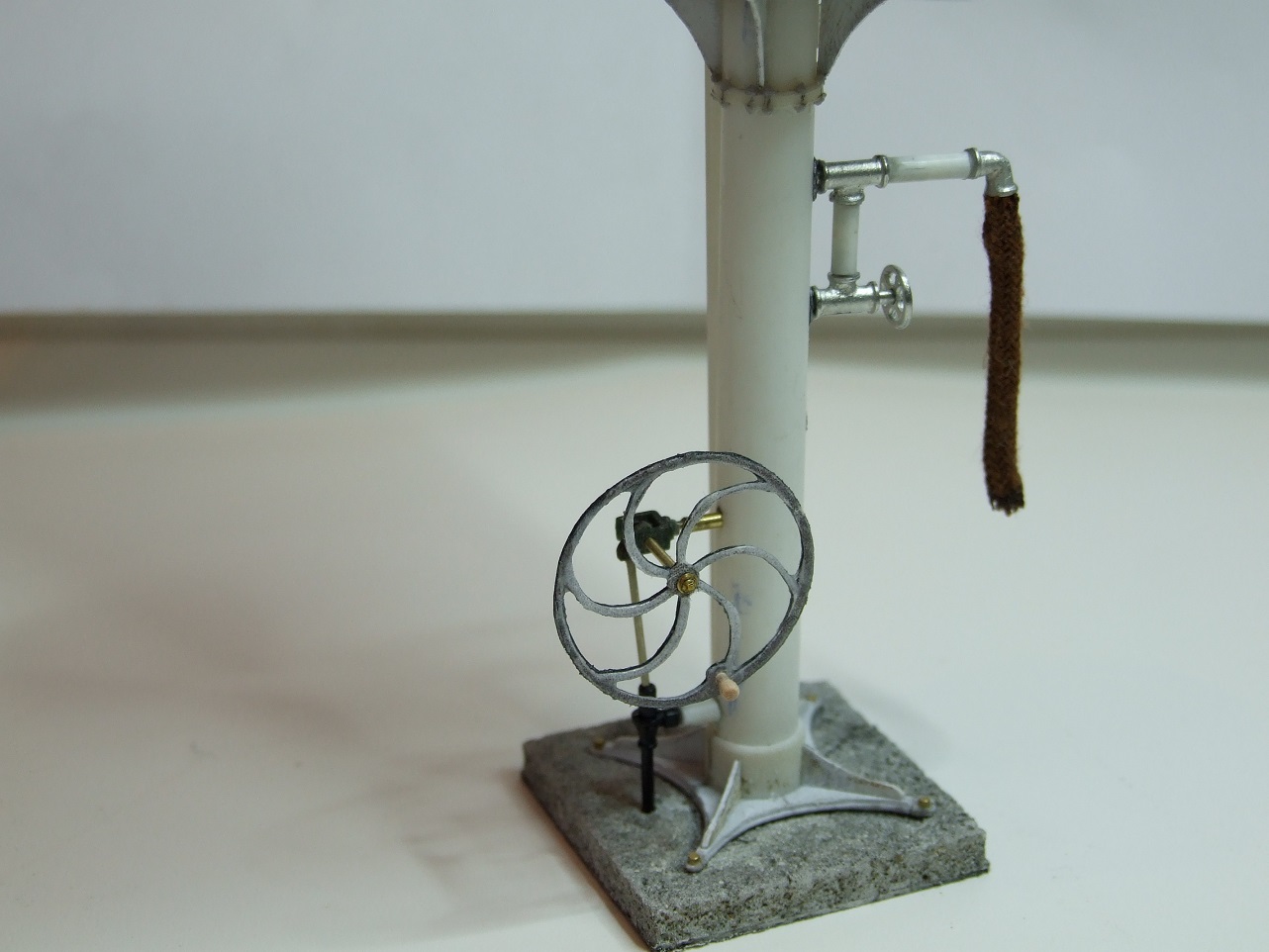

Le volant de pompage a été découpé dans un carton de 1,2mm au cutter; sa poignée a été tournée dans un bout de pic à cocktail.

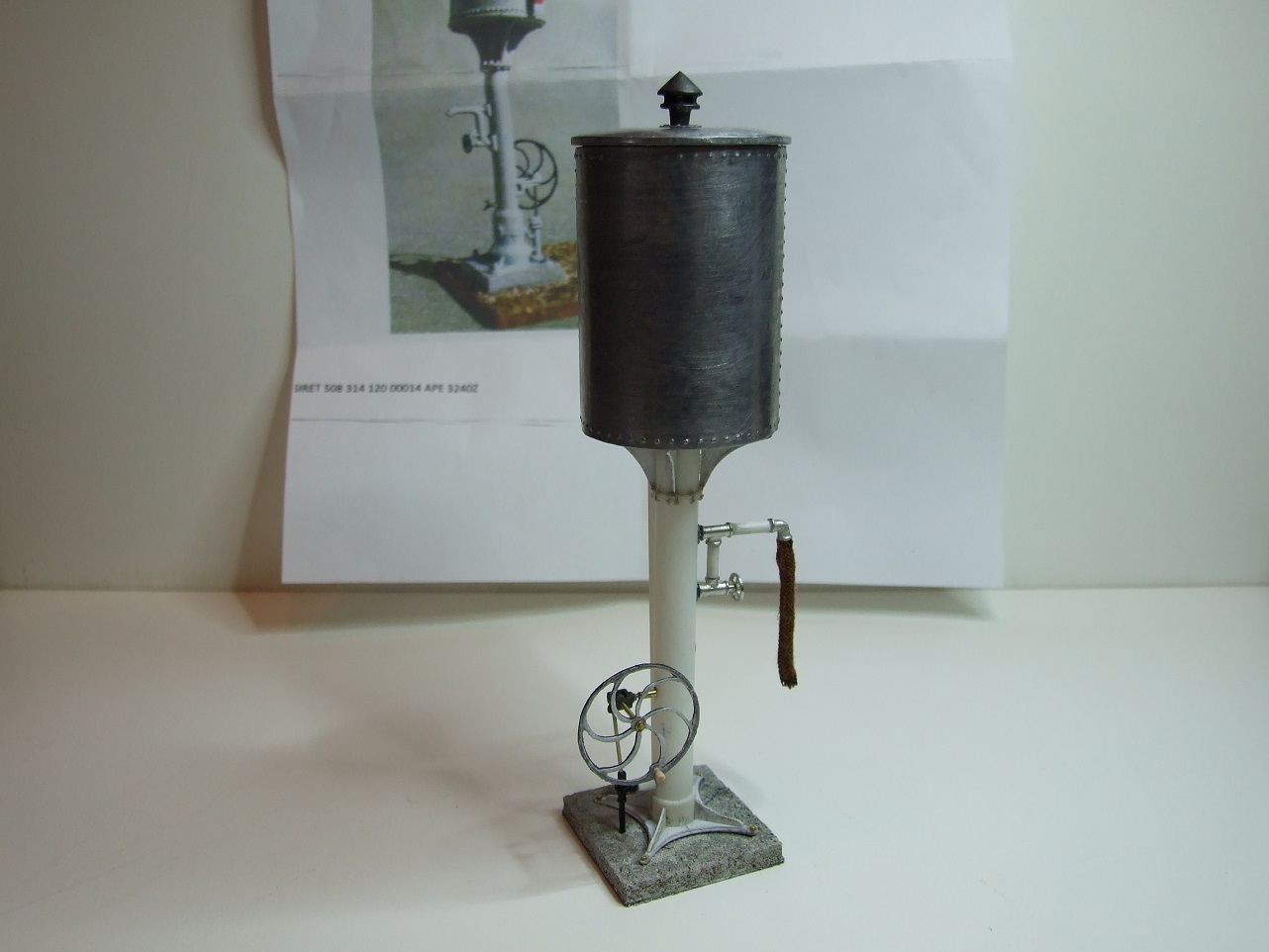

J'ai aussi utilisé du tube laiton, & aussi en plastique; les diverses pipes ont été tournée dans de la barre de métal-blanc. Seul le volant est du commerce.
Le reste des pièces comme à mon habitude sont de récup.

Le manche à eau est un vulgaire lacet de chaussure, peint & patiné.

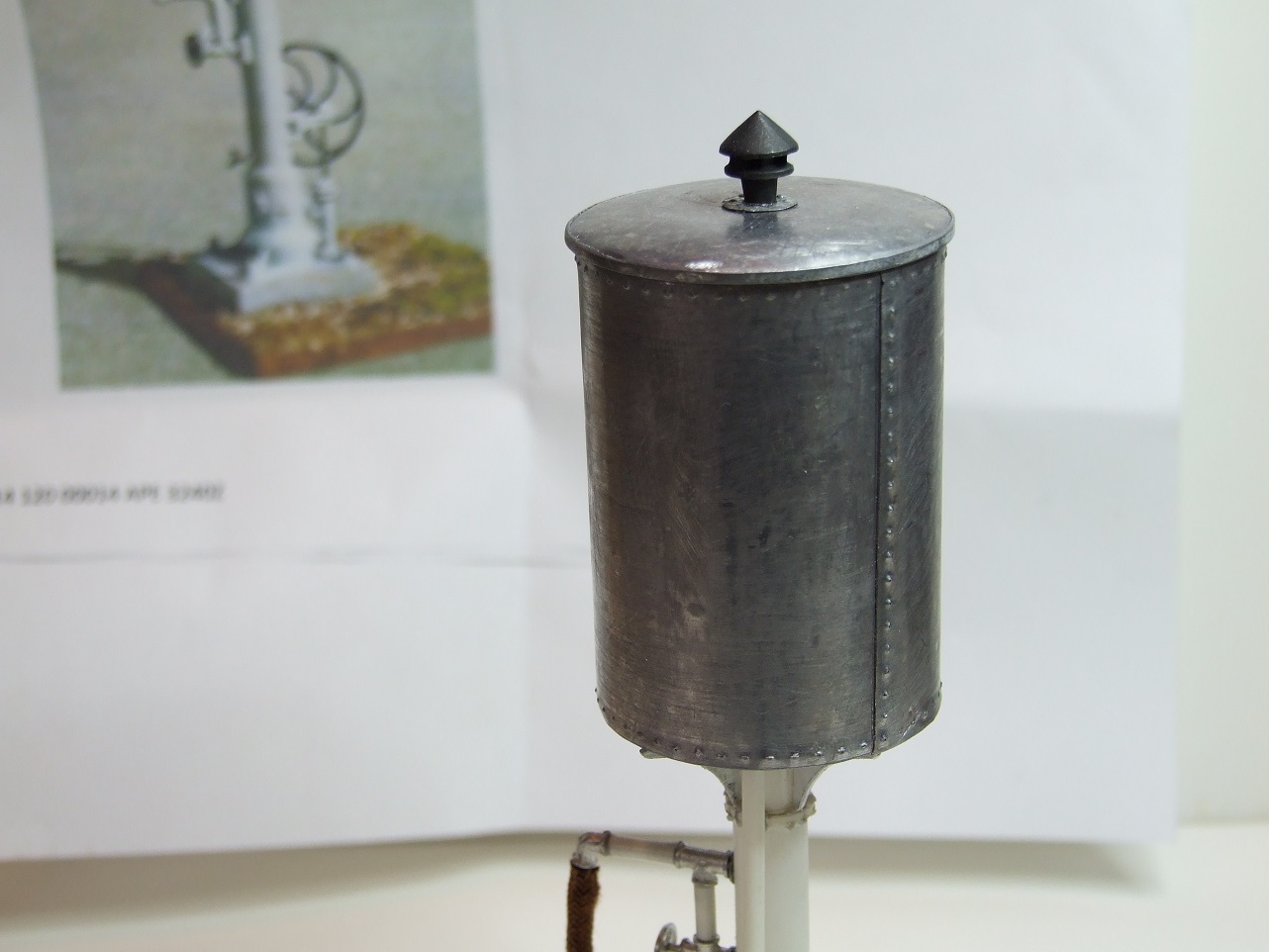

Gros plan sur la cuve, la cheminée d'aération est une pièce en métal-blanc au 1/43 de chez Scale Link.

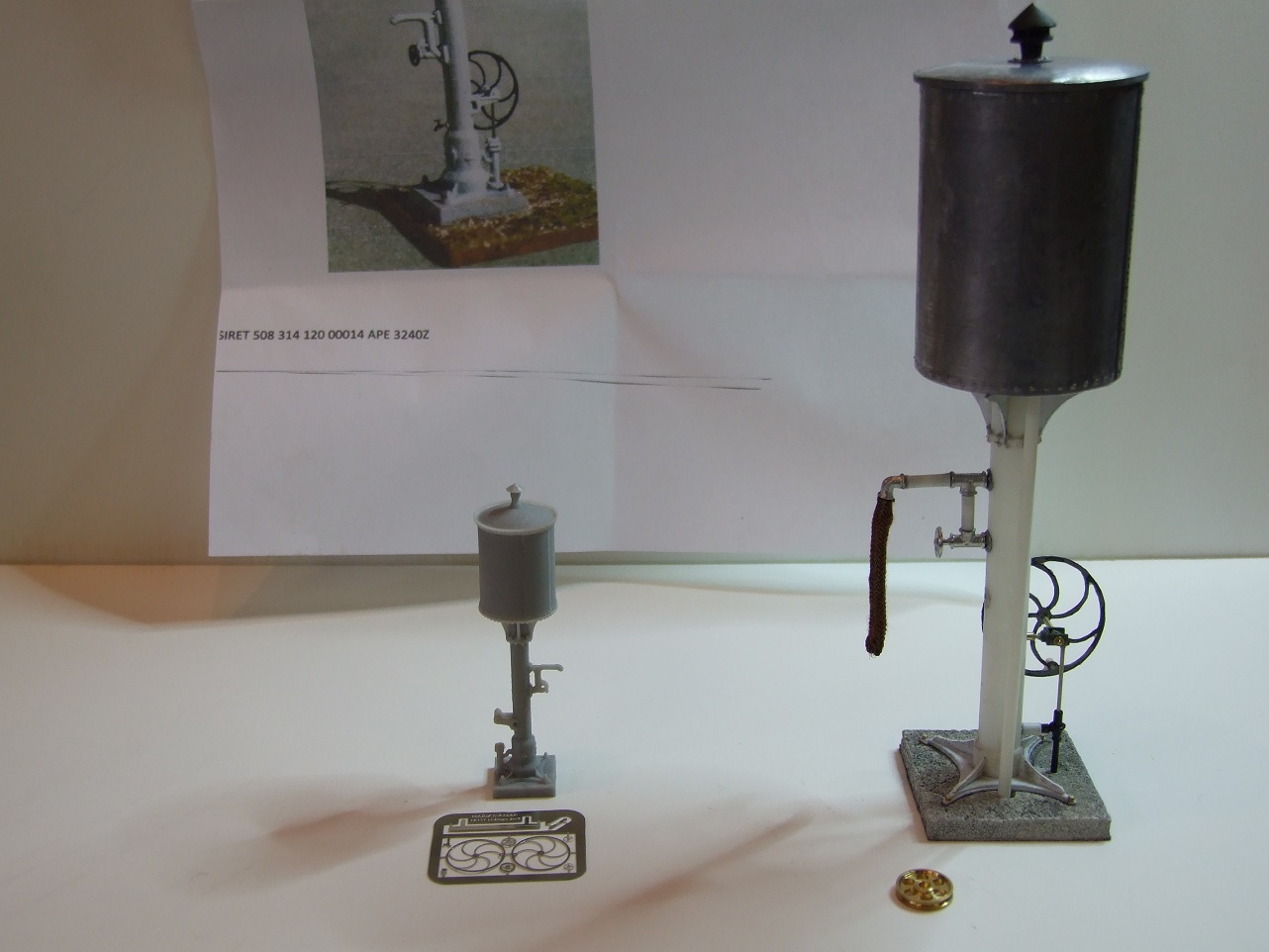

La grue à eau en HO de Train d'Antan m'a bien aidé pour voir plus de détails de la vrai.
A bientôt pour la suite de la finition, de la mise en peinture & légère patine de la bête.
Amicalement, & faite bien attention à vous !
Charley.

[YVES]

Charley,tu ne sais pas quels risques tu prends en montrant une grue à eau sur PME, même si c'est une réussite.

[récup'61]

Très belle réalisation, Bravo .
Chappée, que de produits en fonte sont sortis de chez eux!
J'ai le souvenir d'une marmite dite "Romaine"; des pompes, des portes de foyer ou de fourneaux à charbon, si ce n'est des fourneaux complets, torchères et lampadaires. Les fontaines sont peut-être ce qui est le plus représentatif pour tout un chacun.

[KOBDEN CHARLEY]

Bonsoir à tous,
Merci à vous deux pour vos appréciations.

Charley,tu ne sais pas quels risques tu prends en montrant une grue à eau sur PME, même si c'est une réussite.

Yves les risques c'est que j'aimerais que cela donne l'envie à d'autres modélistes d'en fabriquer une, c'est le but recherché. Je ne vois pas de risque là dedans.

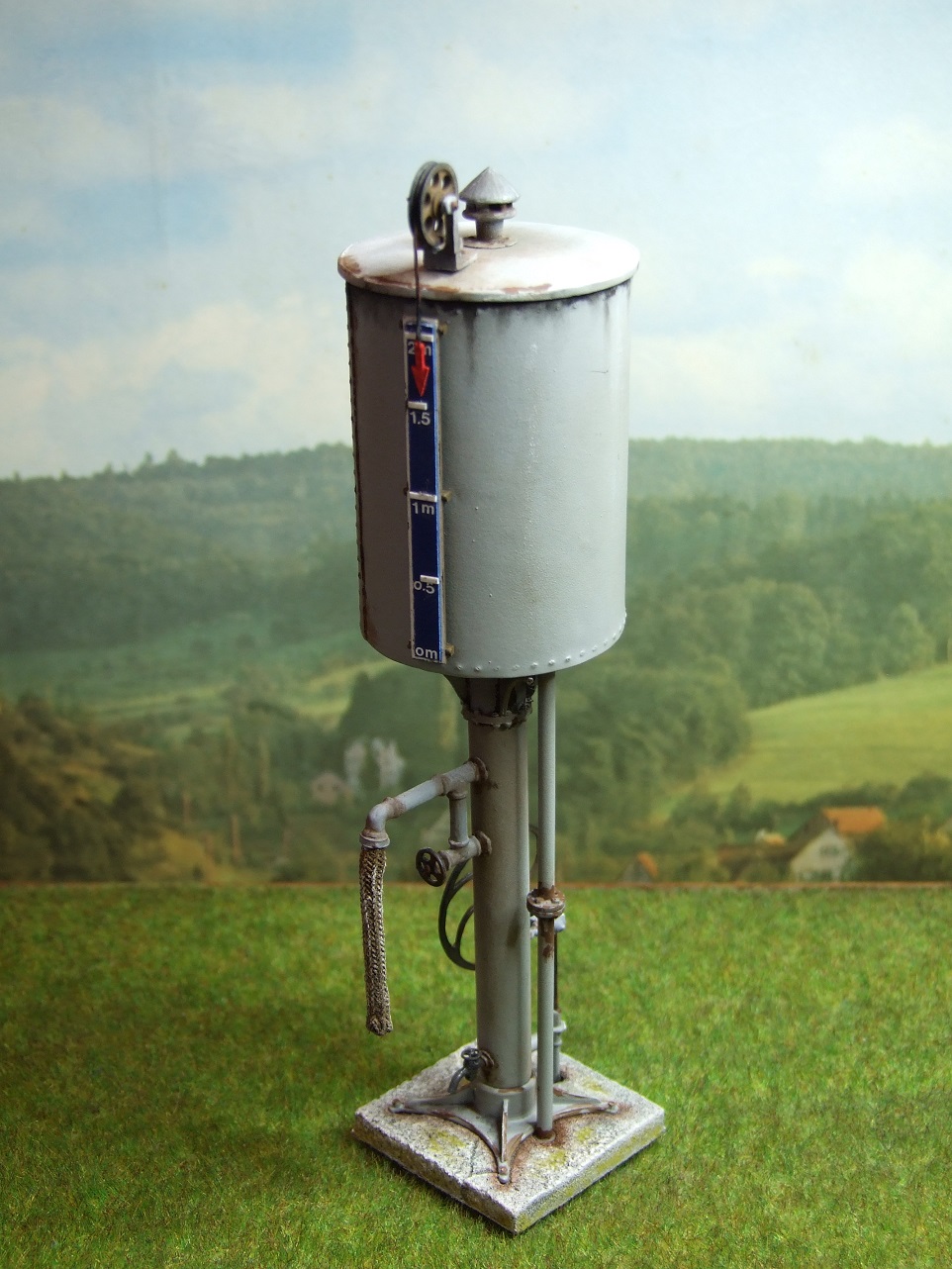

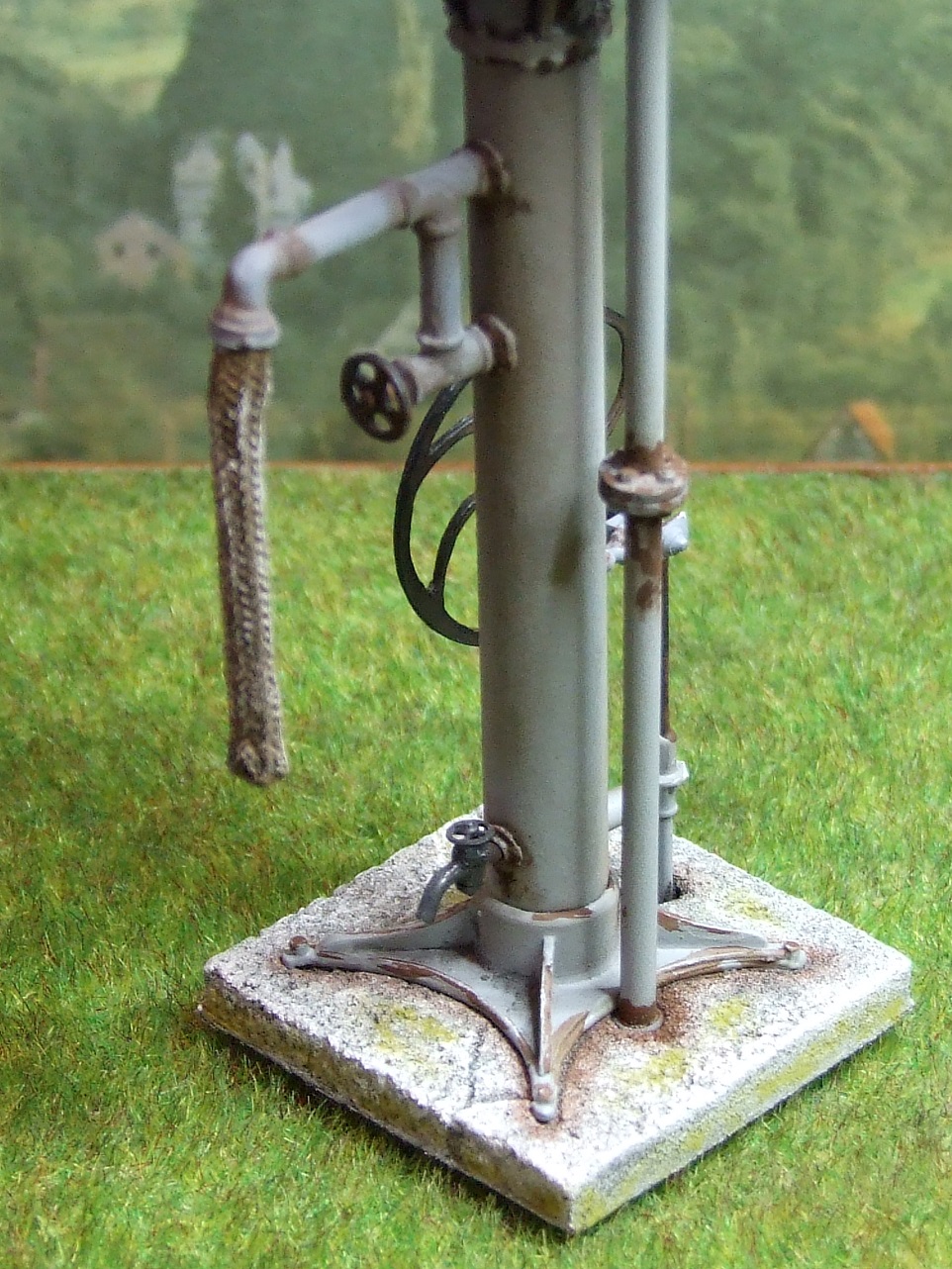

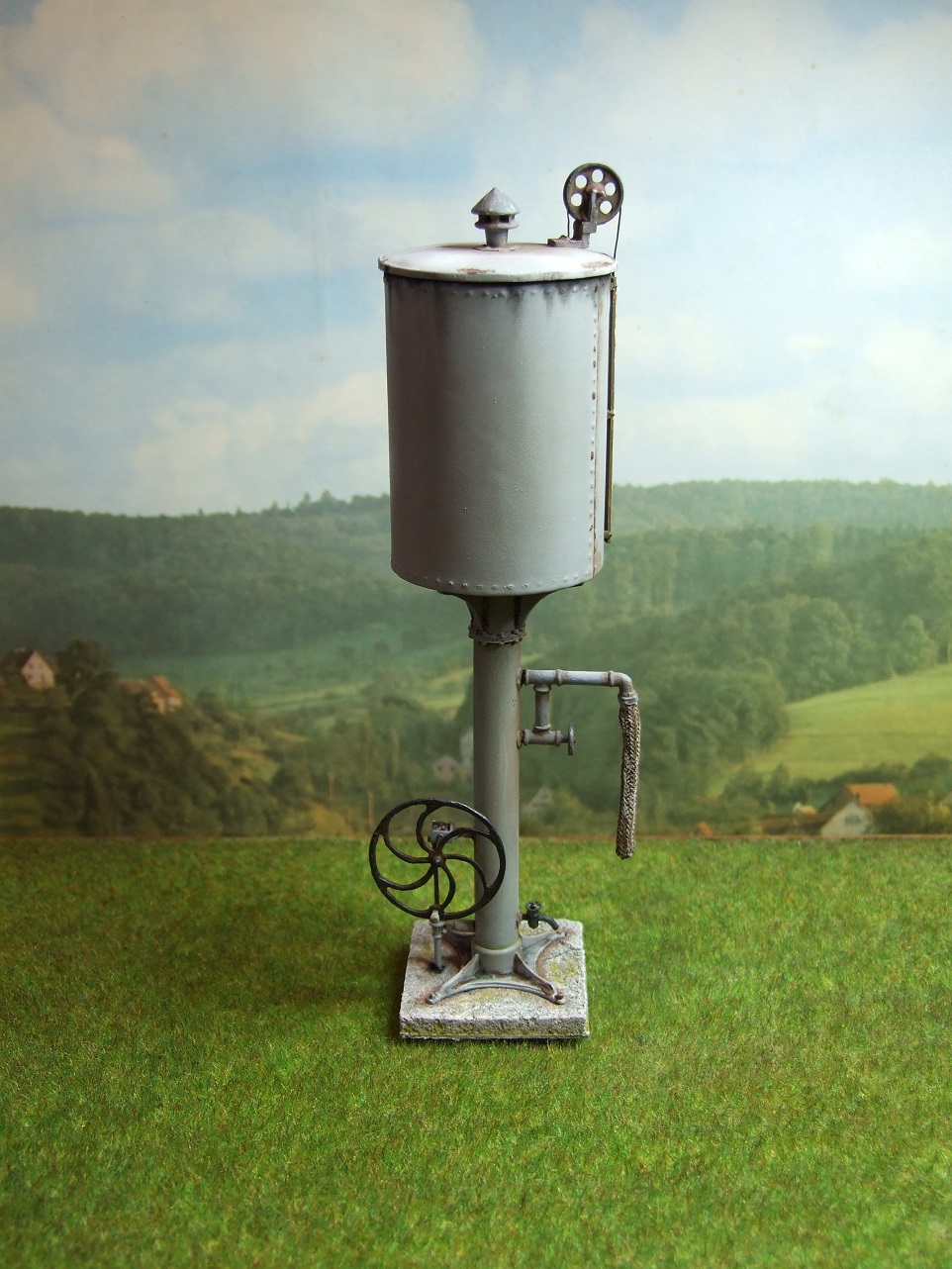

Voici les dernières photos de la bête avec une couleur d'un gris mouette mat passé à l'aérographe avec une peinture de chez Prince-August. J'ai fais une légère patine

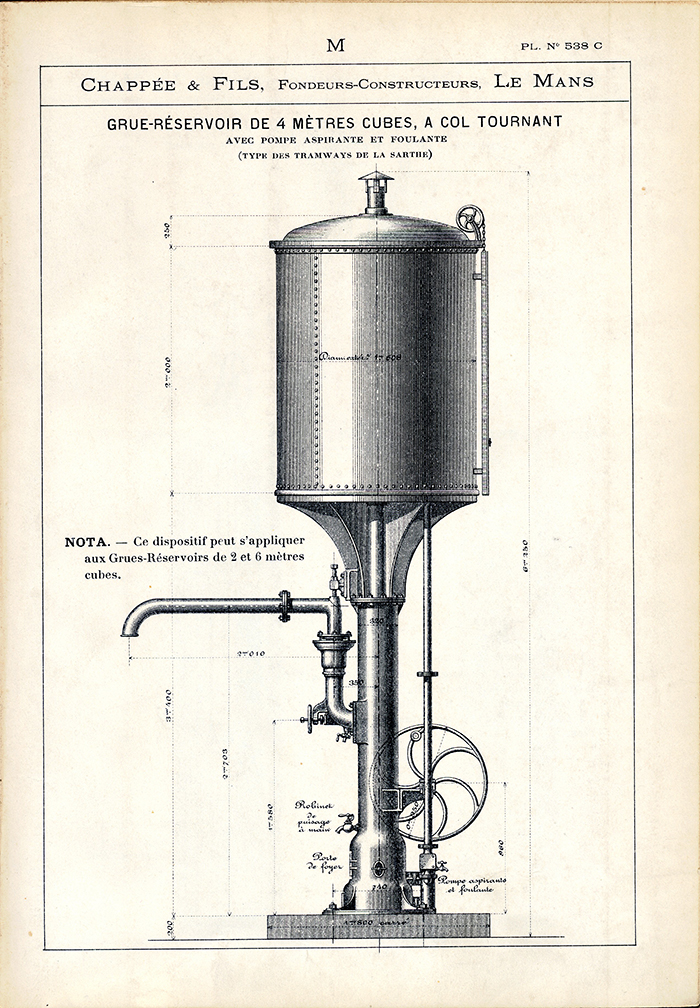

avec des pigments Mig & aussi un peu de terre à décor. Pour la deuxième gare qui sera terminus du jolie nom de "Culssac" je vais surement faire celle de 4m3 avec le col tournant. (voir ci-dessous).

Le travail reste le même, sauf que la cuve sera plus grosse, & que le col sera mobile; & pour cela j'ai déjà une petite idée dans la tête.

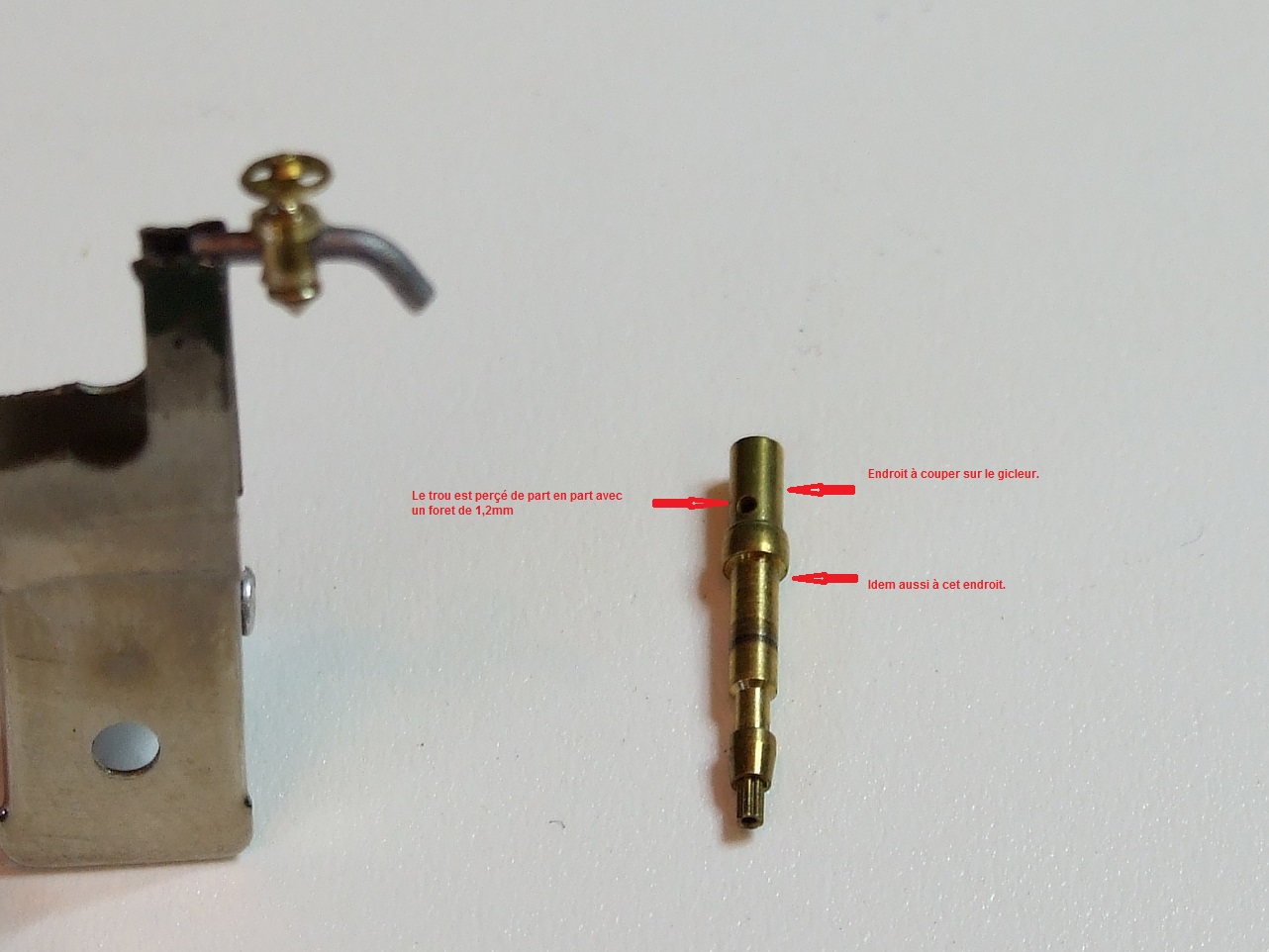

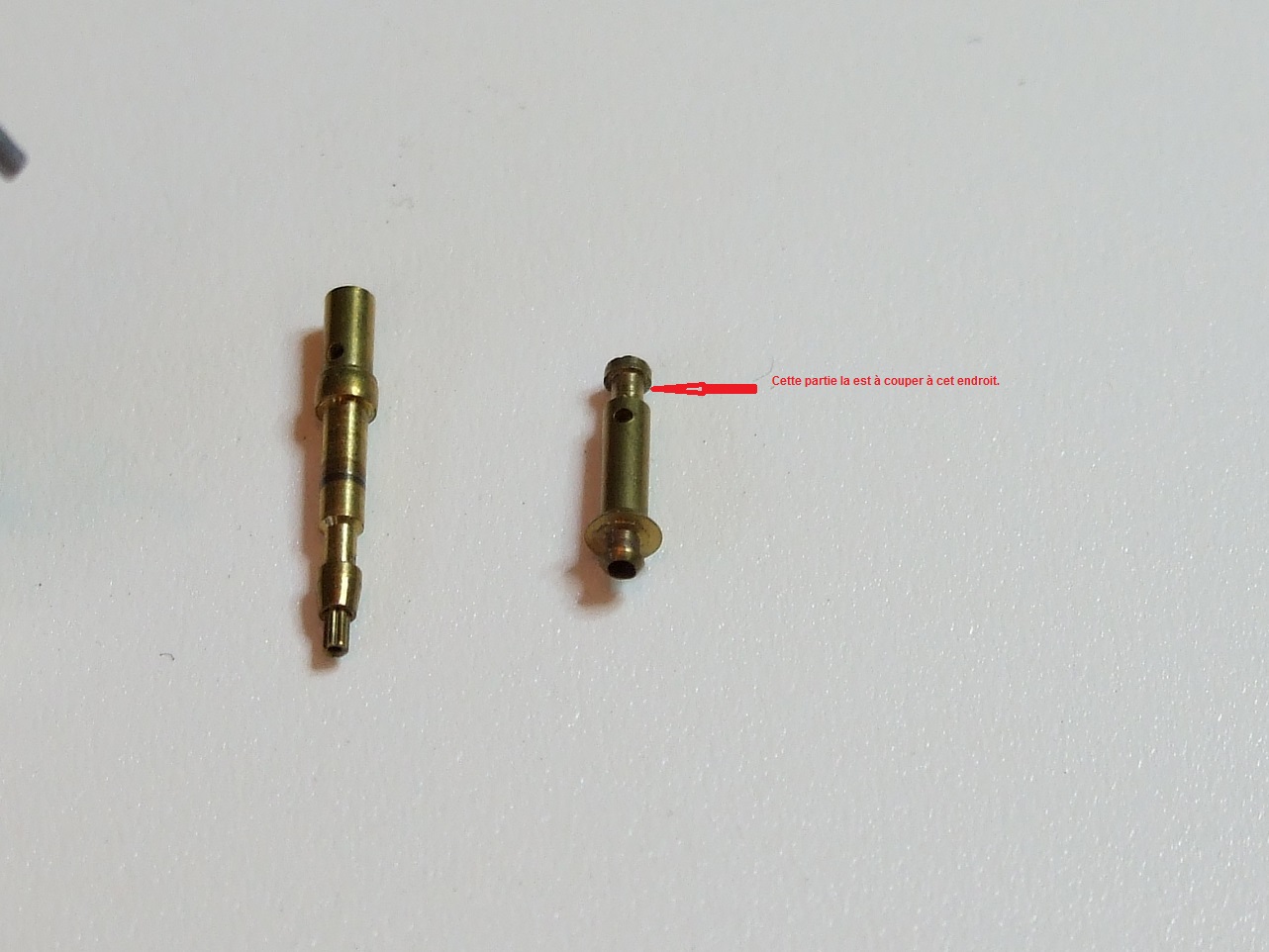

Cette photo montre la construction du robinet de puisage; pour faire ce genre de travail, j'utilise des gicleurs de briquet jetable. La photo montre les parties
que je garde.

Pour fermer la base de ce robinet, je prends un autre gicleur de chargement en gaz, j'utilise uniquement la pointe que la flèche indique.

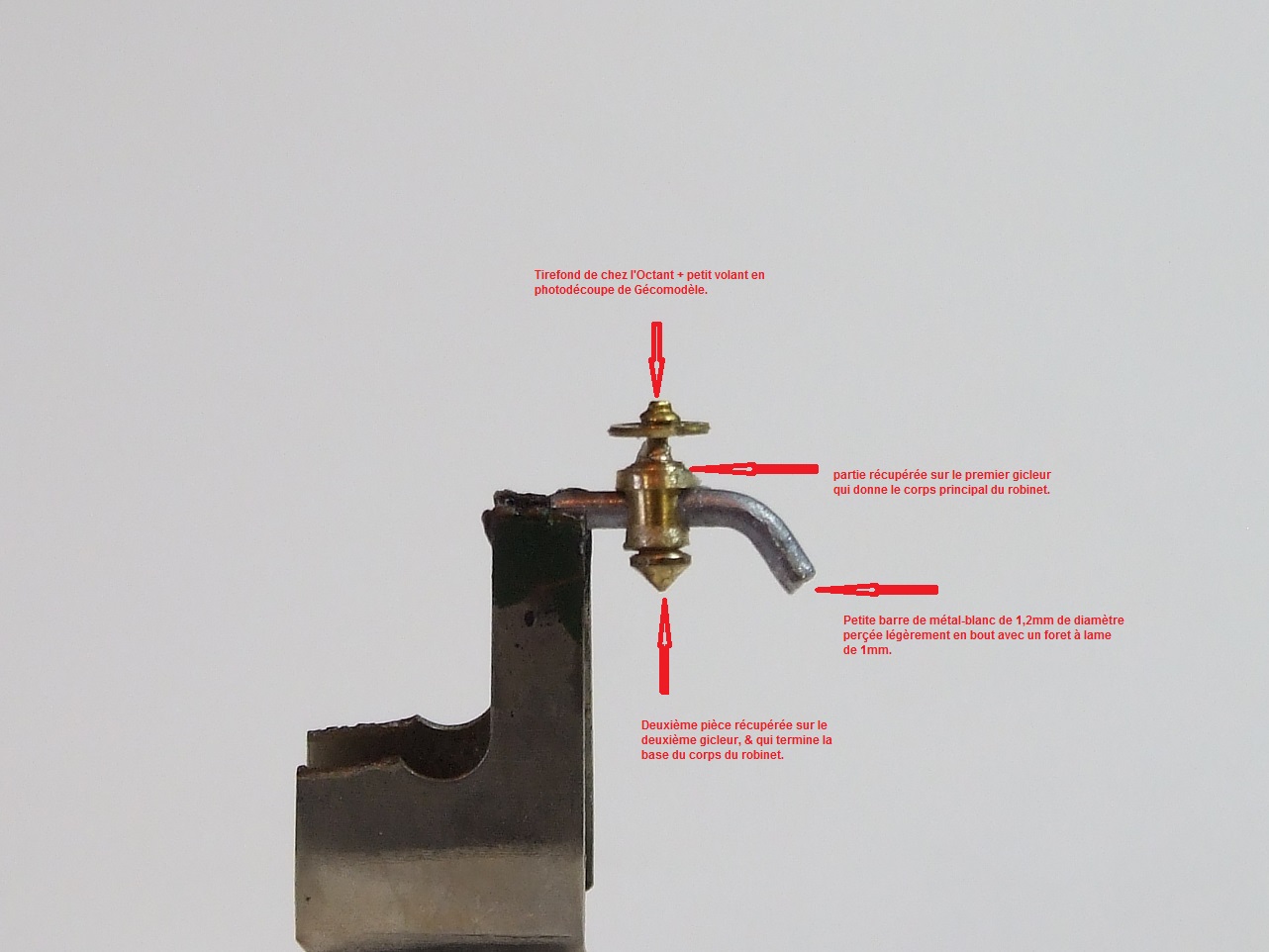

Voilà ce que donne le robinet une fois tous les éléments collés à la cyano gel; seul le tirefond & du commerce (l'Octant) ainsi que le petit volant en photo-découpe de chez Gécomodèle.

Le voilà en place au bon endroit.

La plaque du niveau d'eau a été taillée dans un morceau de carton d'un mm d'épaisseur. Celui-ci à reçu plusieurs couches d'émail à froid de couleur "Bleu Roi" de chez Lefranc & Bourgeois.
J'utilise ce produit depuis le milieu des années 1970, pour faire toutes mes plaques émaillées de mes gares. J'emploie aussi l'émail blanc pour toutes les pièces en porcelaine:
cuve de W.C, baignoire, chapeau pour les lampes à pétrole, isolateurs des poteaux télégraphique, etc..

Voilà j'ai pris un certain plaisir à construire cette grue à eau, sans pour cela me prendre la tête; d'ailleurs sa construction a été assez rapide.
Amicalement.
Charley.

[pelican]

Chapeau pour la Chappée

[YVES]

"Je ne vois pas de risque là dedans"
Hum, si l'on fréquente l'exposition de Saint Amand... Je pensais que l'on verrait rapidement la photo d'un certain château d'eau.
Trés belle réalisation, Charley.

[pelican]

Je ne vois pas ce que Yves veut dire ...

[KOBDEN CHARLEY]

Bonjour à tous,
Ha d'accord ! je comprends mieux maintenant; c'est une grue à l'échelle G.
Amicalement.
Charley.

[Patrick ze rabbit Deludin]

Encore une fois de toute beauté avec plein d'astuces.
Pour quelqu'un qui ne fume pas, je trouve que tu consomme beaucoup de briquets !

J'ai un doute sur une chose, c'est la graduation de la pige : si le système fonctionne à l'aide d'un flotteur, tu devrais avoir le "plein" en bas et le "vide" en haut, non ?
Je dis ça parce que je n'avais pas compris la première fois que j'ai vu ce système (château d'eau de Lafage-sur-Sombre ?), et c'est après que j'ai imaginé le trajet du flotteur et saisis le principe de la lecture inversée.

[KOBDEN CHARLEY]

:F5
Encore une fois de toute beauté avec plein d'astuces.
Pour quelqu'un qui ne fume pas, je trouve que tu consomme beaucoup de briquets !

J'ai un doute sur une chose, c'est la graduation de la pige : si le système fonctionne à l'aide d'un flotteur, tu devrais avoir le "plein" en bas et le "vide" en haut, non ?
Je dis ça parce que je n'avais pas compris la première fois que j'ai vu ce système (château d'eau de Lafage-sur-Sombre ?), et c'est après que j'ai imaginé le trajet du flotteur et la saisis lecture inversée.

Bonsoir à tous,

Oui effectivement Patrick tu as tout à fait raison, je me suis planté; je vais voir si je peux décoller la pige pour refaire les lettrages, ou du moins les chiffres.
C'est des chiffres blanc de chez Mécanorma, j'en avait fait tout un stock à l'époque, je suis paré de ce coté là.
Sur ce coup là, j'ai du trop me précipiter, j'aurais du un peu plus réfléchir.
Je fume mais modérément; c'est des briquets de mon voisin qui fume lui énormément, de temps à autre je retrouve des briquets dans ma boite aux lettres. Comme il sait ce que je fais
avec. Là aussi j'ai un stock énorme.
A +
Amicalement.
Charley.

[Patrick ze rabbit Deludin]

[pelican]

Rien n'échappe au lapin ... il est pénible ...
Faudra que je vérifie sur le mien ... hips ...

[Ramon Soupalognon]

Bravo Charley tu as encore frappé très fort avec cette grue : magnifique!

Ramon

[KOBDEN CHARLEY]

Bonsoir à tous,

Rien n'échappe au lapin ... il est pénible ...
Faudra que je vérifie sur le mien ... hips ...

Le lapin à un oeil de lynx, il voit tout

Bravo Charley tu as encore frappé très fort avec cette grue : magnifique!

Ramon

Merci Raymond de ta gentillesse.
Amicalement.
Charley.

[Patrick ze rabbit Deludin]

lapin detective.jpg (13.6 Kio) Vu 4914 fois
