Tu pourrais aussi mettre une plaque ou un pont secteur au bout des voies de la gare. Ca permettrait une remise en tête des machines.
Pour ce qui est de retourner les machines, ça se faisait presque systématiquement en France, mais pas en Allemagne ou en Autriche, où les parcours cabine en avant ne posent pas de problème.

[mikado]

Et pour Mikado, effectivement une plaque m'aurais bien tenté... Mais elle sera présente sur mon autre réseau que je prépare en parralèlle à celui-ci et qui fera l'objet d'un post a la rentrée. Merci encore @ + nico

Parfait, on attend ça.
Pour le pont ou la plaque, tout dépend du type d'exploitation : si tu n'as pas besoin de toutrner tes locos ça n'est pas indispensable. Mais un aiguillage pourrait suffire.

[camboui]

Coucou désolé de n'avoir pu répondre plus tot mais je reviens de vacance... Alors effectivement une aiguille pourrait suffire mais une plaque tournante est tellement typique et agréable a voir tourner que je ne peut m'en passer...! il est vrai que de créer une plaque fonctionnelle n'est pas évident, j'ai essayé plusieurs montages avec différents composants (cd,plaque d'epoxy etc...) manuelle ,éléctrique et j'en passe avec souvent à la clef un échec...Mais je vais bien finir par y arriver @+

[mikado]

Oui,tu vas bien y arriver !
Moi, côté plaque, j'ai prévu de monter celle d'Interfer (type CFD). ça m'évitera de trop galérer.....

[Storm]

Que tu crois…

[YVES]

Attention à l'interfer, les locos basses de chassis peuvent bloquer dessus...

[malletslm]

En son temps le montage du pont tournant Mougel (aujourd'hui Interfer) ne m'avait pas laissé de mauvais souvenir... mais il est vrai que je n'en avais pas acquis la motorisation : c'est peut-être à cela que tu fais allusion, Storm ?

Quant au passage de certains matériels, araser la "protubérance" au milieu n'est qu'une formalité, le cas échéant. Rappel : discussion pont tournant Mougel/interfer sur le fil "Entraygues"


PS : tout-a-fait curieux de découvrir bientôt la suite - ou le deuxième réseau ? - que tu nous a annoncé, camboui !

[Sixtifs]

Coucou désolé de n'avoir pu répondre plus tot mais je reviens de vacance... Alors effectivement une aiguille pourrait suffire mais une plaque tournante est tellement typique et agréable a voir tourner que je ne peut m'en passer...! il est vrai que de créer une plaque fonctionnelle n'est pas évident, j'ai essayé plusieurs montages avec différents composants (cd,plaque d'epoxy etc...) manuelle ,éléctrique et j'en passe avec souvent à la clef un échec...Mais je vais bien finir par y arriver @+

Il y a plein de manières de faire un pont tournant, on pourrait faire une brochure avec toutes les variantes.
J'en ai fait une avec une plaque de CI epoxy, motorisée avec un servomoteur de radiocommande modifié, pour des copains.
Pour choisir la variante, il faut répondre à quelques questions :
- espace libre sous la plaque
- alimentation des voies adjascentes par le pont ou l'inverse
- rotation permetant un demi-tour (exploitation plus complete) ou plus limité (plus simple à construire)
- outillage et savoir faire disponible

Attention, l'utilisation d'une prise jack comme pivot et contact pour l'alimentation est parfois conseillé mais pas si simple à mettre en oeuvre. Je l'avais conseillé au Nordiste, mais ça lui a causé des soucis à cause du jeu trop important pour sa plaque-coulisse cachée de l'ordre de 30 cm de diamètre.

[mikado]

Attention à l'interfer, les locos basses de chassis peuvent bloquer dessus...

Eh ben, vous avez décidé de me remonter le moral.....
Bon, je vais déjà essayer de faire le trou dans mon plan de roulement pour le loger et voir ce que ça donne...

[camboui]

Malletslm dès que j'ai le temps je fait une présentation de mon autre réseau (sans fautes c'est promis !), actuellement je me prends la tête avec cette foutu plaque tournante !

[camboui]

En attendant les photos de mon autre réseau, voici la conception de ma plaque tournante (faite avec beaucoup de récupe)
Le support est fabriqué à partir d'une plaque d'époxy, la fosse avec un support d'anti-brouillard de renault trafic il me semble, le plateau qui vient au fond de cette dernière provient d'un ancien batteur électrique (pour les oeufs en neige) et ce plateau supporte à son tour une plaque en époxy isolé en son centre par un coup de scie et deux rails HO cintrés en arc de cercle sont soudés pour permettre aux deux palpeurs de courant (ici des languettes récupérées dans une lampe de poche) de venir chercher le courant...Les pignons coniques et la couronne proviennent de chez "séléctronic" ainsi que les paliers qui guide l'axe (en alu) un petit moteur fixé sur une équerre en alu entraine le tout "lentement" grace à un petit circuit électrique (variateur fait maison par mon frère ) voilà grosso-modo les grandes lignes du montage...



Uploaded with ImageShack.us
Le support d'anti-brouillard recyclé en fosse.



Uploaded with ImageShack.us
La plaque en époxy qui supporte le tout


Uploaded with ImageShack.us
Le plateau de l'ancien batteur.



Uploaded with ImageShack.us
les paliers qui supportent l'axe de transmission.


Uploaded with ImageShack.us
les pignons coniques et la couronne.


Uploaded with ImageShack.us
La plaque avec les demis rails soudés.


Uploaded with ImageShack.us
la plaque au fond de la fosse.(les vis servent de prise de courant)


Uploaded with ImageShack.us
les fils d'alimentations de la plaque.


Uploaded with ImageShack.us
La plaque avec ses rails.


Uploaded with ImageShack.us
la même pièce vu de derrière avec les palpeurs.


Uploaded with ImageShack.us
La plaque sur sa fosse.
Donc " avec presque rien on fabrique presque tout" telle est ma devise
J'ai d'autres prototypes en stock fait avec des moyeux de disque dur ou encore des pièces de magnétoscope...à l'occasion il faudrait que je remette la main dessus. @ bientôt Camboui.

[malletslm]

Je suis toujours un peu stupéfait de voir ce que certains tirent des matériaux de récupération !

Y aurait-il un concours permanent de "l'écomiséramodélisme durable" sur le forum ?

[Abran]

J'en connais même un qui a confectionné une petite plaque avec une bobine vide de film Super-8 dans sa boîte de protection ... Pas vrai JP ? Bon, je sais, la jeune génération ignore ce que fut le single-8 et encore moins le super-8 !

[Tyrphon]

Hé oui, Marc, au plus ça ira, au moins il y aura de gens qui auront connu Jules César!

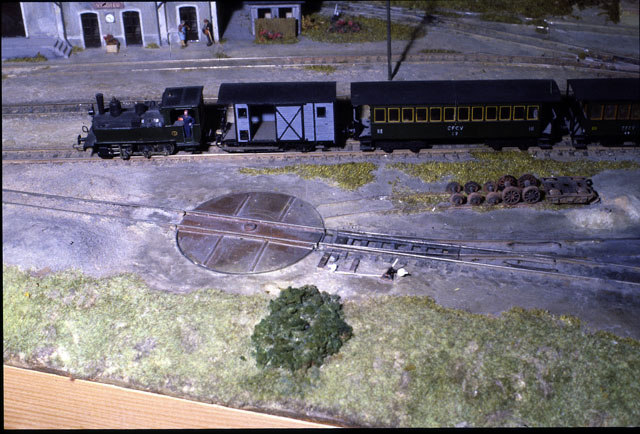

Bon, ma plaque tournante en bobine de super8 tournant dans son couvercle n'était pas top du point de vue souplesse de fonctionnement.

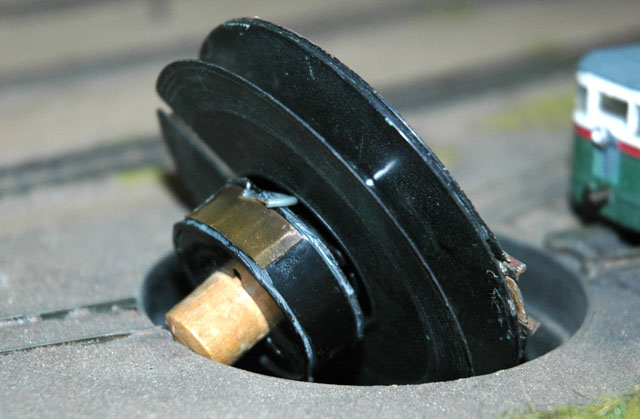

j'avais placé sous la première bobine le moyeu d'une autre bobine, avec deux plaquettes en laiton assurant le contact avec changement de polarité, le tout sur un moyeu en bois que je tournais à la main par dessous le plateau! Peut-être qu'avec une bonne démultiplication à engrenages et une manivelle, ça aurait bien marché.

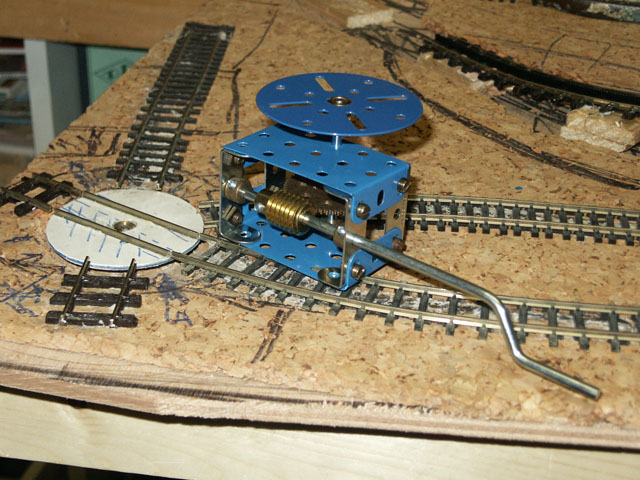

Autre système, à Bretzelburg, le bon vieux Meccano, que je trouvais à l'époque à Central-Trains:

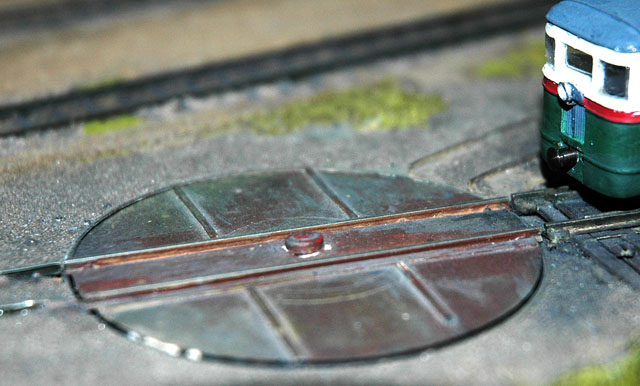

02-03-09 plaque.jpg (123.34 Kio) Vu 2155 fois

Ça couine horriblement , mais ça marche!

Si quelqu'un veut ouvrir un fil sur l'ecomiseramodelisme durable, ces documents peuvent l'alimenter.

[Buffalo Bill]

C'est fait, YAPUKA....
