Réseau Hom de Michel Denonfoux

[pelican]

Heu ... je veux pas dire kwa ou caisse, mais un billard, ça ne se tourne pas ...

[Patrick ze rabbit Deludin]

Ben voui , très juste !
On s'em♫♪rde pour rien.

[Storm]

Bah si, comme tous les autorail pour repartir l’usure mais bon, en général, on oriente l’autorail pour que le radiateur soit côté "montée" car c’est là que tu dois refroidir le plus. Il faudraitconsulter les photos en ligne mais je pense que les A80D étaient orientés en fonction de leur affectation en partant du Cheylard

[Patrick ze rabbit Deludin]

Heureusement qu'il y a les belges pour relever le niveau intellectuel des français ...
Après, pour l'usure, suffit de mettre autant de virages à droite que de virages à gauche, mes pneus en savent quelque chose .

[YVES]

D'une manière générale, en exploitation, il n'y a aucune raison de retourner un Billard sur un pont tournant, puisqu'il y a un poste de conduite à l'avant et à l'arrière.
C'est vrai aussi que le sens de conduite d'un Billard sur un réseau était parfois dicté par le profil : radiateur en avant, du côté des rampes les plus fortes, pour éviter les problèmes d'échauffement - où montage d'un second radiateur sur le toit, comme dans l'Yonne, avec les iroquois.

[pelican]

Par contre, j'ai un De dion ... nom de nom ...

[Storm]

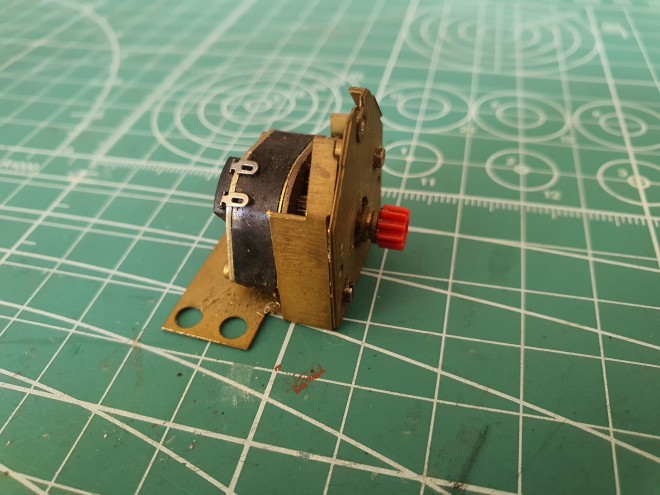

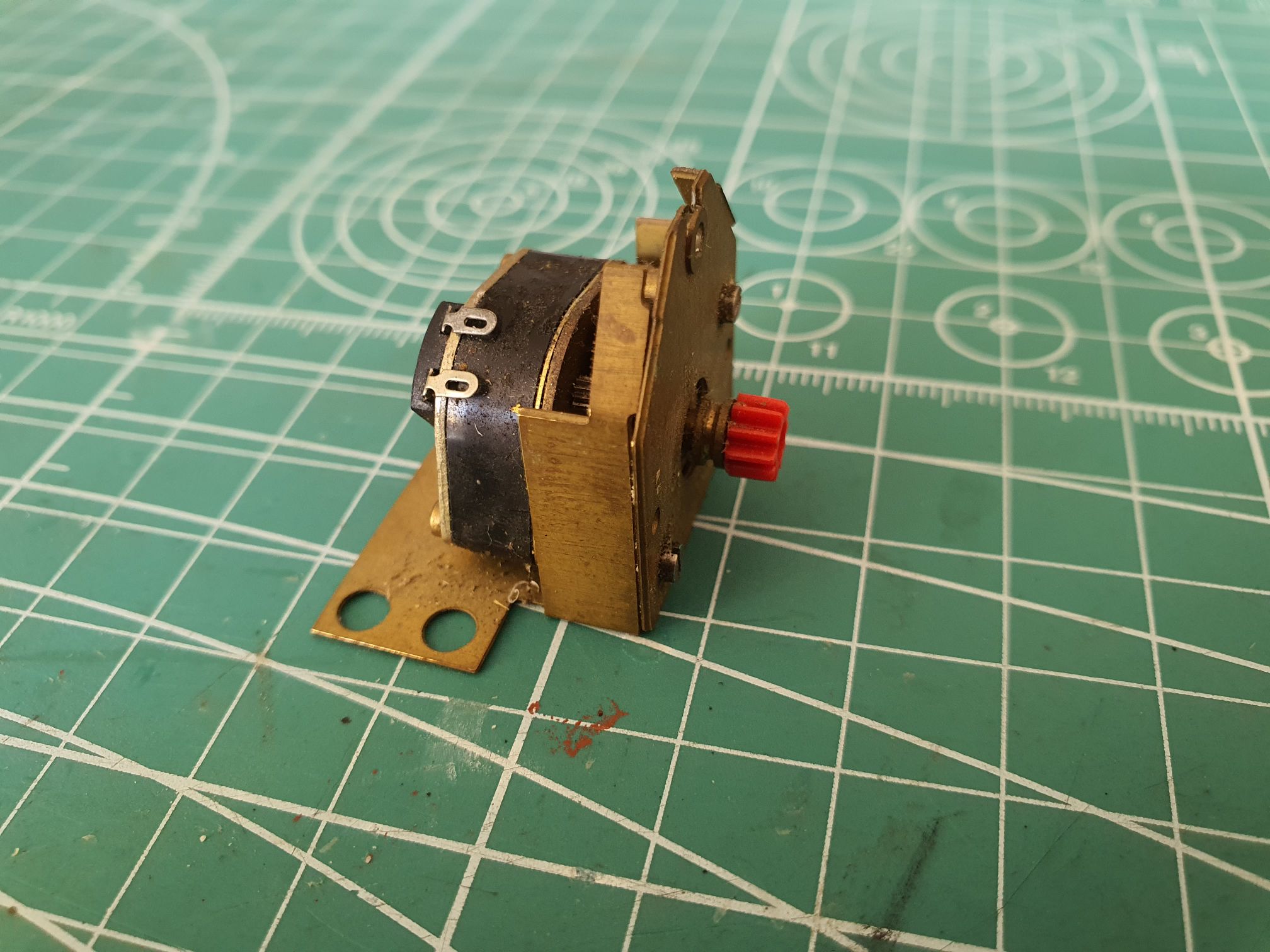

Petit Kwizzz pour Pélican dominical: C'est quoi donc

[JJB]

Le moteur du pont tournant INTERFER
Le mien à d'ailleurs rendu l'âme, juste avant de partir à l'expo de Clermont
J-J

[Storm]

Oui et ce n'est plus dispo car il n'a plus de fournisseur pour le réducteur Faut que je lui renvoie un mail pour savoir s'il a encore la grande roue dentée au moins car là, j'aurais moins de chance pour la retrouver je pense...

[JJB]

Un grand garçon comme toi, maitrisant parfaitement le dessin et l'impression 3D, ça ne devrait pas trop te poser de problèmes
J-J

[Storm]

De dessiner une roue dentée? Ouaip mais bon Faut trouver le module, le diamètre en fonction de l'entraxe et surtout se taper un profil en développante et là, franchement, ça me tente moyen comme exercice de style surtout qu'en remplaçant par des poulies et une courroie ça devrait aussi bien fonctionner

[JJB]

Aussi!
Je suis justement en train de me prendre la tête avec le dessin de pignons sur FreeCAD, j'arive à le faire, j'arrive à l'enregistrer, mais impossible de générer le "stl"
J-J

[Storm]

Fait moi un STP si tu veux mais c'est étonnant Tu es sûr que ton modèle est propre? Parfois Lychee me demande de fermer le solide pour travailler… Pourtant je l'ai passer en stl

[Sixtifs]

De dessiner une roue dentée? Ouaip mais bon Faut trouver le module, le diamètre en fonction de l'entraxe et surtout se taper un profil en développante et là, franchement, ça me tente moyen comme exercice de style surtout qu'en remplaçant par des poulies et une courroie ça devrait aussi bien fonctionner

Un pignon adoptant le principe des engrenages à cage d'écureuil pourrait il faire l'affaire ?
Nos petits mécanismes n'ont pas toutes les contraintes de puissance transmises qui justifient le profil en développante.
Déterminer le module par l'emploi d'un lecteur de module sur un petit pignon (pignon = petit nombre de dents) n'est pas facile. Le mieux semble de mesurer diamètre en tête, nombre de dents, diamètre en pied.
https://fr.wikipedia.org/wiki/Roue_dent%C3%A9e

[Beyer-Garrat]

Au lieu de vous compliquer la vie il existe de très nombreux moteurs 12v avec réducteurs en bout
d'arbre ou avec sortie latérale réversibles pour moins de 20 € .
Solution à mon avis moins encombrante et plus facile a mettre en œuvre que des courroies ou engrenages
style mécano

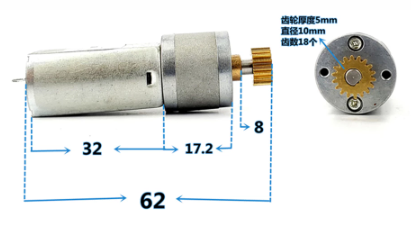

Tel celui-ci qui est hors de prix (2.96€) qui ne devrait pas être trop difficile a adapter sur le pont Interfer .(23 t/mn sous 6V, 46 t/mn sous 12V version avec engrenage, existe aussi sans)
