Projet HOe - Le Quivaoù

[le moslinois]

Sympa ,ont attend la suite!

[sash28]

Bonjour à tous.

Voila, j'ai reçu mes voies et aiguillages. Ce sont des PECO électrofrog. Je voulais savoir si il faut les modifier pour le fonctionnement en DCC? A priori oui mais l'avez-vous fait et est-ce utile?
Mes aiguillages seront commandés manuellement. Comment faire pour réalimenter la pointe de coeur en cas de modif?

Merci de votre aide.

Steph.

[pelican]

ça fonctionne idem en analogique ou en DCC
mais bon vaut mieux réalimenter la pointe de coeur, et là il faut au moins un interrupteur lié à la commande manuelle

[sash28]

Salut Pelican. Oui je sais mais vu le fonctionnement des aiguillages PECO au bout d'un moment (mauvais collage de l'aiguille par exemple), j'ai toujours fait une réalimentation des pointes de coeur, mais depuis le temps que je n'avait rien fait en DCC j'ai eu l'impression de tout preder et recommencer à zéro. Du coup, entre ma question et ta réponse, j'ai modifié tous mes aiguillages pour réalimenter la pointe de coeur mais maintenant je cherche une solution pas trop cher pour les manœuvrer.

[pelican]

le blue point switch machine :

http://www.micromark.com/blue-point-swi ... ,8537.html

[sash28]

J'ai vu ça, mais si je pouvais trouver moins cher ça m'arrangerait. 9a, ce sera vraiment dans le pire des cas, car en plis il faut rajouter les câbles de commande...

[sash28]

Sinon, que penses tu des moteurs Conrad. Je laisserai les ressorts sur les aiguillages pour être certain qu'ils collent bien. Une des références est avec commutation de la polarité. ?

[pelican]

je ne connais pas ... j'utilise des tortoises, pour les moteurs !
les conrad, d'après les avis lu de ci .. de là ... je crois que ce n'est pas top au point de vue fiabilité !

[sash28]

Ok.

Je continue mes recherches alors.

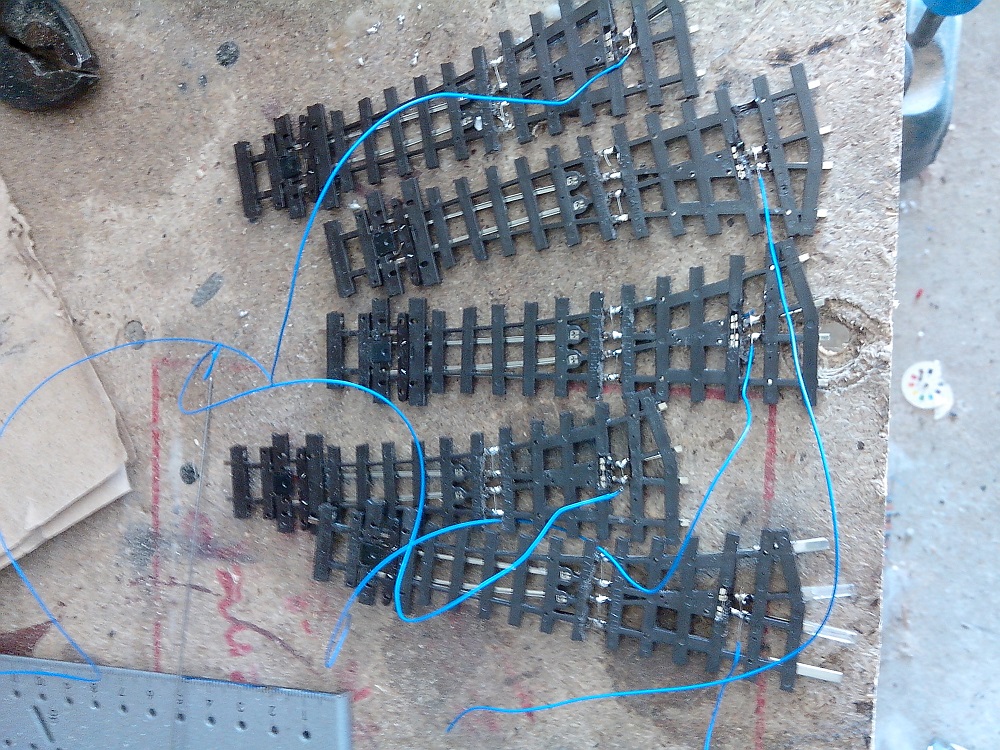

Ce soir, si j'ai le temps, je peint mes rails. Tous les aiguillages ont été préparé "Full DCC"

[Tyrphon]

Je ne comprend pas ce que veut dire un aiguillage "full DCC". Si tu fais un court jus sur une aiguille, la centrale disjoncte, c'est tout. Le court jus n'est pas plus recommandé en DC, même (et peut-être surtout) si ça ne disjoncte pas à tout coup.

[sash28]

En fait, c'est juste une histoire de réalimenter correctement les aiguilles et le coeur afin que le jus passe bien partout. Après oui, le court-circuit si il doit avoir lieu aura lieu. En fait j'avais déjà fait ça sur mon réseau en N et cela permettait, si le contact avec les aiguilles se faisait mal que la machine passe quand même car il y avait une réalimentation sur l'aiguillage. Le seul défaut: il faut un interrupteur pour inverser le courant sur le coeur d'aiguillage suivant la position des lames. .

[Kazh du]

Si tu utilises des moteurs Conrad, il faut impérativement retirer le système de ressort des lames.
Le moteur Conrad n'arrive pas à faire la bascule avec la puissance du ressort. par contre, sa tige de commande étant souple, c'est elle qui permet un bon collage des lames.
Il y a des systèmes décrits (LR, RMF, Le Train....) pour faire des commandes manuelles avec des tirettes liées à des interrupteurs/inverseurs pour la gestion des pointes de cœur et d'éventuelles options.

[Tyrphon]

Il vaut mieux les ressorts des aiguilles Peco avec tous les systèmes de commande verrouillant les lames.

[sash28]

Bonjour à tous.

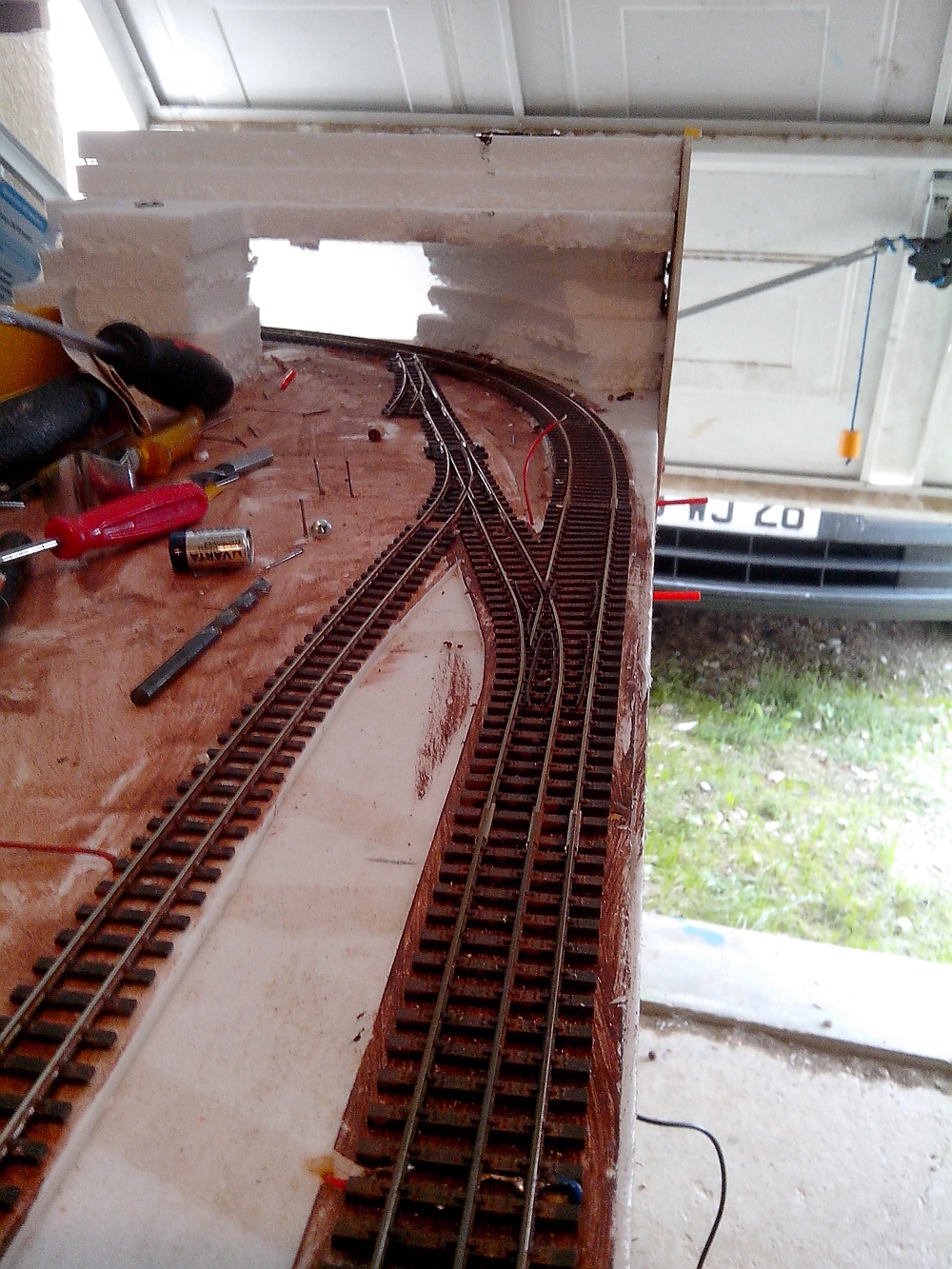

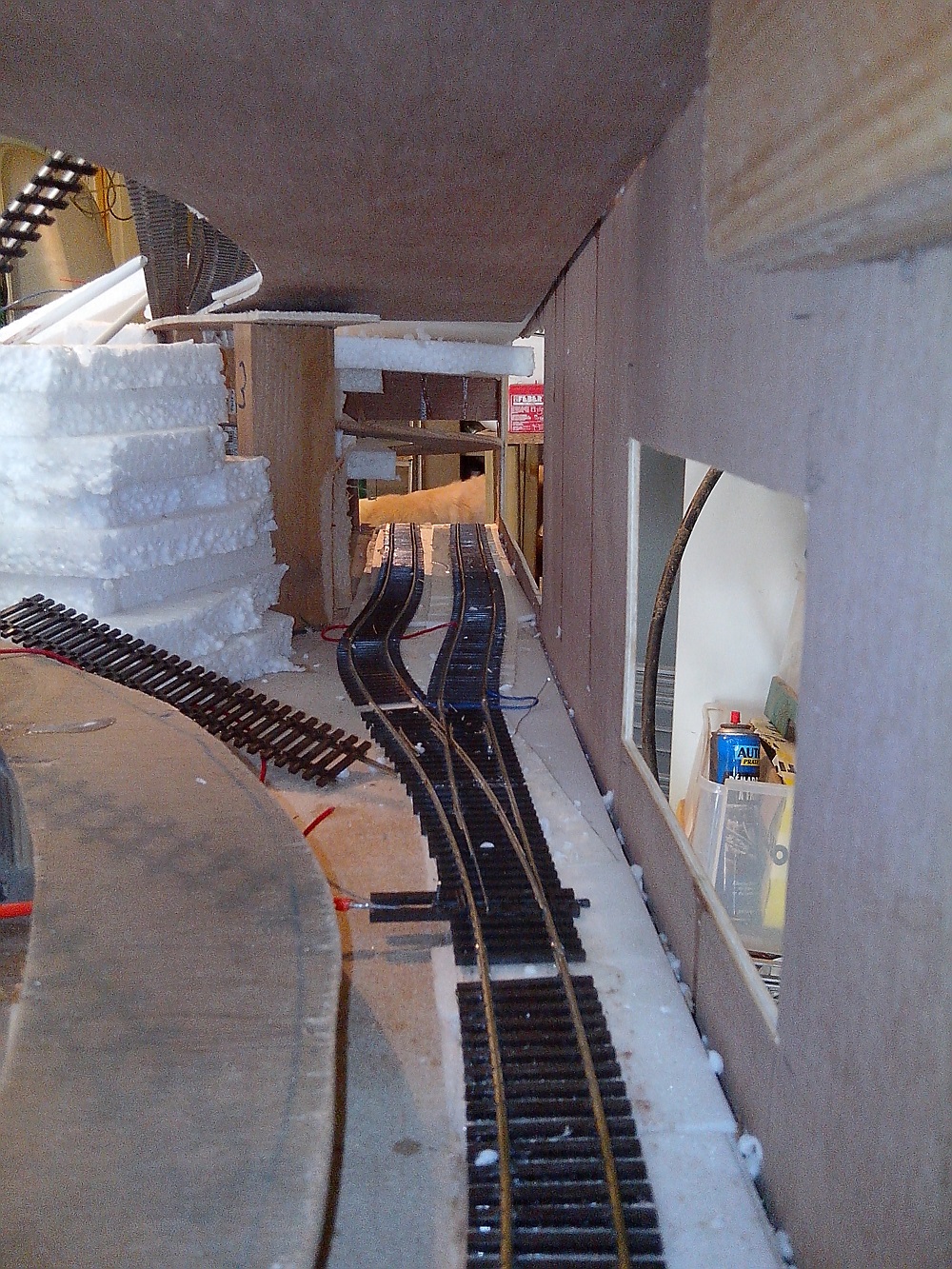

Bon le réseau avance. La voie Ho est posée et je commence à installer la voie Hoe. le niveau bas pour le moment.

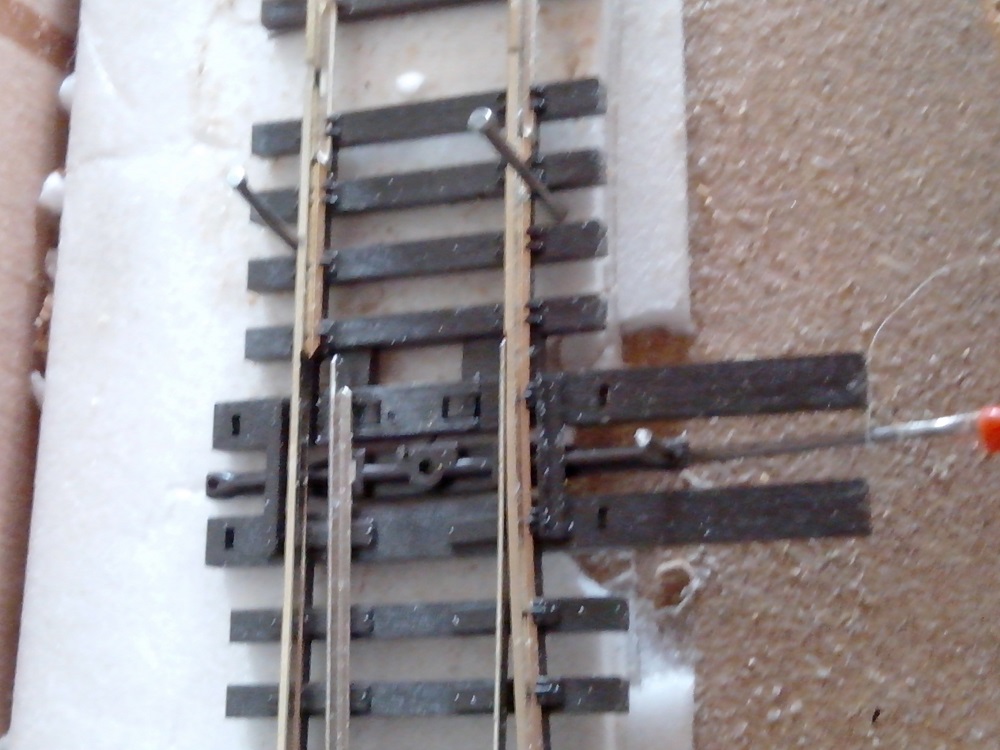

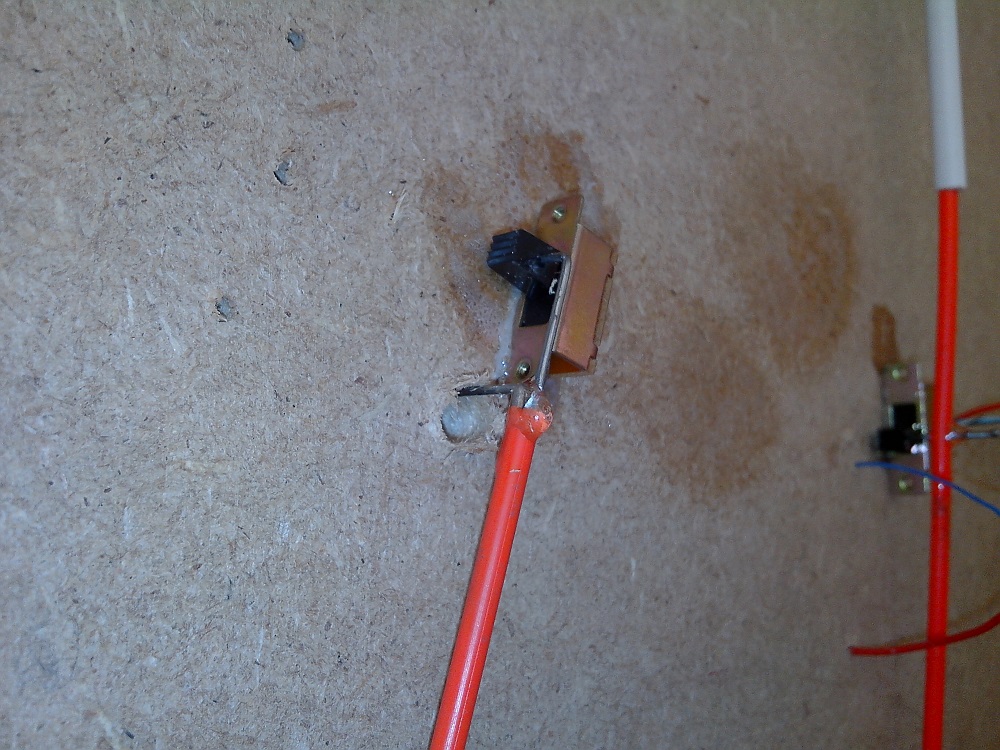

Pour les commandes des aiguillages, j'ai fait simple comme vous pouvez le voir sur les photos. Mais cela fonctionne....pour le moment. pour les aiguillages du haut, je cherche un autre système car j'y aurai beaucoup moins accès par la suite.

Place aux photos (non classées):

[vieilamateur]

Joli boulot de menuiserie.
Toutefois, les rampes m'inquiètent un peu. J'ai l'impression qu'elles sont fortes ! Bon, une pousse ou une double traction, c'est toujours sympa...

Bonjour,

J'admire le projet , moi qui hésite encore à me lancer . Quel est le pourcentage retenu pour les rampes ?
