[Beyer-Garrat]

Autre déclinaison la chaudière a poste fixe récup ferroviaire généralement


[pelican]

Joli

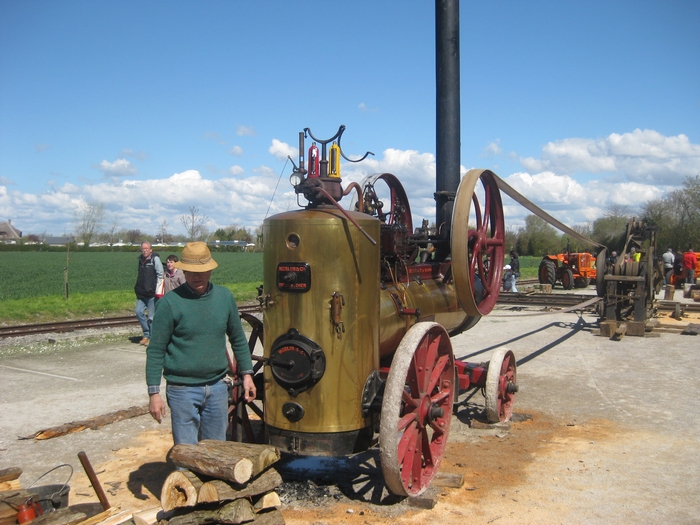

En 2016, au Crotoy, lors de la fête de la vapeur !

[Tyrphon]

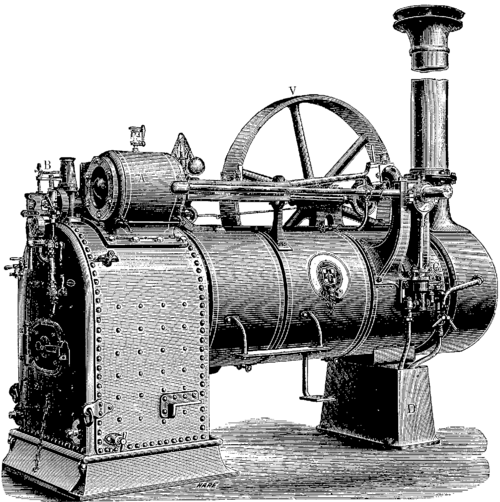

Tout à fait bien visible sur cette gravure


Autre élément presque incontournable "le régulateur à boules ' Patrick tu ne dis rien !

Moi, je n'ai rien dit, mais je ne pensais qu'à ça... Elles sont où les boules, sur le proto choisi par Storm ?
Une locomobile sans boules, c'est comme un repas sans fromage, un baiser sans moustache, un Orenstein sans Koppel, un Buffaud sans Robatel !

Non, Storm, pas taper, c'est de l'Umour avec un grand U !

[L'homme du pire caddy]

..., c'est de l'Umour avec un grand U !

L'Umour sans hache est parfois plus tranchant...


Pierre.

_____________________________

[pelican]

Ca fout les boules ..

[Storm]

Bé les boules, y'en a pas Donc, je ne peux même pas vous dire où elles sont donc si vous voulez les ajouter, faudra gratter un peu (au lieu de vous les gratter ) De toute façons, il faudrait de la photodécoupe et je ne veux pas sur ce modèle. On m'a aussi fait remarquer qu'il devait y avoir un système de pompe pour remplir la chaudière mais là encore, aucune idée avec le plan pourtant le niveau est bien visible aussi que les robinets et la purge
La chaudière fixe? Pourquoi pas mais j'avais pensé faire une chaudière de loco nue pour caser dans un dépôt ou sur un wagon

[Sixtifs]

Ah, quelle équipe à PME !
C'est Tyrphon, l'un des plus mirots qui détecte le manque de boules (ça doit s'expliquer par la canicule qui fait réver à des cornets glacés).
Je me sens quelque peu fautif ( si ! mais sans x ) d'avoir proposé un plan sans avoir vérifié sa cohérence ou sa complétude.
Donc je reprends l'examen du bidule, méthode allemande (c'est à dire en lisant la notice) RTFMF !
https://gallica.bnf.fr/ark:/12148/bpt6k55291657/f82.highres

Je ne vois pas de régulateur mentionné (avec boules ou sans).
Mais il n'y en a pas sur le plan non plus, donc le travail de Storm est fidèle.
J'y reviendrai après, ça doit pouvoir se bricoler.

Et la pompe ? Et bien, oui, il y a une pompe, bien cachée dans le guide de la tige de piston (repère I sur le plan)

I : Pompe alimentaire servant aussi de guides au piston
Le tuyau d'injection dans la chaudière est pourvu d'une soupape de sûreté prévenant sa rupture, pour le cas où on aurait oublié de l'ouvrir préalablement

A noter que je ne détecte pas de système de "by-pass", et qu'il faudra disposer un baquet sous la chaudière, dans lequel vient plonger le tuyau d'alimentation.

Je vous laisse lire la courte notice :

[Sixtifs]

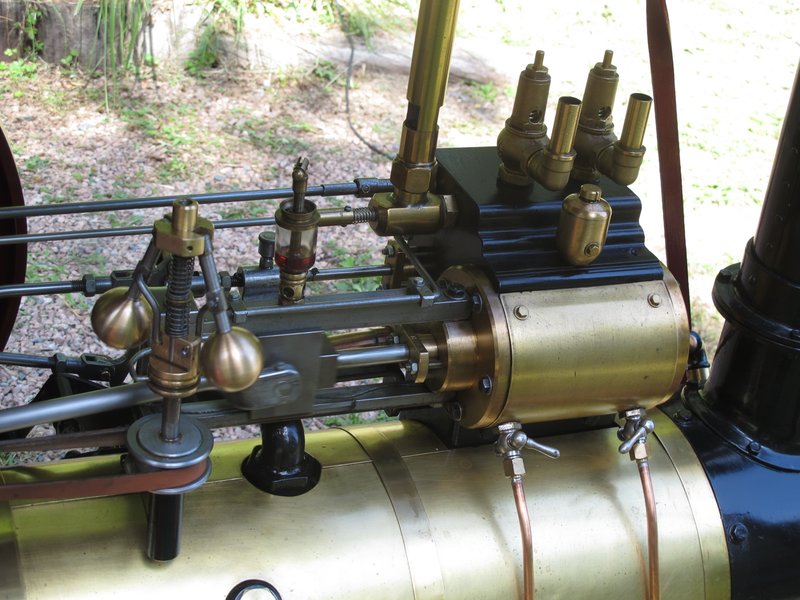

Pour le régulateur à boules, voici quelques photos à titre d'idée.

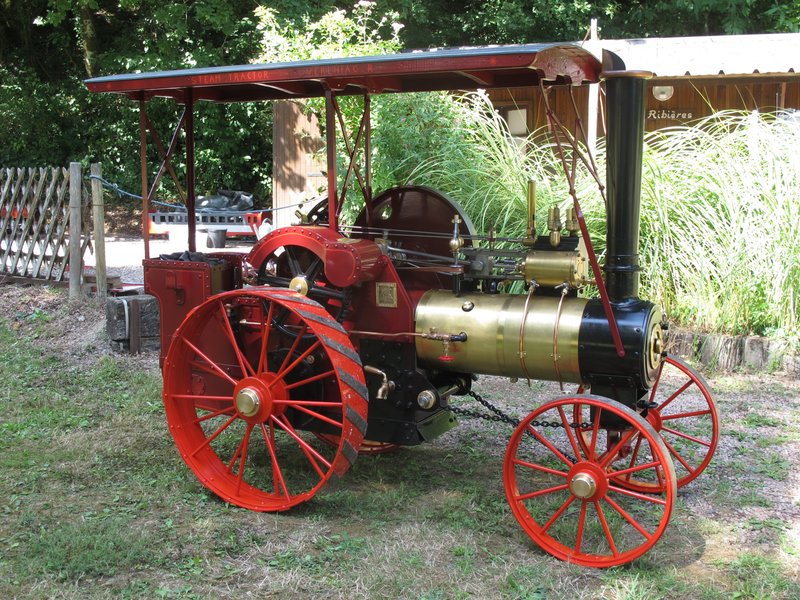

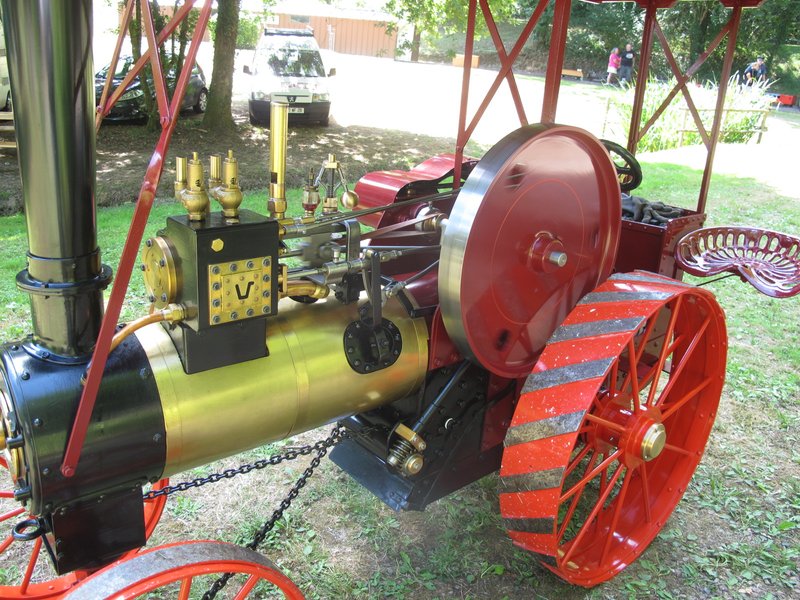

C'est un modèle réduit de locomobile (qui pèse quand même dans les 700 Kg), mais qui facilite les vues plongeantes sur la mécanique.

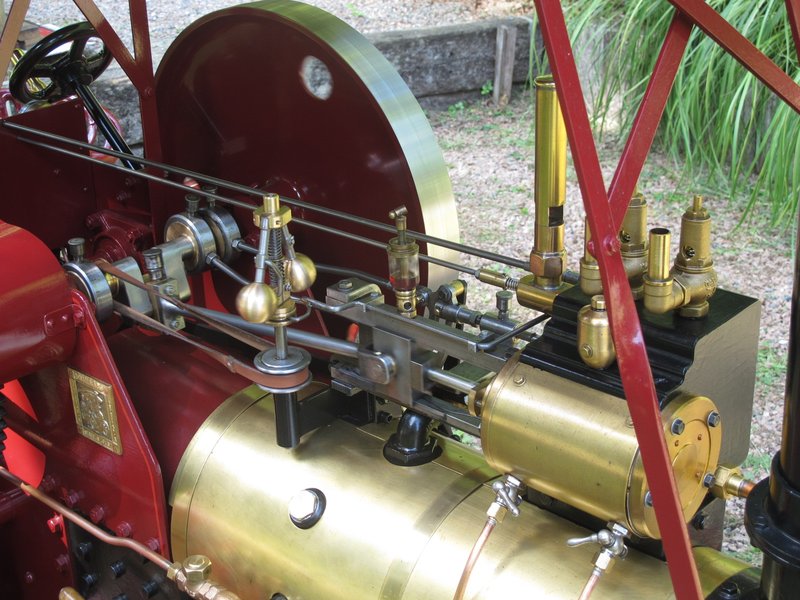

Entrainement du régulateur par une courroie en cuir sur poulies (c'est simple à installer).
Le régulateur est assez petit en proportion de la machine.

[Storm]

Donc, on vient brancher un tuyau sur la sortie du guide qui vient tremper dans un bac? Le bac j'avais eu une photo mais d'un autre modèle avec une pompe bien visible. Bon, à indiquer dans la notice.

[Sixtifs]

Mon idée serait de brancher un tuyau quelque part sur le côté de la pièce de fonderie qui sert de guide de tige de piston, plutôt vers le bas pour ne pas interférer avec la bielle (sinon couïc).
Un bout de fil électrique isolé très fin (noir ou brun) servira de tuyau.
Les fanatiques pourront bricoler un upgrade de by pass avec vanne , etc... à leur goût.
C'est de la personnalisation du modèle.

Il me plait bien déjà tel que tu l'as fait

[Sixtifs]

Et pour déplacer cette locomobile, le texte de l'article préconise deux chevaux sur chemins faciles et trois sur chemins difficiles.

[Storm]

Ah oui, les chwals

[Storm]

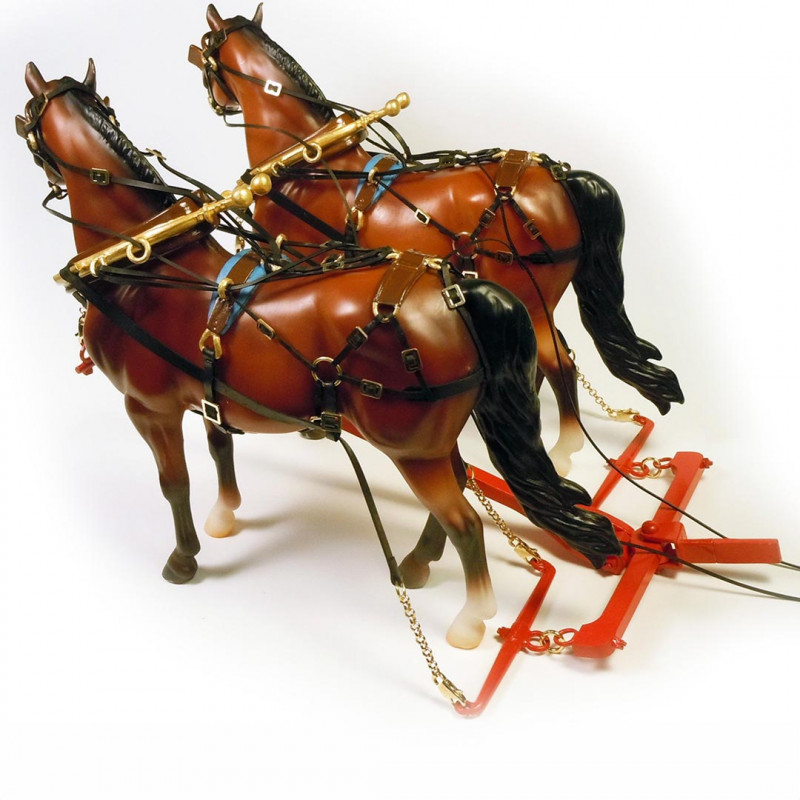

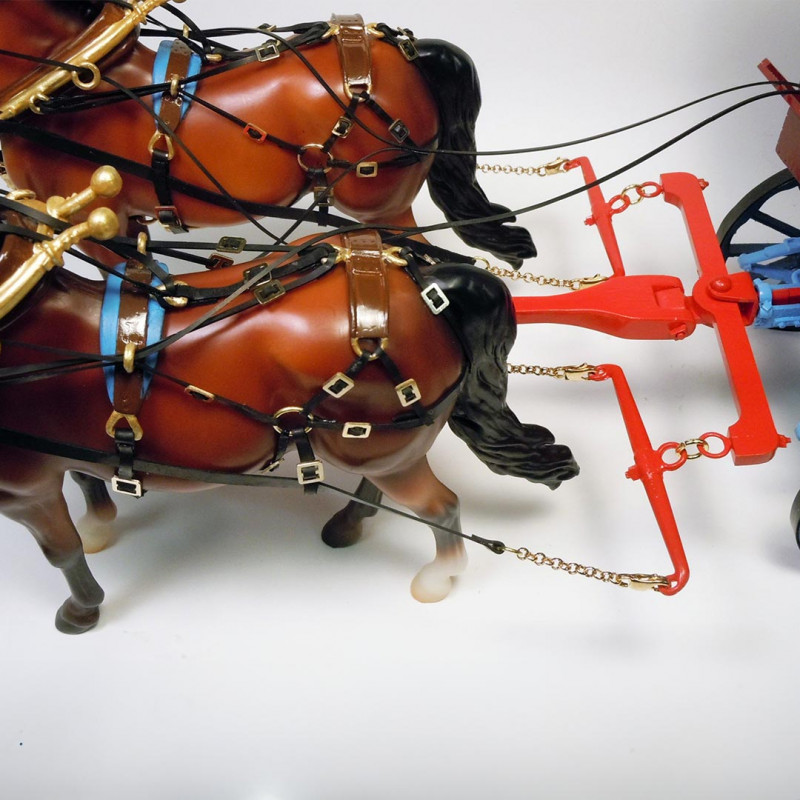

Bon, on va voir si je peux sortir un truc comme ça en plus:

[pelican]

Une 2 CV pour tirer ça ???

[Tyrphon]

Je me demande si dans la Creuse, il ne faudrait pas un attelage de vaches, car les chevaux et les bœufs y étaient quasiment inconnus.
Je vais me renseigner auprès d'un ancètre local.
