Bogies trois et quatre essieux Péchot

[Thomas68]

Bonjour à toutes et à tous,

Voici mon premier sujet dans le forum. Suite à la restauration d'une plateforme Decauville type 1915, je souhaite en apprendre plus sur le matériel militaire à voie de 60 et tout plus particulièrement le matériel Péchot.

J'ai beaucoup d'informations et de photos sur les bogies deux essieux, mais j'ai quasiment rien sur les trois et quatre essieux !

Les seuls informations que j'ai pour les trois et quatre essieux sont les tonnages supportées et les dimensions des fusées qui sont de 60mm de diamètre (au lieu de 56 mm pour les deux essieux) et des roues de 320mm de diamètre (au lieu de 400mm pour les deux essieux).

J'aimerai en apprendre plus sur les bogies trois et quatre essieux. Connaître les différences dans les dimensions des boîtes à huile, dans le système de freinage, dans la construction du châssis, dans l'attelage...

Si jamais vous avez des photos, des plans et des informations n'hésitez pas !

Le but final et de rassembler le maximum de données, ici sur cette page, au sujet des bogies trois et quatre essieux. Pour toutes les personnes comme moi qui souhaite en apprendre plus.

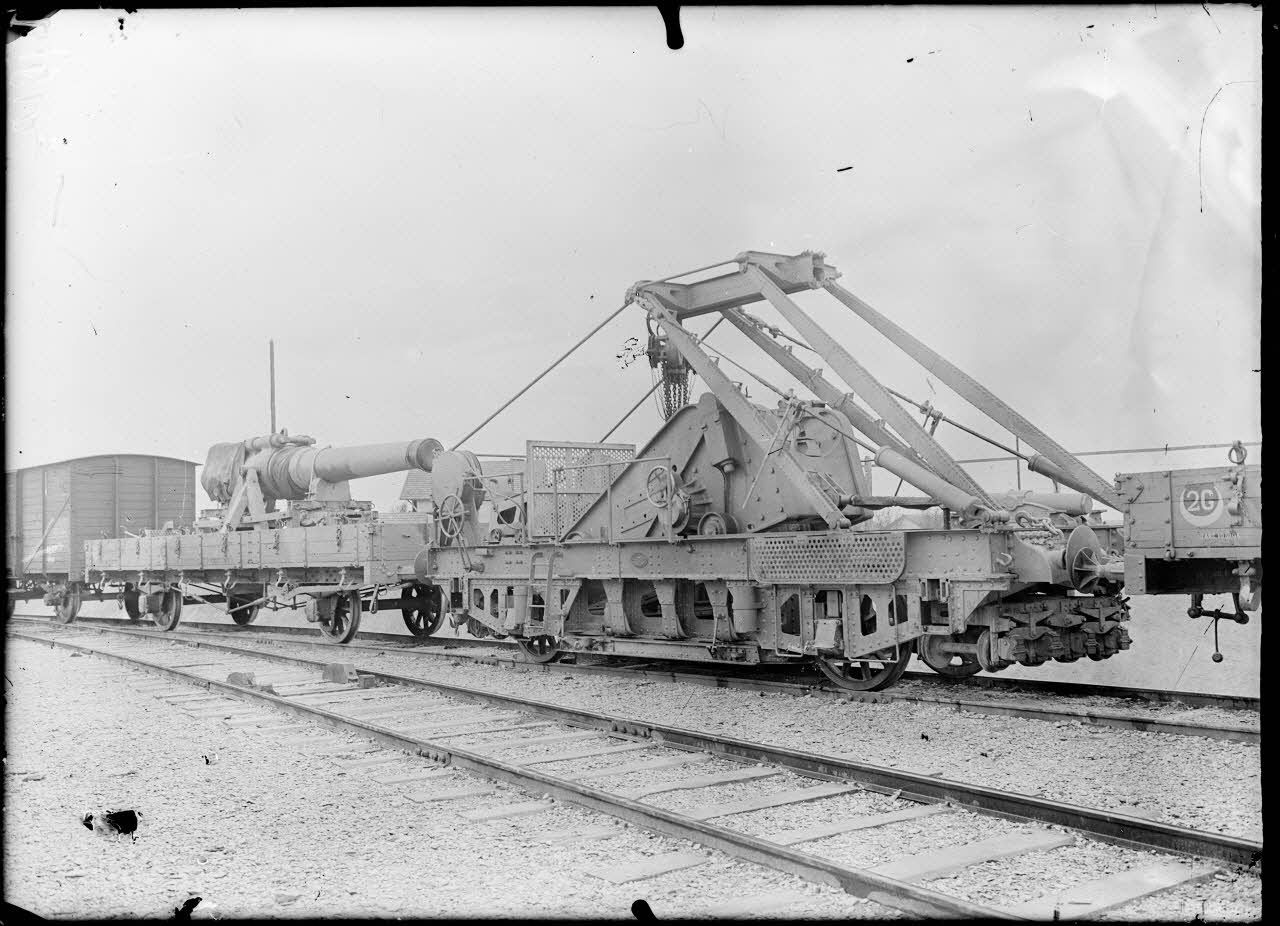

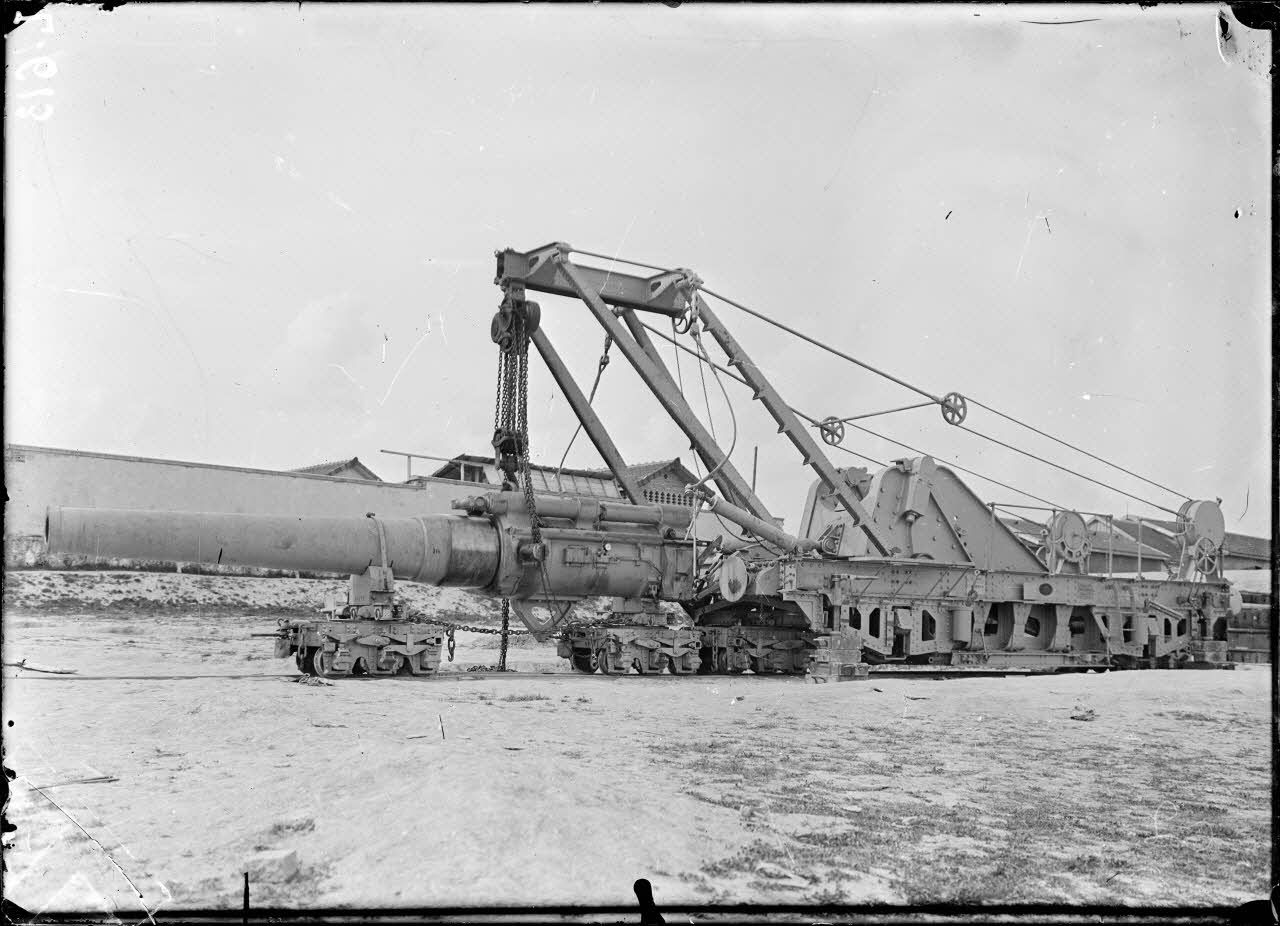

Je joint à mon message deux photos où l'on voit des bogies trois et quatre essieux, les photos viennent de https://imagesdefense.gouv.fr/


Merci à tout ce qui joueront le jeu pour partager à tout le monde leurs connaissance.

Thomas

[Didierd]

De mémoire, je pense avoir vu ça dans un ancien n° de Voie Etroite, il existe encore des bogies de ce type, abandonnés dans une "contrée tropicale" je ne sais plus où.

Didier.

[Thomas68]

Super merci! Si vous avez le numéro je suis preneur. Et je crois avoir déjà entendu une histoire d'un bogie quatre essieux rescapé en Afrique, mais pas plus d'informations de mon côté.

Cordialement,
Thomas

[Le Fanal]

Salut Thomas,

Edgar et Nicolas avaient fait un petit reportage sur un 4 essieux sur le blog brigadelok.com !

http://brigadelok.blogspot.com/2020/05/ ... bogie.html

Reste plus qu'à aller le chercher avec la 030...

Julien

[tkautzor]

A Gorée (Dakar), il reste en effet deux bogies à quatre essieux Péchôt complètes, ainsi que des restes de châssis, traverses, etc. Le deuxième bogies a été découvert en 2016/17 lors de travaux d'excavation à côté du fort au nord de l'île et passé à l'antirouille. Il est en léger meilleur état que celui qui se trouve au Castelet. Lors de ma visite de 2017, M. Cyr Descamps, l'historien officiel de l'île (d'origine française), m'a demandé si il ne serait pas possible de préserver au moins de ces bogies en France, suite à quoi j'avais contacté l'APPEVA, mais il n'y avait pas eu de suite.

D'après Maurice Maillat dans "Gorée, Phénix des Tropiques", la voie de 60 avait été utilisée à plusieurs reprises à Gorée entre 1889 et 1940 afin de déplacer des pièces d'artillerie. Cela se faisait à la main et à l'aide de treuil.

[YVES]

Sur le matériel Péchot, un peu de bibliographie.
- Sarah Wright, colonel péchot : tracks to the tranches, 2014.
p. 154, 155, il y a des plans des boggies qui t'intéressent, les pages 158 et suivantes devraient aussi t'intéresser.
- Jean-Bernard Wahl, Chemins de fer militaires à voie de 60, du système Péchot à la ligne Maginot, éditions du Polygone,
Riche iconographie, avec les wagons et leurs boggies en situation.

[Storm]

Il y a le Cénac aussi

[Thomas68]

[quote="YVES"]

Bonsoir, savez-vous où se procurer ces documents ?

[Decau88]

Pas sur que les livres de Jean Bernard Wahl et de Christian Cénac soient encore disponibles à la vente.
il faut tenter des fois sur les sites comme e-bay ou delcampe ou autres bon coin pour acheter des livres d'occasion.

Quant aux bogies de Gorée, il font partie du patrimoine local et leur conservation dans et à proximité immédiate du musée ne permettent plus leur sortie du territoire

[récup'61]

-J'ai toujours une collection de VE à céder.
Prix en MP.
Il y a toujours un volet sur les voies étroites militaires...

[Tirefond]

Quelques images ici :
viewtopic.php?f=2&t=6519&start=210

[Ramon Soupalognon]

Il y a çà sur Gallica :
https://gallica.bnf.fr/ark:/12148/bpt6k ... /f329.item

Ramon

[Decau88]

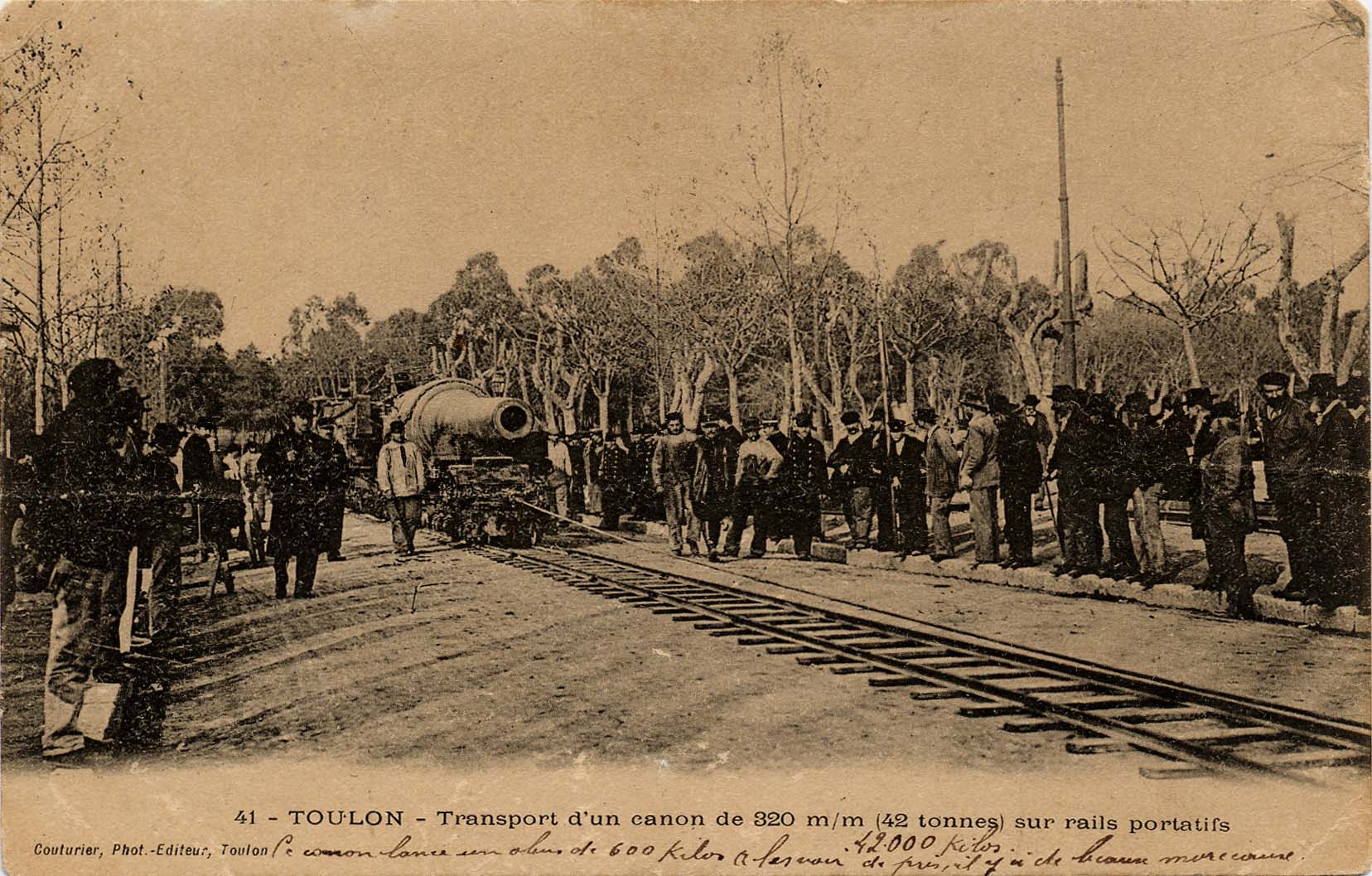

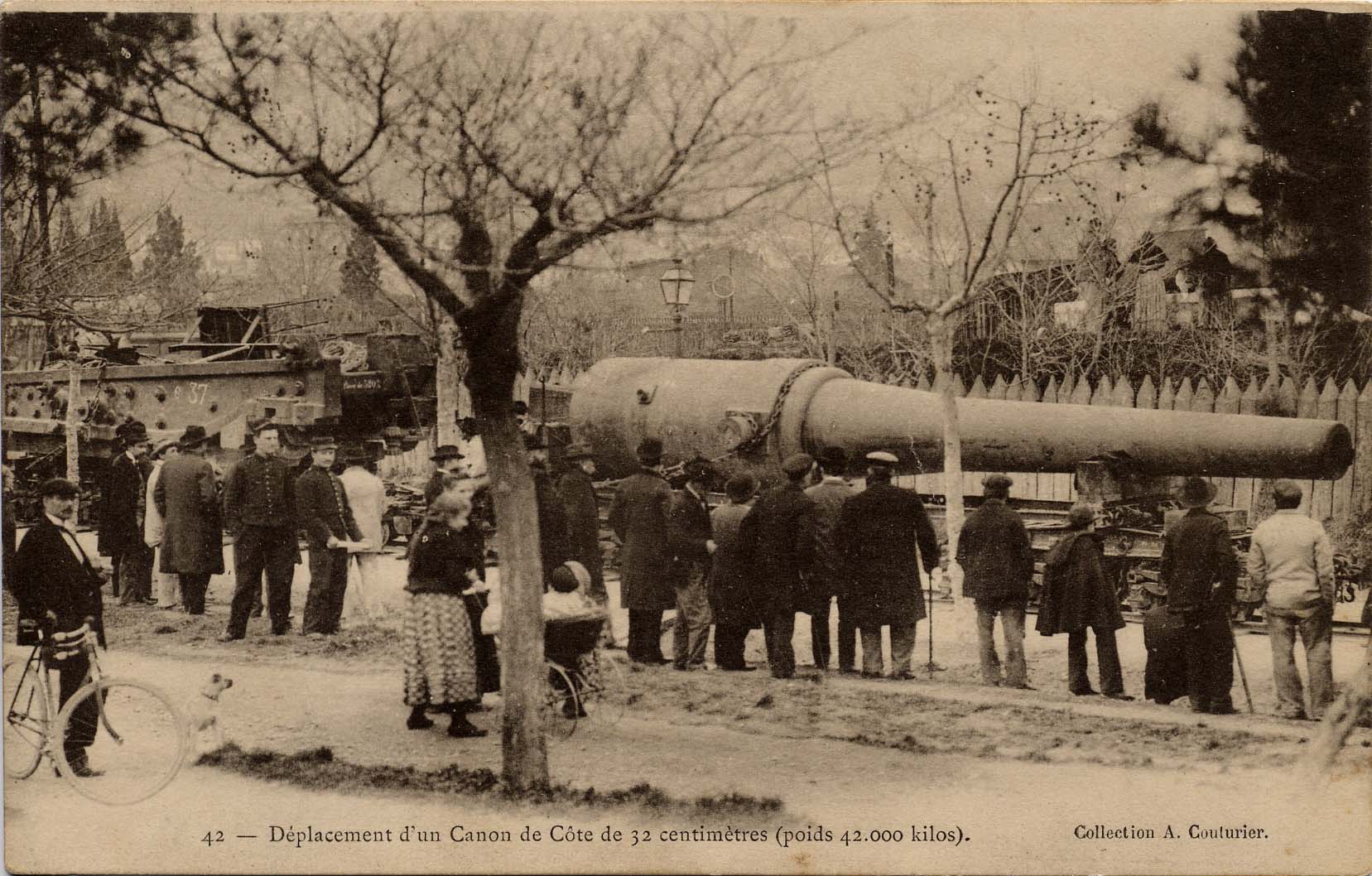

mouvement de pièces d'artillerie à Toulon

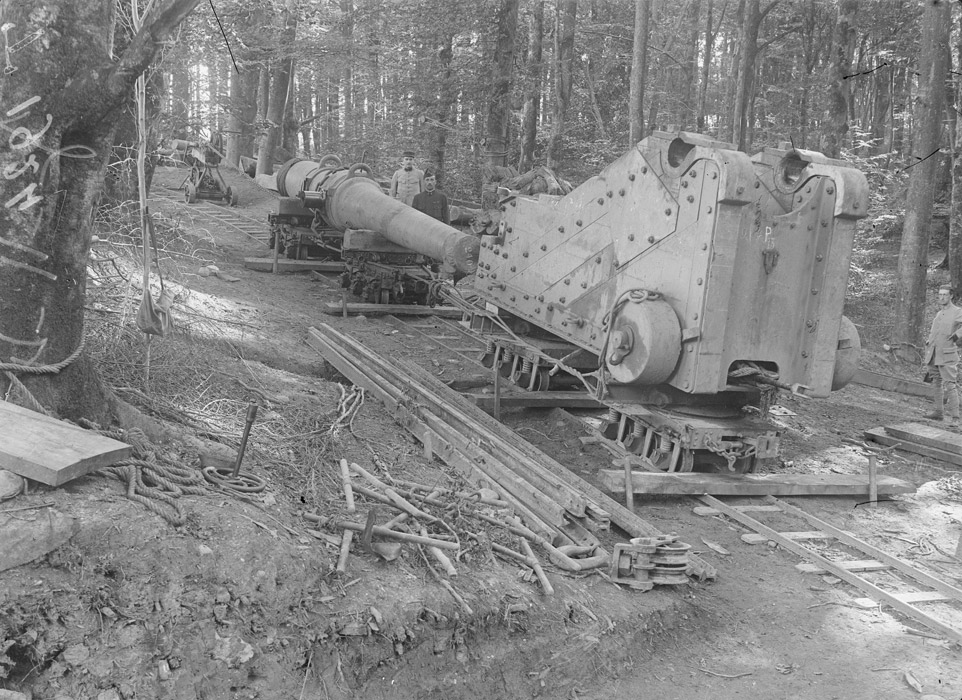

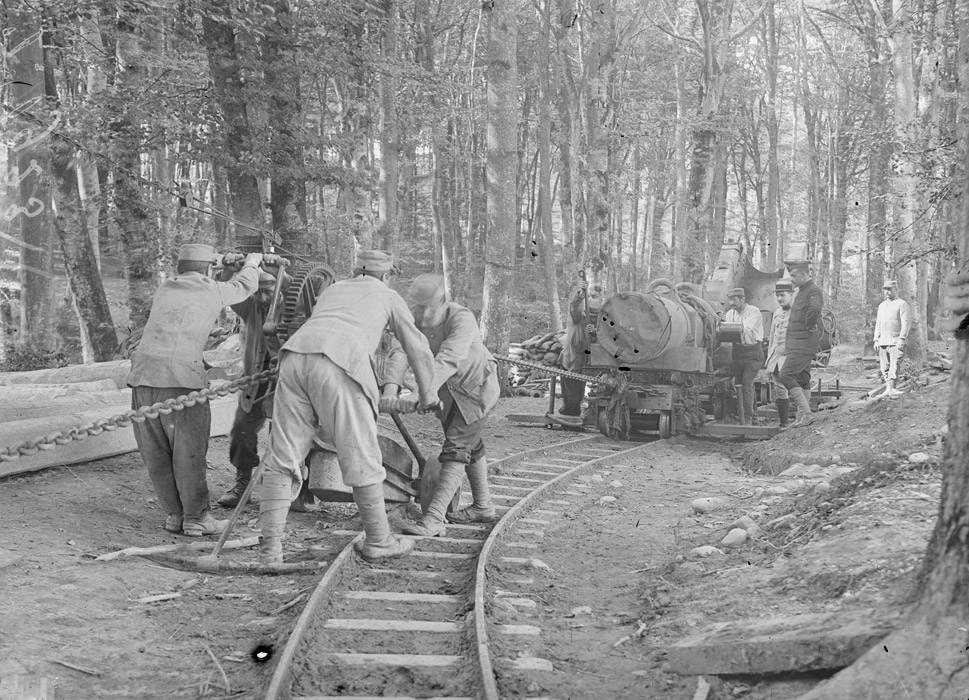

Dans les Vosges, mouvement d'un canon et de son affut à l'aide de trucks Péchot et Decauville à 3 essieux

photo BDIC

photo BDIC

[Thomas68]

Bonsoir,

Merci pour les photos et les infos. C'est dommage que les 4 essieux ne soient pas mieux conservé sur cette île.

[Storm]

Je peux poser une question con?

Ça coûterait combien de refaire un bogie 4 essieux sur plan? Une estimation " à la louche "
