Train des forts

[Decau88]

en fait chaque poutrelle va être posée a chaque extrémité sur 0m20. Y a 5m60 utile. En largeur, je ne sais plus combien ca fait. 160 ou 180 je crois. Je regarderai demain

Si tu veux, tu peux me calculer le nombre ds'appuis nécessaires pour 12t de poids, sur deux appuis espacés de 1,5m, positionnés à l'axe des poutrelles!!!!!

Bon courage Yoyo.

Ce matin, nous sommes allés récupérer 320 tuiles qu'un ami nous donne. Il y en aura encore 300 a ramener lundi

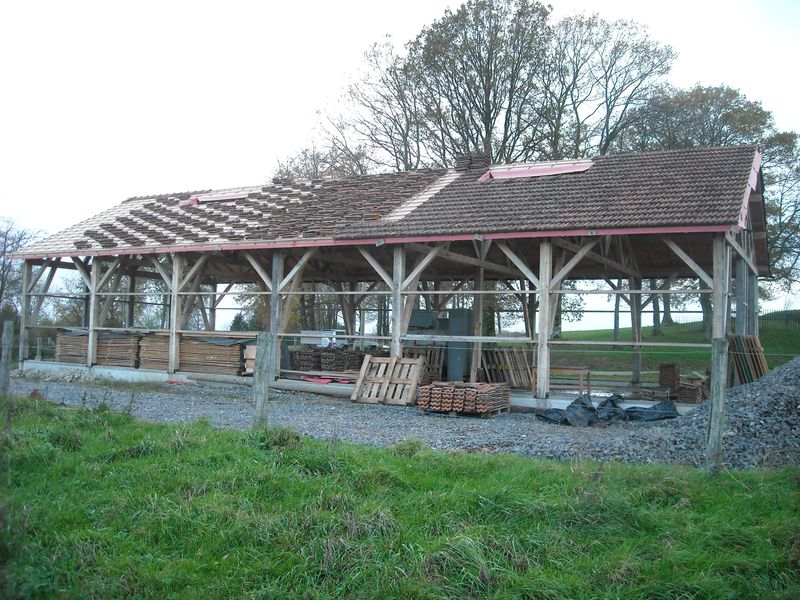

Donc cet après midi,je me suis fait un peu de répartition

S'il fait beau lundi, devrais y avoir de la pose dans l'air

[declic]

Bonjour
Pour calculer les poutres (hé oui, le châssis du "railcar" est entièrement en tube rectangulaire de 2 mm d'épaisseur et il pèse une tonne en charge alors j'ai quand même regardé un peu ce que ça donnait...) , j'utilise un petit logiciel "qui va bien " (très bien, même !) : RDM6
http://iut.univ-lemans.fr/ydlogi/rdm_version_6.html

[Decau88]

Mais j'ai la dernière version de Wind..s (7). Ca marche aussi?

[declic]

Oui, oui. Pas de problème avec Windows 7, ça marche ! Mais si ce n'est que pour cette poutre, je peux le faire. (Avec le calcul de Yoyo, ça me permettra de vérifier le logiciel !!!)

[Decau88]

Bon, ben alors allez y, confrontez vos résultats!!!!!

[declic]

Bon, j'espère ne pas m’être planté et que Yoyo confirmera.....
Je suis parti des dimensions "standard" d"un IPE trouvé sur Internet (à vérifier sur place)
Hauteur : 360 mm, largeur : 170 mm, épaisseur de l’âme : 8 mm, épaisseur des ailes : 12,7 mm
Poutre sur appuis simples distant de 5600 mm
Locotracteur au milieu (à priori le cas le plus défavorable) avec une charge de 3000 DaN par roue et les roues espacées de 1500 mm.

Avec RDM6, je trouve une flèche de 6.3 mm et une contrainte maximum de 7,4 daN/mm2
Autrement dit, "ça pourrait le faire" sans appuis intermédiaire (en RDM, on considère que la flèche ne doit pas faire plus de 1/500, voir 1/300 de la portée)

Cela dit, on est quand même un peu "limite" et comme je n'ai pris aucun coefficient de sécurité, je pense qu'il serait judicieux de prévoir un point d'appui au milieu. Là, on tombe sur des valeurs beaucoup plus faible, de l'ordre de 0,5 mm de flèche et 2,5 daN/mm2

Encore une fois, je serais très heureux si Yoyo pouvait confirmer (ou non !) cette première approche.

[Decau88]

bon, ben on va attendre le calcul du père Yoyo!!

Au départ, pour une section plus faible, j'avais prévu de mettre 3 ou 4 points d'appuis par poutrelle selon la section.

Je vais donc pouvoir réduire à 2 points

[Decau88]

Pour l'IPN, C'est bien du 360 par 170

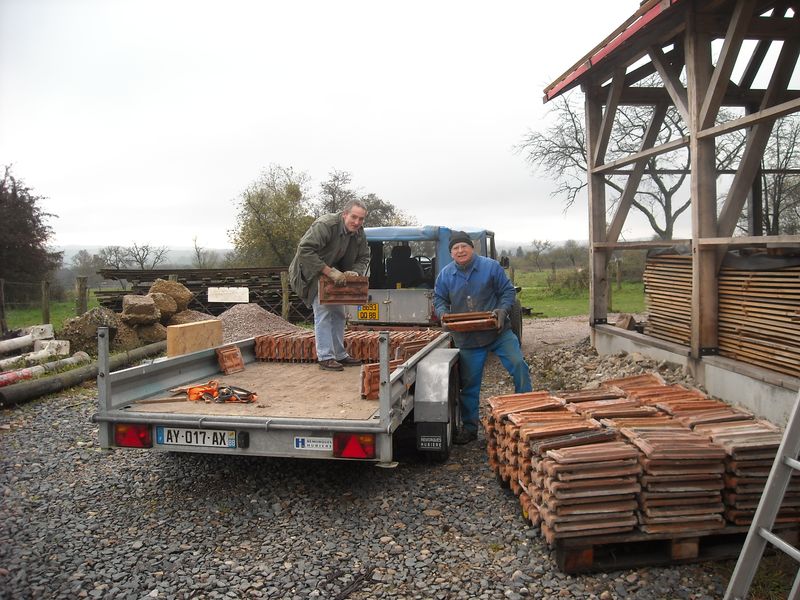

Ce matin, un dernier voyage de 300 tuiles offertes par un généreux donateur, a été réalisé.

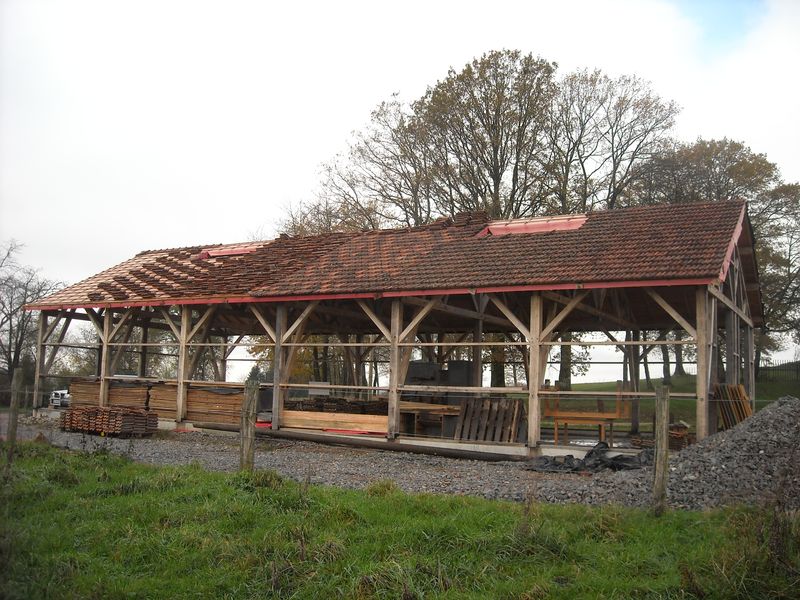

Pendant ce temps, celles récupérées l'autre jour ont été réparties et en partie mises en place.

D'ici ce soir, si tout va bien, celles qui ont été réparties devraient être à leur place!!!!

[rail1435]

Vous pouvez demander à un bûcheron de vous réserver une pointe de sapin.

[Decau88]

Oh, mais le sapin est déjà reperé. Il ne reste plus qu'a le couper!!!!

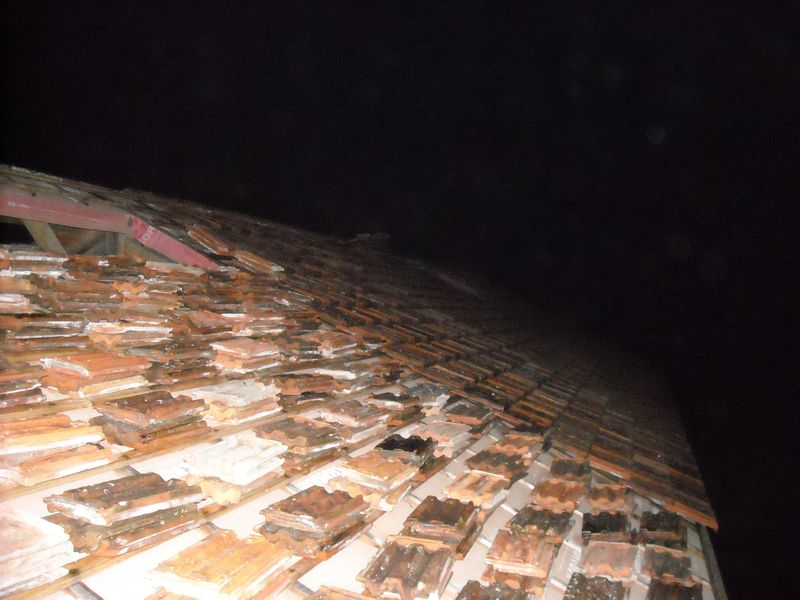

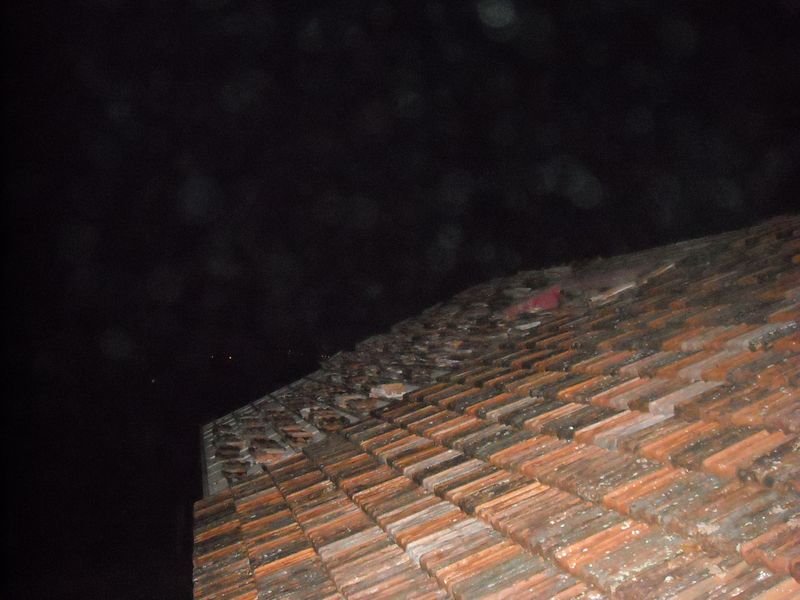

Bon, les images qui suivent sont pas de bonne qualité (pas facile, a 18h, il fait nuit maintenant), mais cet après midi (frais mais non pluvieux) a été mis a profit pour continuer la pose.

Il ne reste plus maintenant que 2 travées a faire. Quasiment toutes les tuiles sont sur le toit.

Les épines du sapin n'ont qu'a bien se tenir!!!!!

[panama]

EXCELLENT !
Et merci, on suit cette avancée avec intéret !

BRAVO et
Vive le Chemin de Fer !
Panama

[rail1435]

Travail impressionnant Decau88.

[Decau88]

On verra en en fonction de la météo si j'arrive a terminer en fin de semaine

[Victor le chat]

COURAGE !
Un grand BRAVO

[pelican]

attendre début décembre pour monter le sapin : on le décore, et ça fait un sapin de Noel
