Levier d'aiguille Oe fonctionnel

[Metrazur06]

Bonjour à tous,

bon, oui je sais, nous sommes au XXIe siècle, âge d'or de la micro technologie et patati et patata... en attendant je recherche simplement à savoir s'il existe pour les aiguiles Oe de Peco par exemple, un levier d'aiguille fonctionnel fiable, qui me permettrait de me passer de tout moteur...

Merci d'avance pour vos réponses !

[SteamyStef]

Salut,
Question difficile!
En Oe, pour ma part, j'ai opté pour des leviers venant de chez Wenz-Moddelbau.
On trouve un modèle pouvant être intéressant chez KBScale: tl01
Trukteur Models devrait en sortir de beaux mais il faut suivre!

Il reste le soucis de ta deuxième partie de question!

...qui me permettrait de me passer de tout moteur

Vu la taille de ces petits mécanismes... cela risque d'être difficile de concilier manipulation intensive et fiabilité à l'usage! Sans compter qu'il reste le problème électrique! Comment alimenter la pointe de cœur en fonction de la position des lames ?

Pour ma part, je n'utilise que des leviers mécaniquement fonctionnels, capable de suivre le changement de position des lames! Mais pour agir sur ce changement, j'utilise un BluePoint controller qui sera actionné soit par des câbles et des leviers ad hoc, soit via des tirettes. Mais on peut aussi utiliser des systèmes plus simples, comme des petits interrupteurs relié à de simples tirettes.

Les modèles de wenz et de KBscale:

Un wenz en place:

Un Blue point:

Et les leviers Anglais qui vont bien:

Voilà... pour ce qui est de la solution à tirettes, elle sera visible à Expométrique.

Mais ceci n'est que mon avis...

Stef

[Metrazur06]

... et quel avis éclairé, merci mille fois Stef !

Il est vrai que faire abstraction de l'alimentation des coeurs d'aiguilles via un moteur pourra rapidement poser problème, au vu notamment des empattements parfois faibles de certains locotracteurs.

Le blue point controller ne m'a pas (encore) convaincu, wait and see !

Encore merci pour ta réponse !

[SteamyStef]

Le BluePoint est 'une' solution, qui, selon moi, simplifie et fiabilise le travail. Ce que j'apprécie!
Le fait qu'il regroupe en un point: la commande réglable des lames d'aiguille, l'ajout d'un effet ressort, la coordination commande - switch, la présence d'un double inverseur, le tout sur un mécanisme assez costaud.

Mais tu peux aussi utiliser de petits inverseurs de ce genre:


Je pense que certain sur le forum pourrait t'aider! Mon gros reproche avec cette solution! Réglage de course de la commande de lames plus délicat, mais possible.

Stef

[Tyrphon]

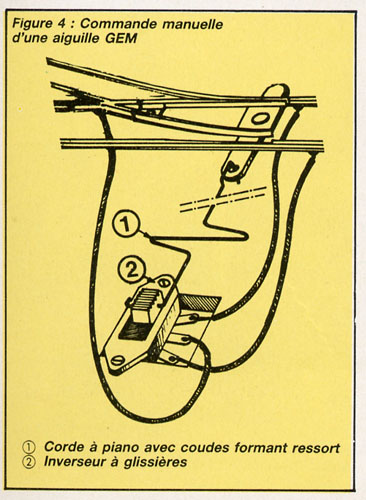

J'ai utilisé beaucoup ce type d'inverseur, avec une transmission par corde à piano assez grosse, en zig zag formant ressort. Ci après un dessin fait par le dessinateur de RMF d'après un croquis à bibi:

commande aiguille.jpg (77.71 Kio) Vu 2358 fois

C'était dans un article sur Vindieu-La-Belle-Eglise, du temps où le module avait encore de la voie et des aiguilles GEM code 100. J'ai ensuite remplacé les aiguilles par des Bemo-Shinohara code 70, mais j'ai gardé le même types de commande. Simplement, j'ai placé les inverseurs sous le plateau au lieu de les mettre sur le plateau, et j'ai ajouté des petites tirettes en façade pour commander les inverseurs

Quand la commande était un peu loin de l'aiguille, je maintenais la corde à piano par des guides (tube ou... agrafes).

Bien entendu, il faut choisir des inverseurs qui ont une course plus grande que les aiguilles. Plus la course est grande, plus c'est facile à régler.

[Tyrphon]

Cela dit, je dois ajouter que l'adoption d'un levier fonctionnel à l'échelle n'interdit pas l'alimentation du coeur. On peut installer un switch (Peco, par exemple) actionné par une partie mobile de l'aiguille.

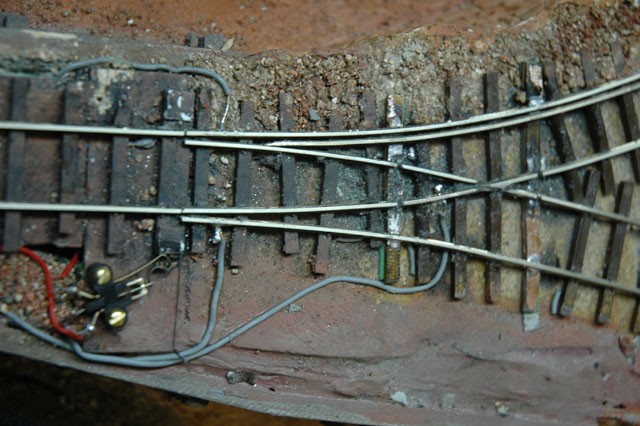

Voici une installation provisoire et sommaire d'un tel switch sur un "stub" (aiguille à rails mobiles) que je compte actionner par un levier "harp" tazunien:


La traverse mobile de l'aiguille vient juste pousser le levier du switch (muni d'un ressort de rappel) en fin de course.
