dde d'info : leviers d'aiguillages réseaux seconfaires

[pelican]

c'est le rêve !!
il a fallut reprendre un peu le kit Geco ( nouvelle tige de commande, donner un peu plus de jeu dans les axes) mais ça fonctionne assez bien, et le contre poids joue son rôle (faut dire qu'au 1/22, on a un vrai contre poid bien lourd !!)

voir ceci : la saga du levier d'aiguille

[Marcel]

Très intéressant, ce fil... :^) 1/22 ?... c'est du lourd ! (:^\

[Jipe]

...c'est le levier qui fait basculer l'aiguille...

Et est-ce que le contre-poids permet le talonnement comme en réalité ?... Je suppose que non, 'faut pas rêver... :^>

Chez moi (leviers "maison"), ça talonne, mais surtout pour les locos. Pour le matériel remorqué, on risque le déraillement. Il faudrait diminuer un peu les contre-poids...



Jipe

[Marcel]

euh... Jipé, c'est à l'échelle 1/1 ? :^z

Jolie réalisation ! :^°

[Marcel]

La photo du levier de Jipé m'a permis de trouver la solution au problème suivant : dans mon premier modèle, le levier se prolongeait simplement, et traversait la traverse mobile. Problème : la démultiplication était un peu juste pour que le contre-poids s'oriente parfaitement (essai fait in-situ).

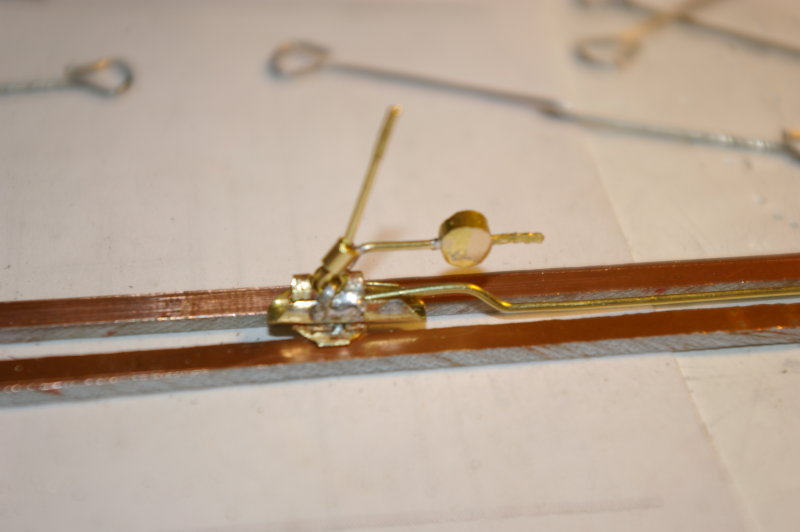

Voici le deuxième modèle :
- disque de rayon plus modeste,
- arceau supérieur est plus proéminent (une éclisse jouef tjrs pliée, mais prise dans sa longueur cette fois (et non la largeur)), ce qui permet d'avoir des pattes en forme d'aile pour la fixation future sur les traverses cuivrées,
- une véritable articulation en fil de laiton de 0.8mm (cf. photos ci-dessous),
- une tringle de renvoi.
Résultat :

Détails de l'articulation, le fil est écrasé (peut mieux faire !) au marteau et chasse pointe de petit diamètre, puis percé à 0.8mm :


Ci-dessous, avec l'axe (ensuite il est écrasé au plus près à la pince en guise d'épaulement, puis coupé et limé)

nb : la boucle reçoit l'axe horizontal du levier. Elle est faite en enroulant simplement le fil autour d'une autre fil (puis on tire fermement mais pas trop).

[pelican]

Ah ça .. chez Jipe .. c'est du lourd !!!
au 1/22, j'ai aussi confectionné le bras qui actionne l'aiguille en martelant un bout de fil de cuivre !! j'ai étamé le plat pour consolider le bricolage, vu le poids à manoeuvrer !
